NUEVO

AR5142-CD4072BE Compuerta OR de 4 Entradas DIP-14

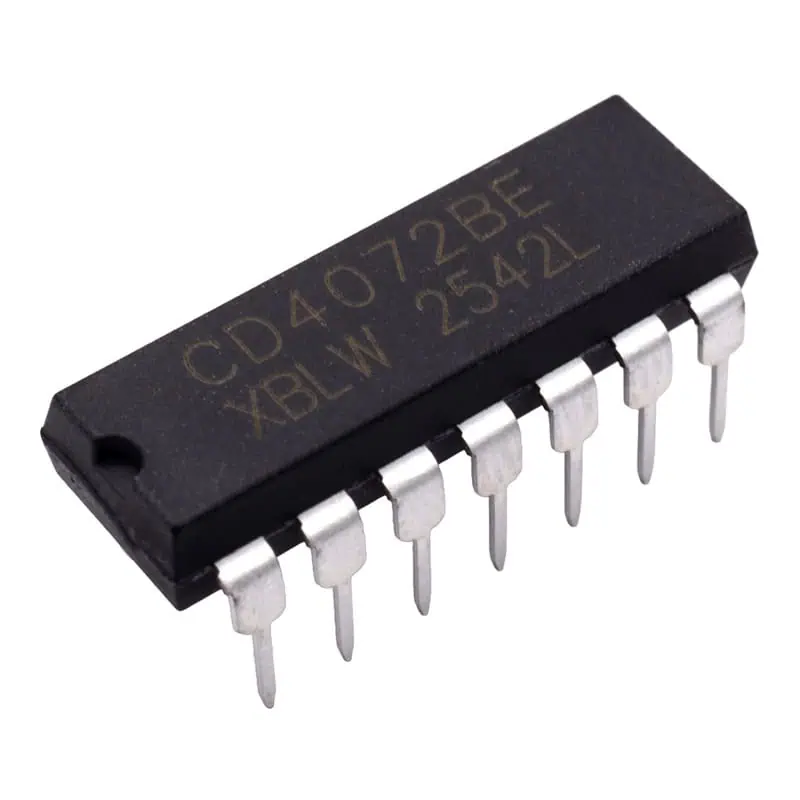

CD4072BE Compuerta OR de 4 Entradas DIP-14

$ 12.00

23 disponibles

CANTIDAD	PRECIO
25 piezas	$ 9.13
100 piezas	$ 7.79
200 piezas	$ 6.02

SKU: AR5142 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 1 µA, 14 pines, binario, CD4072BE, CMOS, compuertas, controlador, integrado, or

INFORMACIÓN

El CD4072BE es un circuito integrado que contiene dos compuertas OR independientes de cuatro entradas cada una. El CD4072BE es un circuito integrado CMOS que contiene dos compuertas lógicas OR independientes, cada una con 4 entradas. El propósito principal del CD4072BE es realizar la función lógica de OR, activando una salida alta si al menos una de sus cuatro entradas está en nivel alto

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: CMOS
Tipo de controlador: Binario
Encapsulado: DIP-14
Pines: 14
Función lógica: OR
Voltaje de alimentación: 3 V a 18V
Temperatura de trabajo: – 55 C a 125 C
Corriente de reposo máx:1 µA
Corriente de salida: 3.4 mA

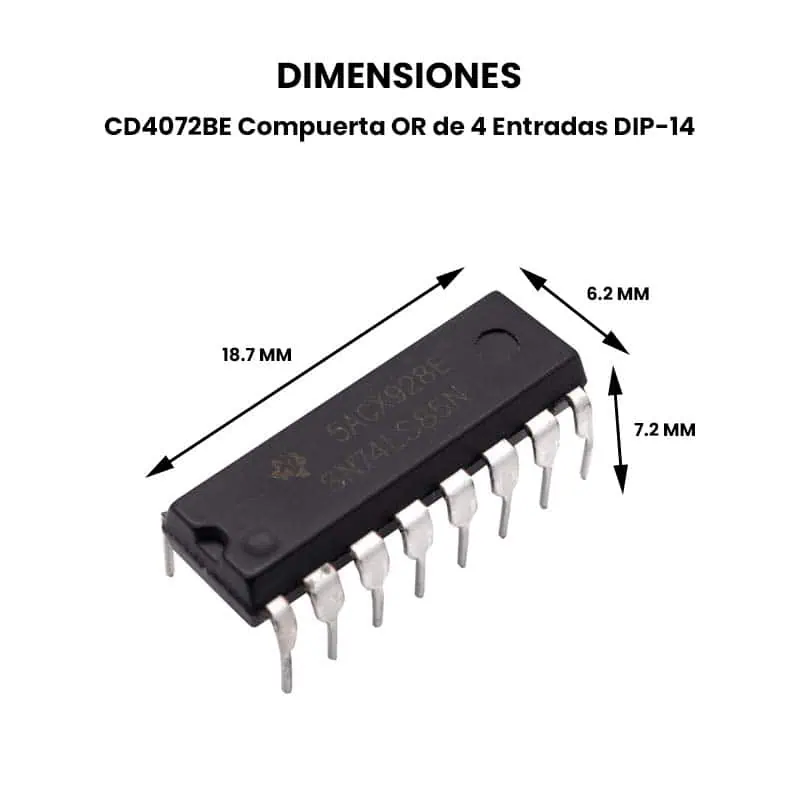

Dimensiones: 18.7mm x 7.2mm x 6.2mm
Peso: 0.97 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona CD4072BE?

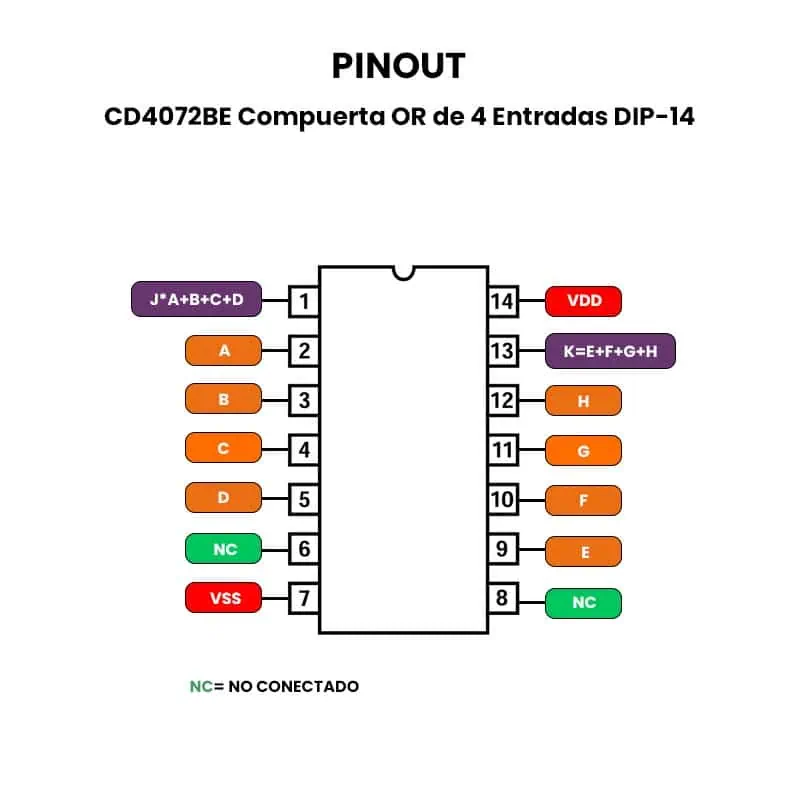

El CD4072BE tiene 4 entradas independientes para cada una de sus dos compuertas en las que aplica la suma lógica (OR). Si cualquiera de las 4 entradas es “1”, la salida es “1”. Solo si las 4 son “0”, la salida es “0”.

Imagina que tienes un sistema de alarma en una casa con 4 sensores de ventana. Si conectas cada sensor a una entrada del CD4072, la salida se activará si cualquiera de las ventanas se abre. Esto ahorra tener que usar múltiples compuertas de 2 entradas en cascada.
