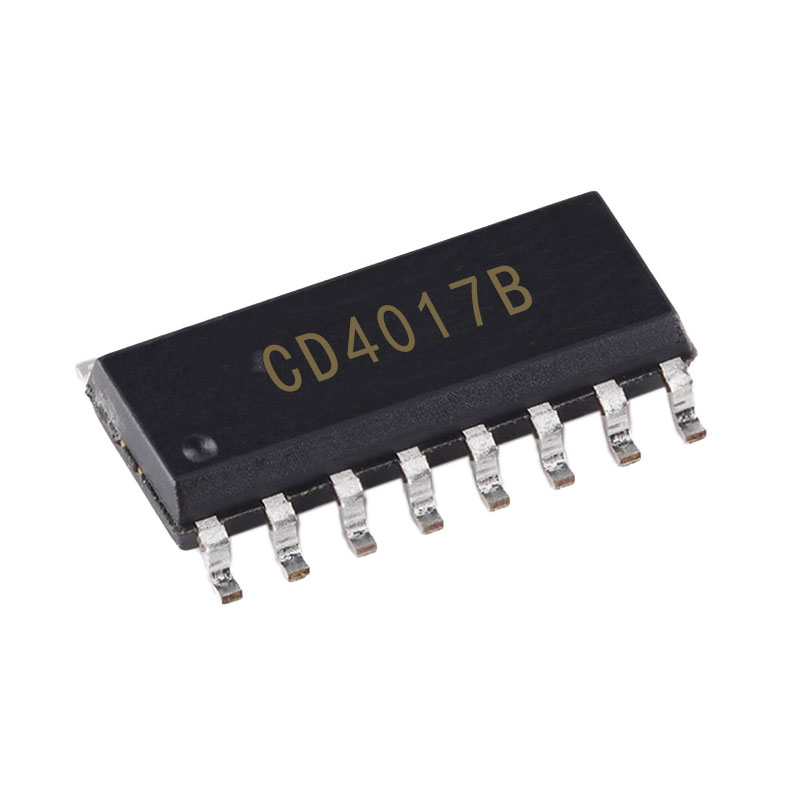

CD4017BM Contador Divisor SOP-16
$ 10.00
16 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 7.93 |
| 100 piezas | $ 6.71 |
| 200 piezas | $ 5.13 |
INFORMACIÓN
El CD4017 es un contador decimal que genera 10 salidas secuenciales de Q0 a Q9. Cada vez que recibe un pulso en su entrada de reloj (CLK) el contador incrementa de uno en uno.
Este CI es muy utilizado en electrónica digital para secuenciadores de luces, contadores de eventos, generadores de señales, divisores de frecuencia, control de dispositivos, temporizadores y relojes, entre otros sistemas digitales.
CARACTERÍSTICAS Y ESPECIFICACIONES
- Número de serie: CD4017BM
- Familia CI lógica: HC
- Rango de voltaje de suministro: 3 V a 15 V
- Corriente de entrada: 10 mA
- Frecuencia de entrada máxima del reloj (CLK), si se alimenta con;
- 5VCC funciona a 2.5MHz
- 10VCC funciona a 5 MHz
- 15VCC funciona a 5.5 MHz
- Ancho de pulso de reloj (tW) : 60 ns
- Cantidad máxima de etapas: 5
- Número de salidas descodificadas: 10 salidas.
- Rango de temperatura de funcionamiento: -55 ° C a +125 ° C

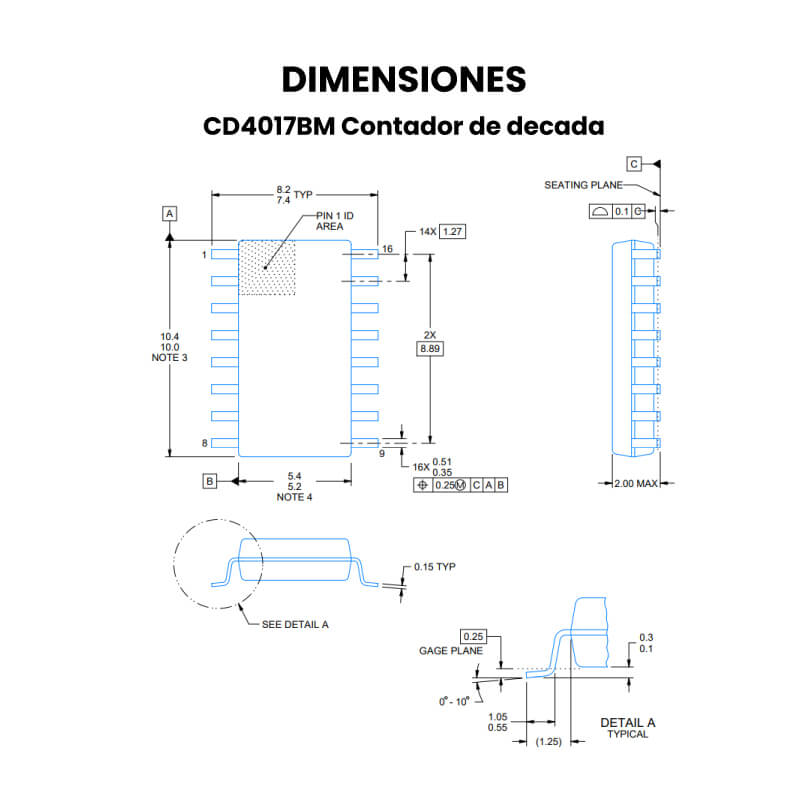

- Dimensiones: 10.3 mm x 5.3 mm x 1.75 mm
- Peso: 1 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
-
Contador decimal: El CD4017 cuenta de 0 a 9 (es decir, genera 10 salidas, de Q0 a Q9) cada vez que recibe un pulso en su entrada de reloj (CLK). El contador incrementa de uno en uno cada vez que se recibe un pulso en la entrada.
-
Salidas:
- El CD4017 tiene 10 salidas (Q0 a Q9). Cada salida se activa de manera secuencial (se activa Q0, luego Q1, Q2, y así sucesivamente hasta llegar a Q9).
- Estas salidas pueden ser utilizadas para controlar diferentes dispositivos, como LEDs, relés, o incluso para sincronizar otros circuitos.
-

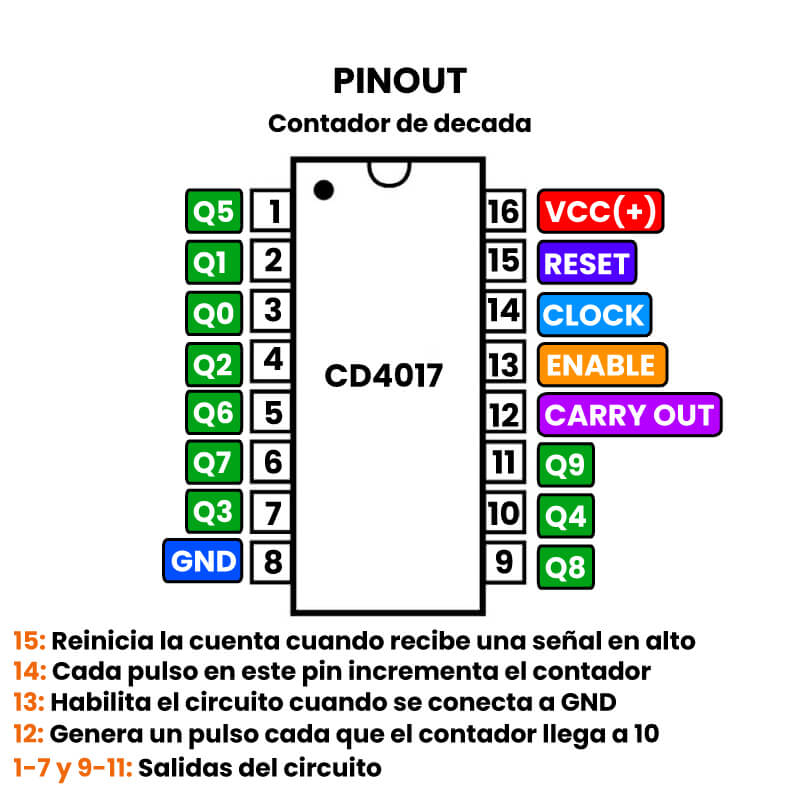

Pines principales:
- CLK (Pin 14): Entrada de reloj que controla el conteo del IC. Cada pulso en esta entrada hace que el contador aumente.
- Reset (Pin 15): Resetea el contador a cero. Cuando se aplica un pulso en este pin, el CD4017 se restablece, comenzando nuevamente desde el valor 0.
- Carry-Out (Pin 11): Emite un pulso cuando el contador llega a 10, lo que puede utilizarse para activar otro contador o circuito.
- Discharge (Pin 13): Este pin sirve para habilitar o deshabilitar el funcionamiento del contador, dependiendo de si se conecta a tierra o a VCC.
ENLACES EXTERNOS
| Peso | 0.00019 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
