AR0153 Pinout CD4017 Contador Divisor CD4017BE

CD4017 Contador Divisor CD4017BE

$ 9.00

1042 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.20
100 piezas	$ 6.05
200 piezas	$ 4.59

SKU: AR0153 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 16 PINES, 4017, 744017, CD4017, CI, contador, contador integrado, decimal, Decodificador CMOS, digital, DIP 16, DIVISOR, integrado

Comprados juntos frecuentemente

Precio de los tres:

Este producto: CD4017 Contador Divisor CD4017BE - $ 9.00
Push Button 2 Pines MicroSwitch - $ 1.00
2N2222 Transistor BJT NPN 40V TO-92 - $ 1.00

INFORMACIÓN

El Contador Divisor CD4017 es un circuito integrado (CI) decodificador decimal que posee 16 pines y cuenta con 10 salidas. En su estructura interna está conformado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo.

El Contador Divisor CD4017 sirve para proyectos de electrónica como una secuencia de LEDs, contador, cerraduras, etc.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Contador de Décadas BDC
Matrícula: CD4017BE
Encapsulado: PDIP-16
Montaje: THT
Pitch: 2.54 mm
Número de pines: 16
Voltaje de alimentación: 3 V a 18 V
Corriente de suministro: 10 mA
Frecuencia de entrada máxima del reloj (CL), si se alimenta con;
- 5VCC funciona a 2.5 MHz
- 10VCC funciona a 5 MHz
- 15VCC funciona a 5.5 MHz
Número de salidas descodificadas: 10 salidas.
Temperatura de Funcionamiento: -55 ° C a +125 ° C

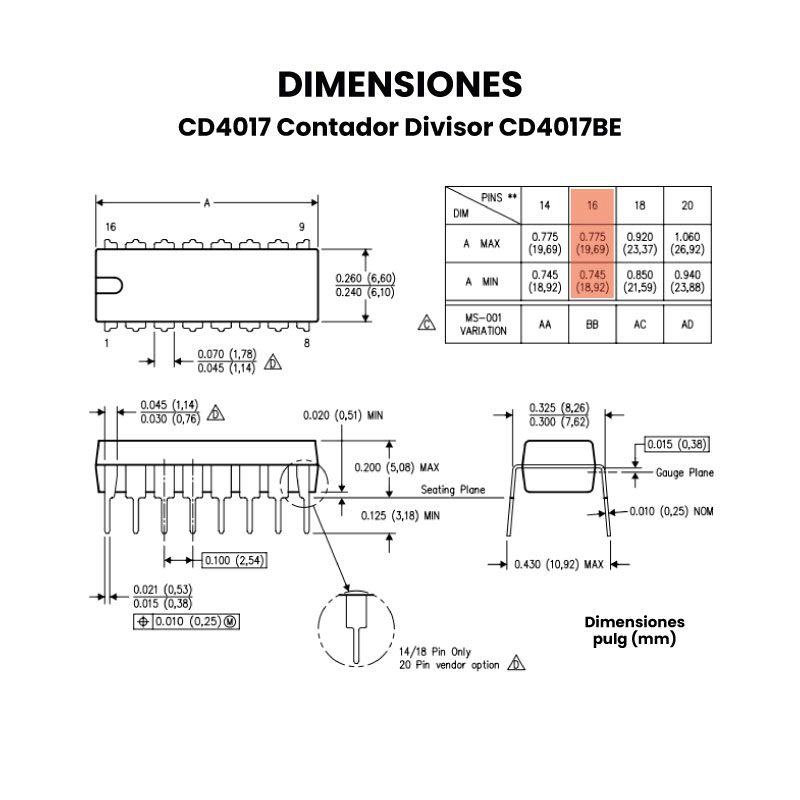

Dimensiones: 20 mm x 8.4 mm x 7.1 mm
Peso: 1.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

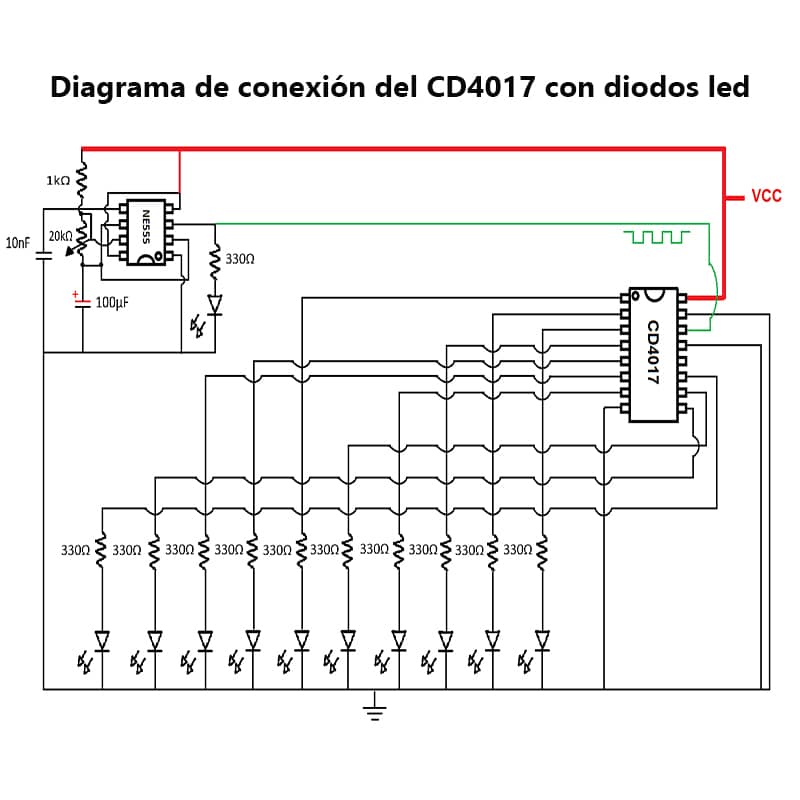

¿Como probar el contador CD4017?

Para poder implementar el contador CD4017 se requiere de:

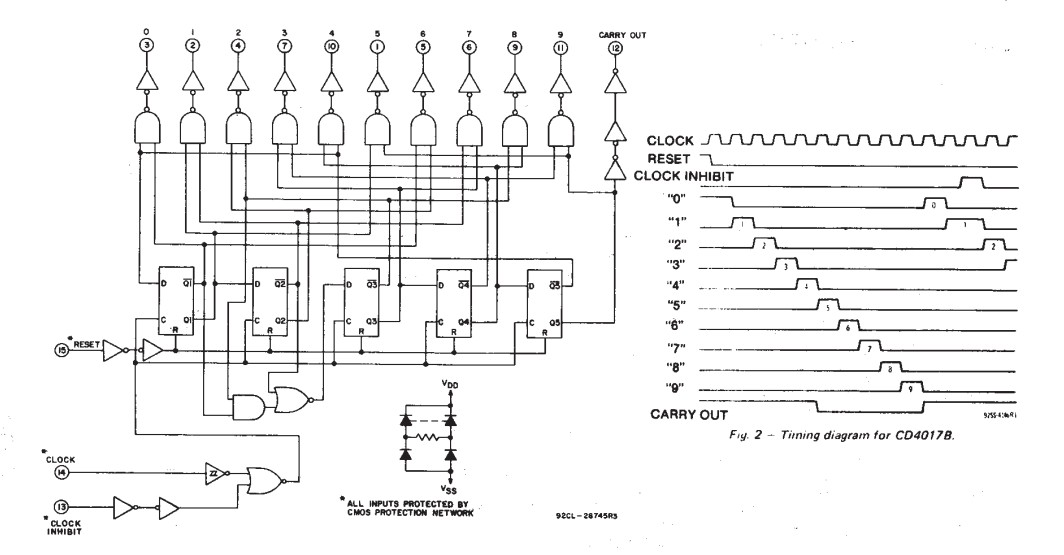

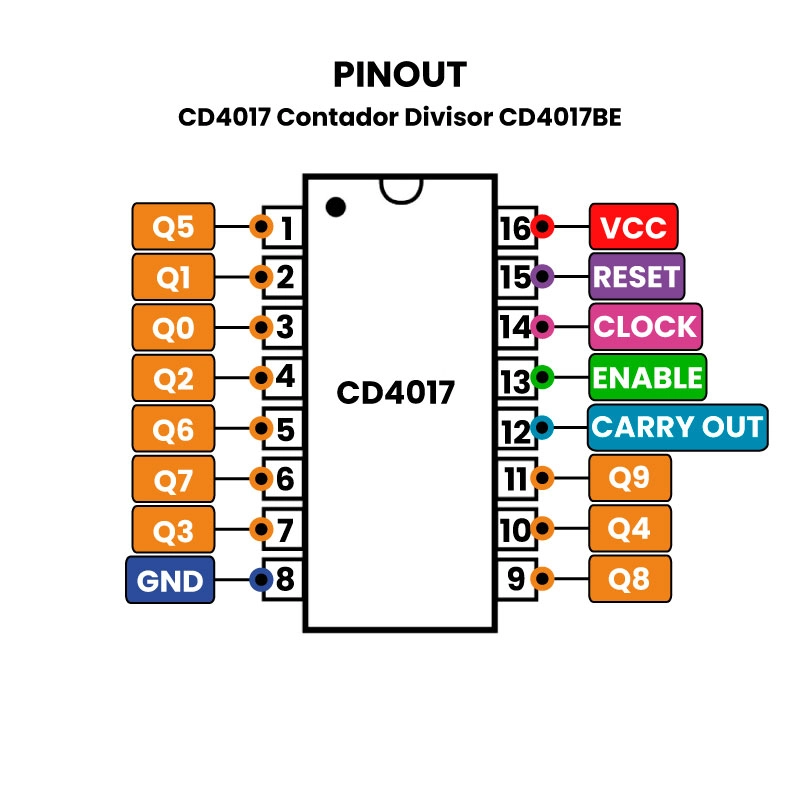

Los pines del contador divisor CD4017 son 10 (permitiendo un conteo de 0 a 9) y estos no se encuentran de forma secuencial. Para una visión más clara de su comportamiento a continuación encontrarás el diagrama lógico del CD4017:

Ahora, para poder hacer funcionar este contador se debe tener en consideración las siguientes características.

VCC: Se debe energizar de 3 a 20 volts de corriente continua.
RESET (Pin 15): Si recibe un estado lógico “0” (bajo, sin energizar) este no funcionará, por lo cual hará el conteo de forma normal y se repetirá contando desde el 0 (pin 3) hasta el 9 (pin 11). Pero si se pone un estado lógico “1” (alto, energizado) se reiniciará desde el 0 (pin 3).
CLOCK (Pin 14): Se debe colocar un pulso de reloj o un tren de pulsos, esto ayudará a definir la frecuencia con la que se hará el conteo. Este tren de pulsos va en el pin 14.
CLOCK INHIBIT (Pin 13): Esta función se basa dependiendo el estado lógico (energizado “1” o sin energía “0”). Cuando se encuentra en “1” SOLO SE HACE EL CONTEO UNA VEZ, en cambio, si se encuentra en “0” hará el conteo indefinidas veces hasta que el usuario decida.
CARRY OUT (Pin 12): Si se tiene un desplazamiento mayor de 9, ayudará este CARRY OUT debido a que se puede conectar otro contador divisor CD4017 la cual hará que aumente la cuenta, solamente hasta 20 pasos. A esta configuración se le conoce usualmente como “conexión en cascada”.
GND (Pin 8): Conexión a tierra.
Output 0-9 (Pin 3, 2, 4, 7, 10, 1, 5, 6, 9, 11): Estas son las salidas representando la cuenta.
