NIUP11TA Cargador de Batería NiMH NiCd 1S a 8S

INFORMACIÓN

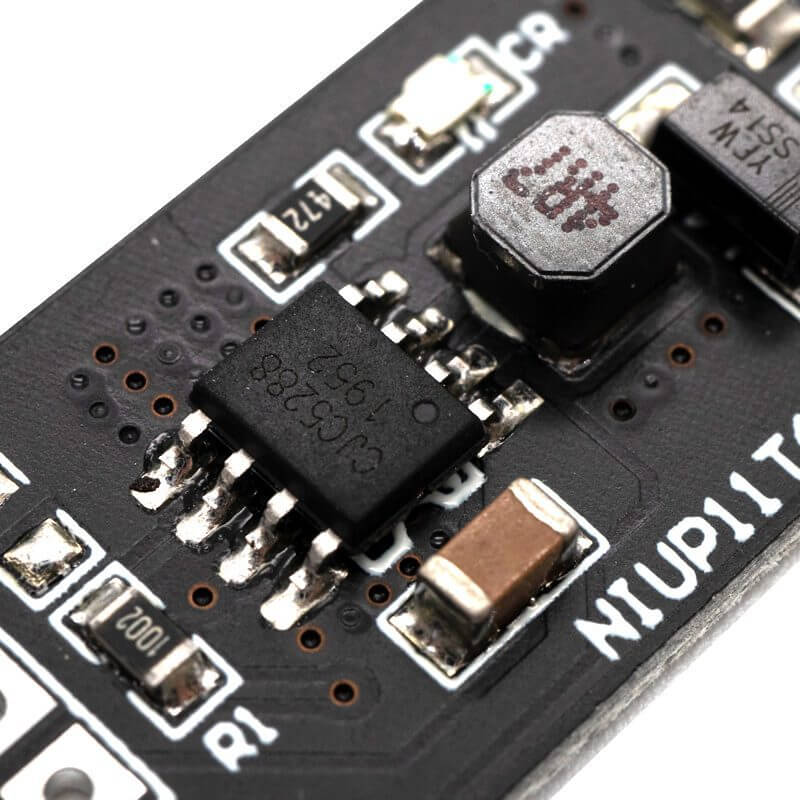

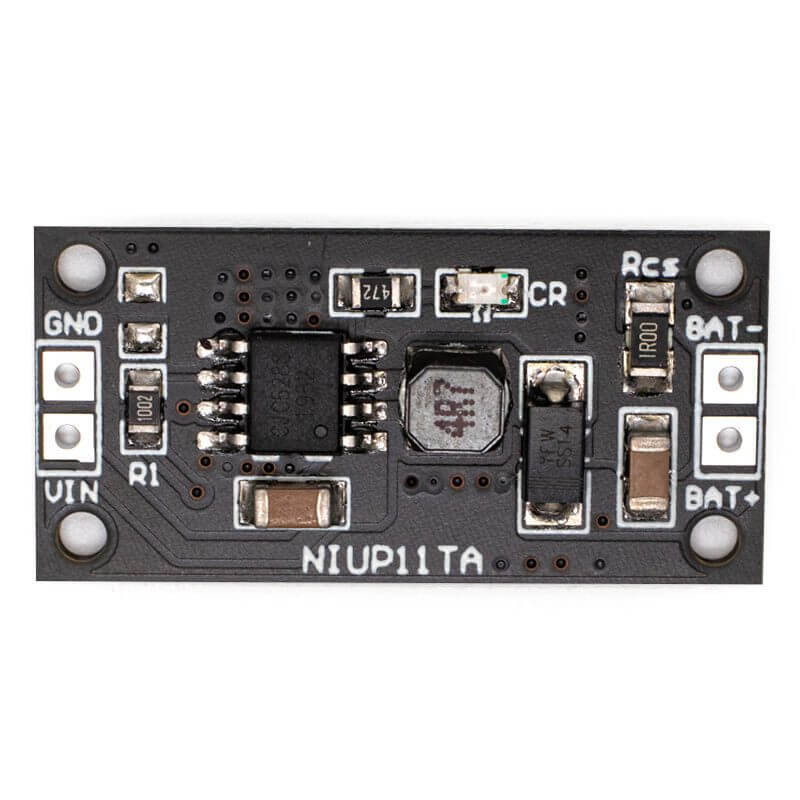

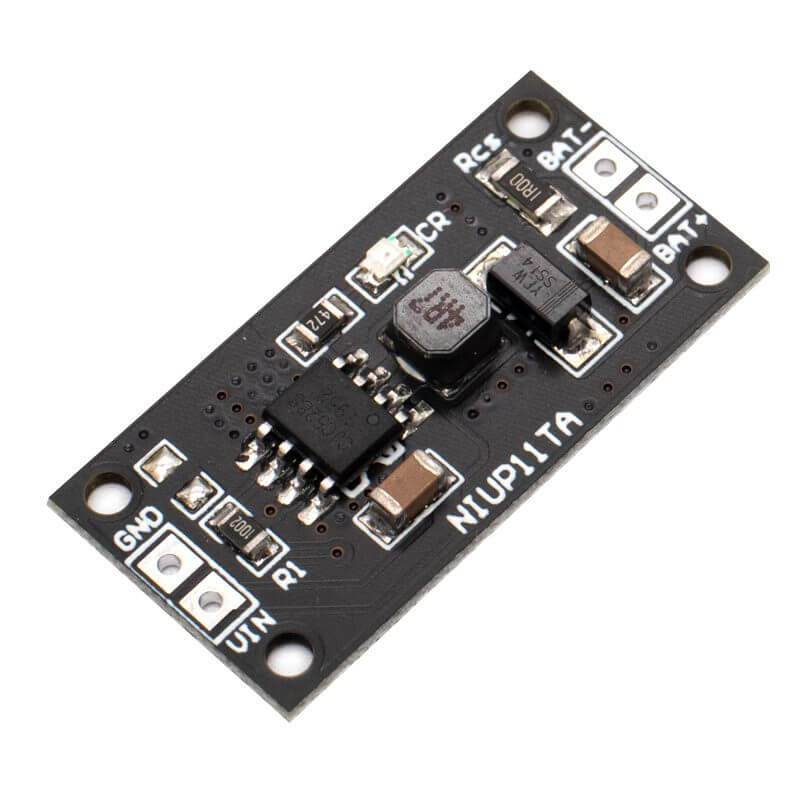

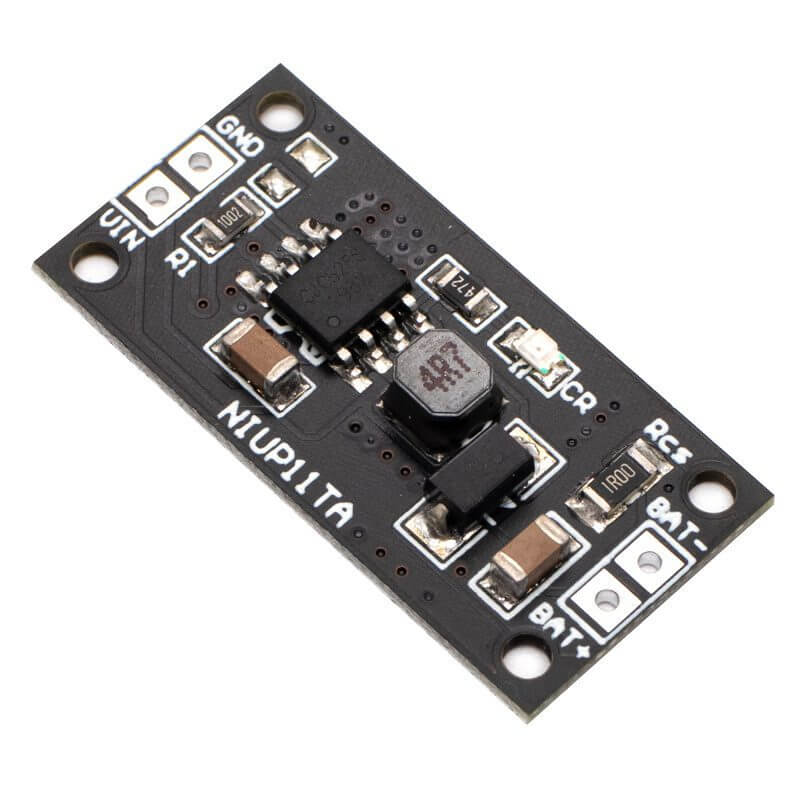

NIUP11TA  es un módulo para cargar baterías de tipo níquel cadmio “NiCd” y hidruro de metal de níquel “NiMH”, recargables, el módulo por default esta configurado para cargar una batería de celda 1S de 1.2V, pero es configurable para poder cargar hasta 8S. Su voltaje de entrada va desde los 4.5V a 5.5V y con corriente de carga de 210mA a 240mA.

El Cargador de Batería NIUP11TA  sirve para crear tu propio sistema de carga para baterías NiMH o NiCd. Como en juguetes, cámaras digitales, dispositivos con Bluetooth, equipos de audio y/o dispositivos portátiles.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Eletechsup
• Modelo: NIUP11TA
• Tipo: Cargador de Batería 1S
• Baterías compatibles: NiMH / NiCd de 1.2V
• Voltaje de entrada: DC 4.5 V – 5.5 V (se recomienda DC 5V)
• Voltaje de carga aproximado: 1.35V – 1.7V ¡No se puede medir con Multímetro usar Osciloscopio!
• Corriente de carga alrededor de: 230mA – 240mA
• Dimensiones: 30mm x 15mm x 4mm
• Peso: 1.5g

DOCUMENTACIÓN Y RECURSOS

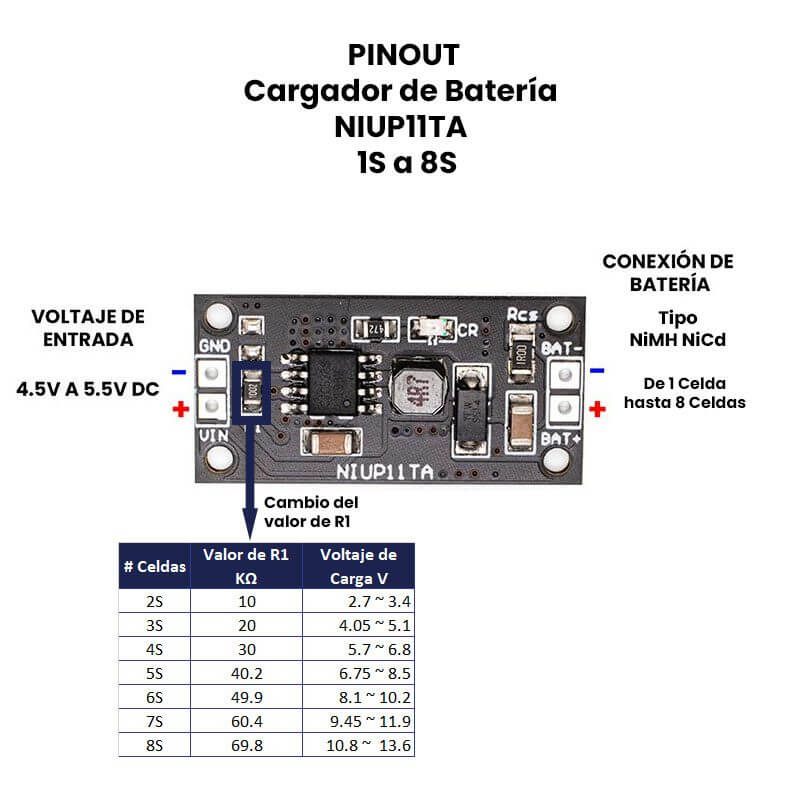

• Pinout

INFORMACIÓN ADICIONAL

Led indicador CR:

• ON: Indica que el modulo esta encendido PWR, pero no esta cargando
• Parpadeo lento: Carga normal
• Parpadeo rápido: Corto circuito o paquete de batería incorrecto
• OFF: La carga esta completada

Resistencia RCS:

• El valor de la resistencia es de 10 Ω. Se puede cambiar el valor de la resistencia para cambiar el voltaje de carga. Se recomienda que sea desde 1 a 10 Ω, cuanto mayor sea el valor, menor será la corriente de carga.

Resistencia R1:

• El valor es de 10K lo que solo permite cargar baterías de 1S NiMH / NiCd. Se puede cambiar este valor y agregar una resistencia SMD 0805 de 10.5K en los pads que vienen arriba de la resistencia R1 para habilitar que el modulo pueda cargar baterías en serie desde 2S hasta máximo de 8S. Se recomienda utilizar como viene de fabrica para una batería 1S.
• Valor de R1 para 2S a 8S:
  • 2S / R1 10K + 10.5K / VCH 2.7V – 3.4V / VIN DC 4.5V a 5.5V
  • 3S / R1 20K + 10.5K / VCH 4.05V – 5.1V / VIN DC 4.5V a 5.5V
  • 4S / R1 30K + 10.5K / VCH 5.7V – 6.8V / VIN DC 4.5V a 5.5V
  • 5S / R1 40.2K + 10.5K / VCH 6.75V – 8.5V / VIN DC 4.5V a 5.5V
  • 6S / R1 49.9K + 10.5K / VCH 8.1V – 10.2V / VIN DC 4.5V a 5.5V
  • 7S / R1 60.4K + 10.5K / VCH 9.45V – 11.9V / VIN DC 4.5V a 5.5V
  • 8S / R1 69.8K + 10.5K / VCH 10.8V – 13.6V / VIN DC 4.5V a 5.5V
