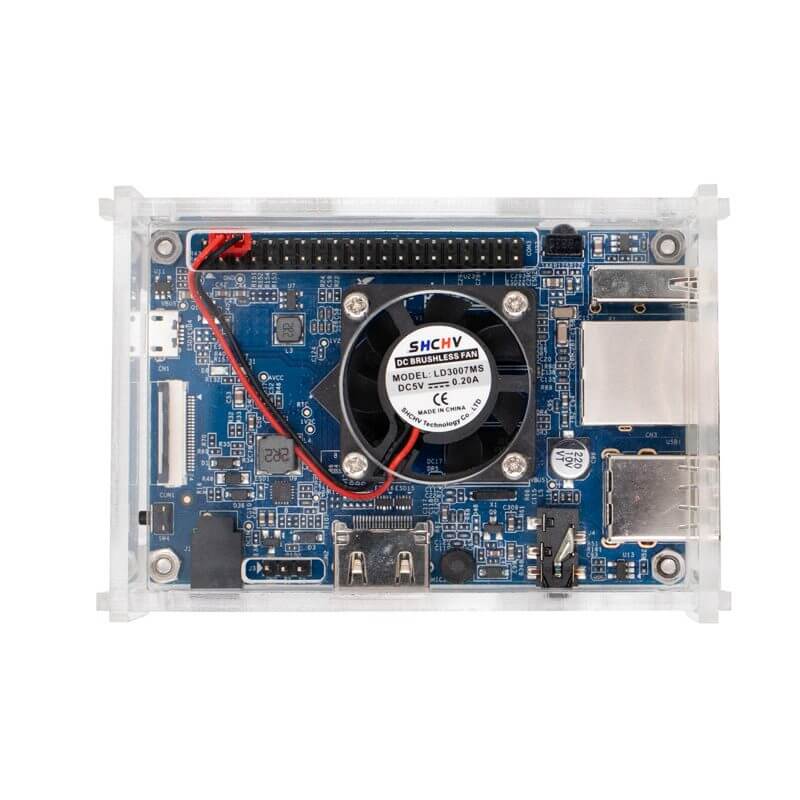

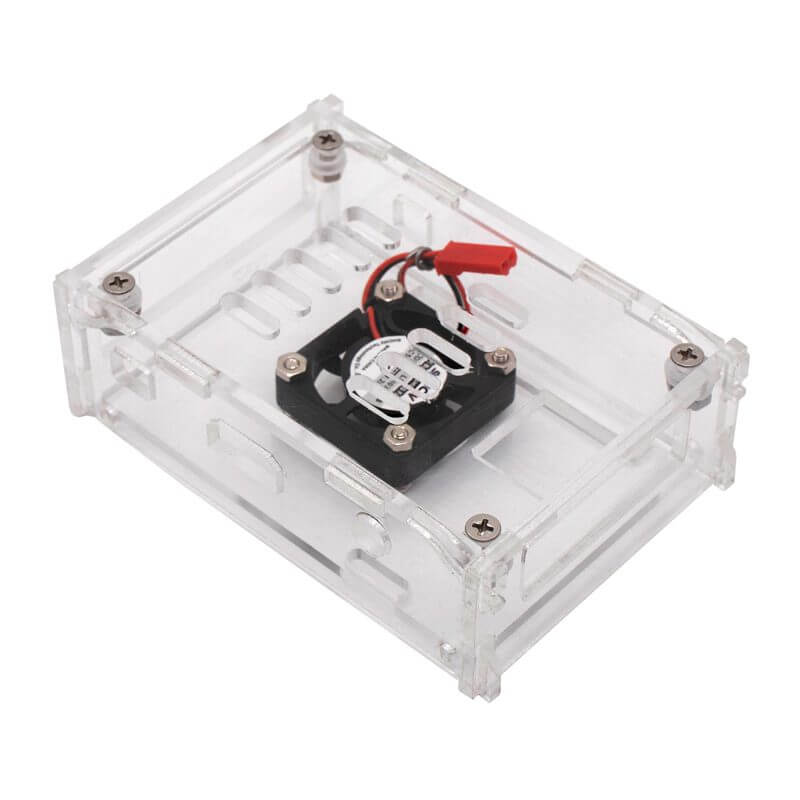

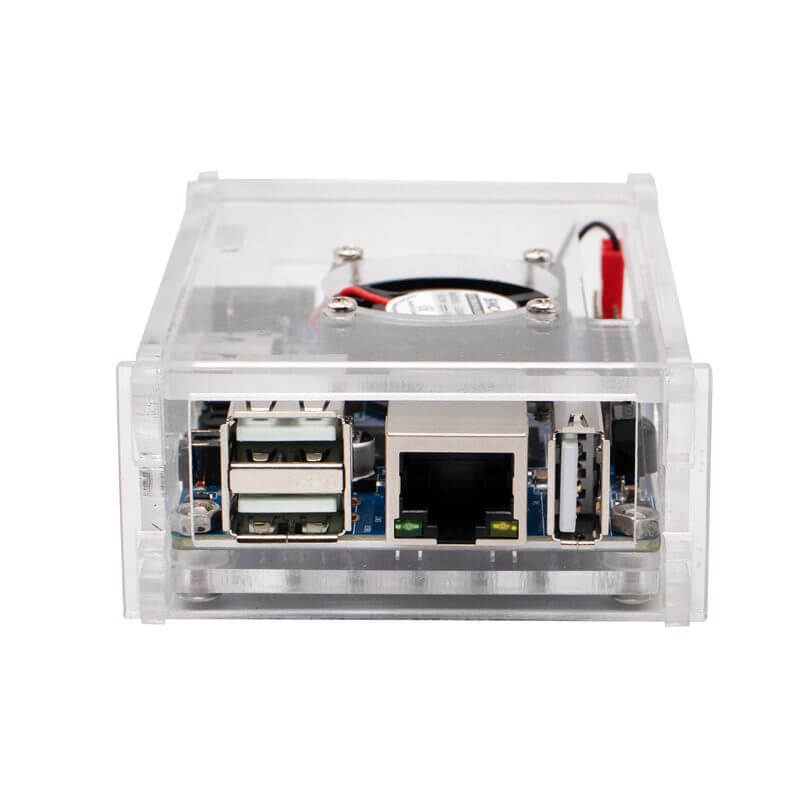

Carcasa de Acrílico Orange Pi PC

INFORMACIÓN

Carcasa de acrílico para Orange Pi PC, ideal para proteger de polvo, brindar una mejor presentación a tus proyectos con Orange Pi PC, así como tener aislamiento entre superficies para evitar cortocircuitos. Esta carcasa es de fácil armado, incluye tornillos, tuercas, separadores de acrílico, ventilador y piezas de acrílico para realizar el ensamble de la carcasa, también incluye ranuras para la entrada y salida de periféricos que incorpora la Orange Pi PC. De igual forma tiene ranuras para mantener ventilada la Orange Pi PC si tiene sobrecalentamiento. Incluye un ventilador que sirve para tener un enfriamiento activo para ayudar con la ventilación de la Orange Pi PC y así pueda trabajar por largos ciclos de trabajo sin tener problemas de sobrecalentamiento.

Nota: Tarjeta Orange Pi PC, no incluida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fabricante: UNIT Electronics
• Tipo: Carcasa
• Material:  Acrílico
• Color: Transparente
• Grosor: 3mm
• Diseñada para Orange Pi PC

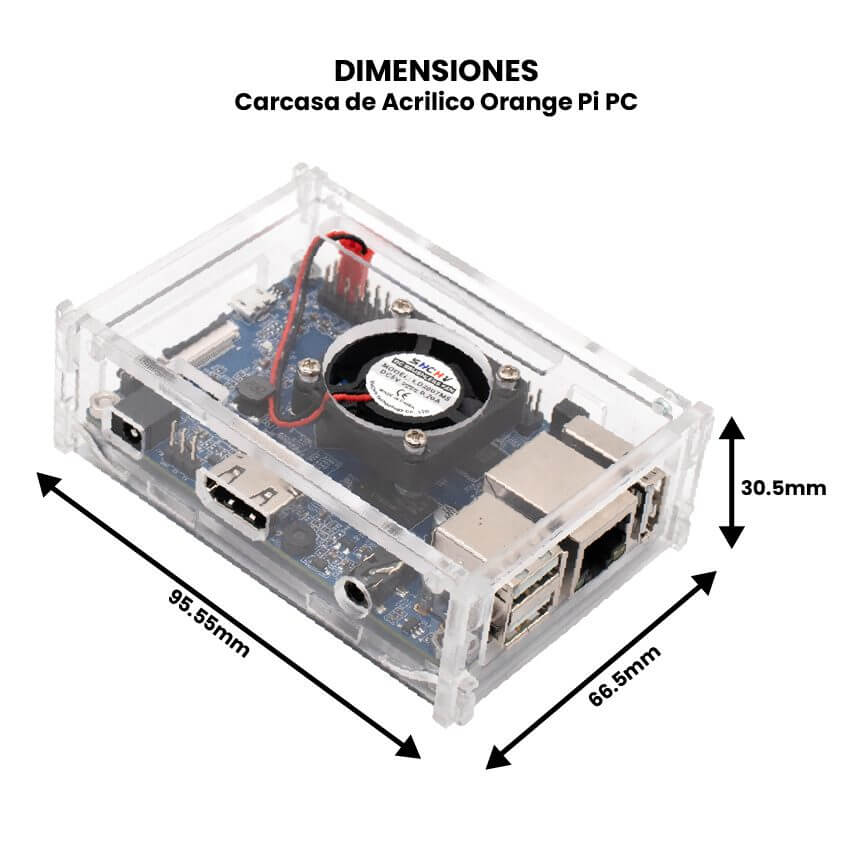

• Dimensiones: 95.55mm x 66.5mm x 30.50mm
• Peso: 64g

Incluye:

• 1 Ventilador 5V DC 0.2A
• 4 Tuercas M3 tipo Hexagonal Galvanizada
• 4 Tornillos M3x10mm con cabeza plana tipo cruz
• 4 Separadores de acrílico
• Piezas de acrílico para ensamble de la carcasa

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

INFORMACIÓN ADICIONAL

Identificación de elementos:

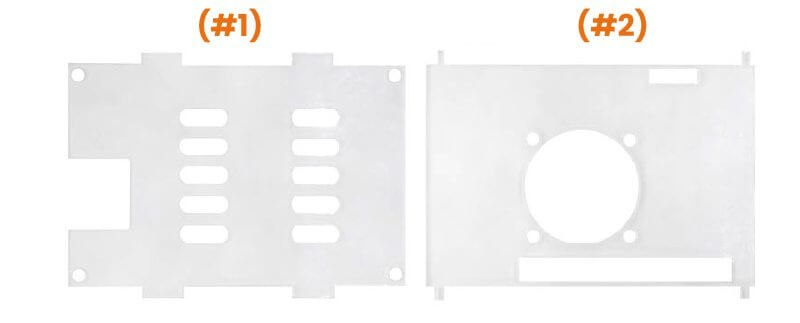

• Tapa inferior (#1) y superior (#2):

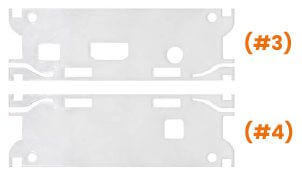

• Tapa lado izquierdo (#3) y derecho (#4):

• Tapa frontal (#5) y posterior (#6):

• Separadores de acrílico (#7), Tornillos M3x10mm (#8) y Tuercas M3 Galvanizadas (#9)

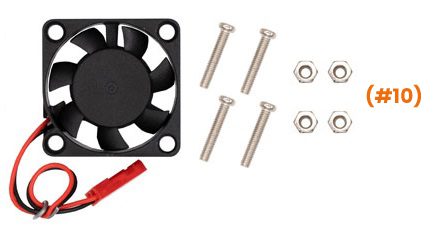

• Ventilador con Tornillos y Tuercas de fijación  (#10)

Guía para ensamblar la carcasa:

1. Coloca los 4 tornillos M3x10mm (#8) a la tapa inferior (#1), después coloca los separadores de acrílico (#7) en cada uno de los tornillos
2.  Identifica el puerto microsd de la Orange Pi PC, después coloca la tarjeta Orange Pi PC coincidiendo los barrenos que tiene con los separadores y tornillos M3x10mm
3.  Utiliza las Tuercas M3 Galvanizadas (#9) para fijar la Orange Pi PC
4. Coloca las tapas de lado izquierdo (#3) y derecho (#4), coincidiendo en sus respectivas ranuras y a los puertos de entrada / salida de Orange Pi PC
5. Después identifica la tapa superior (#2) y coloca el ventilador con la ayuda de sus tornillos y tuercas (#10)
6. Inserta la tapa superior coincidiendo en sus respectivas ranuras de la Orange Pi PC y con las tapas de lado derecho y izquierdo
7. Inserta la tapa frontal (#5) asegúrate de insertarla en las ranuras considerando los puertos de la Orange Pi PC y con una ligera presión quedara fija la tapa frontal a la tapa inferior y superior.
8. Repite el mismo proceso para colocar la tapa posterior (#6)
9. Listo estará armada la carcasa
