C106MG Tiristor SCR 600V 4A

$ 8.00

14 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.75
100 piezas	$ 4.79
200 piezas	$ 3.59

SKU: AR3049 Categoría: TRANSISTORES Etiquetas: AR3049, C106MG, C106MG SCR, SCR, Tiristor, Tiristor SCR

INFORMACIÓN

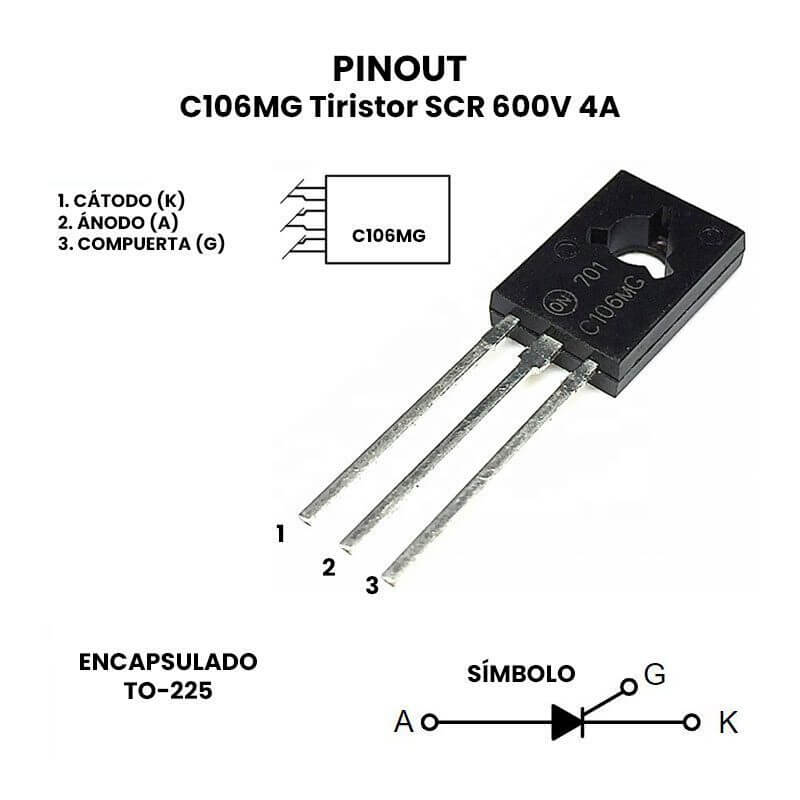

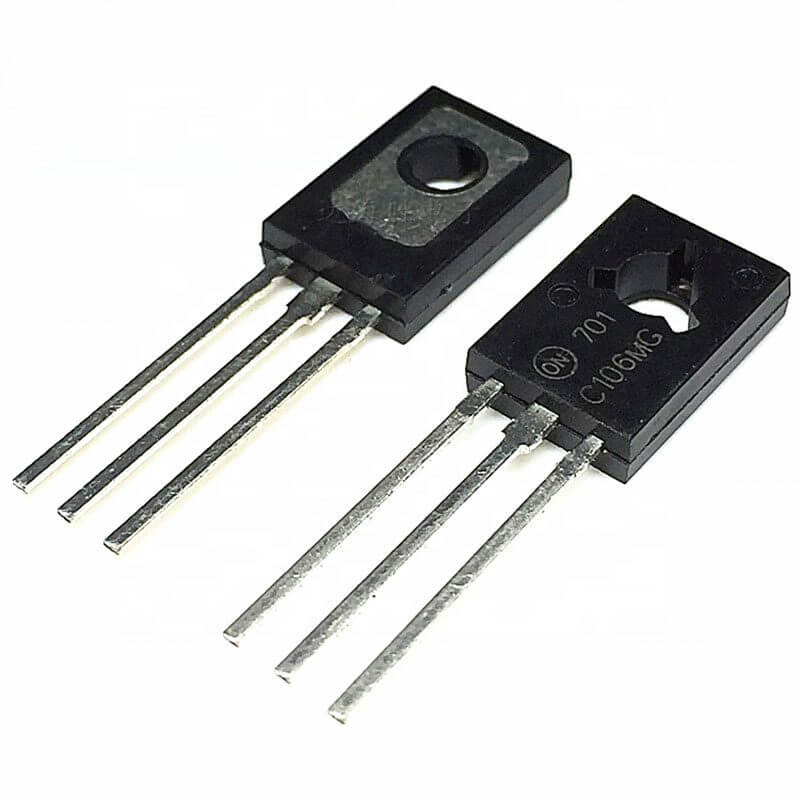

El C106MG SCR es un tiristor rectificador controlado de silicio por sus siglas en inglés (Silicon Controlled Rectifier) de tipo “PNPN”, formado por dos capas alternadas de material tipo “P” y dos capas de tipo “N”. El C106MG SCR esta cubierto por un encapsulado de plástico negro de tipo TO-225 y tiene tres terminales de conexión, ánodo (A), cátodo (K) y compuerta (G).

El SCR puede trabajar en corriente continua o en corriente alterna y empieza a conductor de ánodo al cátodo en cuanto se aplique el voltaje mínimo de disparo de 400mV en la terminal de compuerta (G) y continua aunque esta sea retirada, hasta que se interrumpa de manera externa la corriente que fluye de ánodo a cátodo.

La aplicación más común de un tiristor SCR es en electrónica de potencia como interruptor electrónico, señal de disparo o dispositivo de enclavamiento para circuitos de potencia de CD o CA, para controlar variables como temperatura, iluminación, velocidad, control de proceso o control remoto.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de Tiristor: SCR
Serie: C106MG
Encapsulado: TO-225
Pines: 3
Voltaje máximo: 600 V
Corriente máxima: 4.0 A
Altura: 10.9 mm
Longitud: 7.7 mm
Ancho: 2.5 mm
Voltaje de disparo de compuerta (máx): 800 mV
Voltaje de disparo de compuerta (min): 400 mV
Corriente de disparo de compuerta en DC (máx): 200 µA
Temperatura de funcionamiento (máx): 110°
Temperatura de funcionamiento (mín): -40°C

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Una vez se ha dado un pulso en el pin de compuerta (G) podemos anular el voltaje en este pin y el tiristor seguirá conduciendo, de modo que si estamos trabajando en corriente continua es necesario interrumpir el circuito o generar una corriente inversa entre ánodo y cátodo para que vuelva a su estado de no conducción, mientras que trabajando en corriente alterna deja de conducir en cada semiciclo por lo que el pulso ha de ser de larga duración o repetitivo para este caso.
