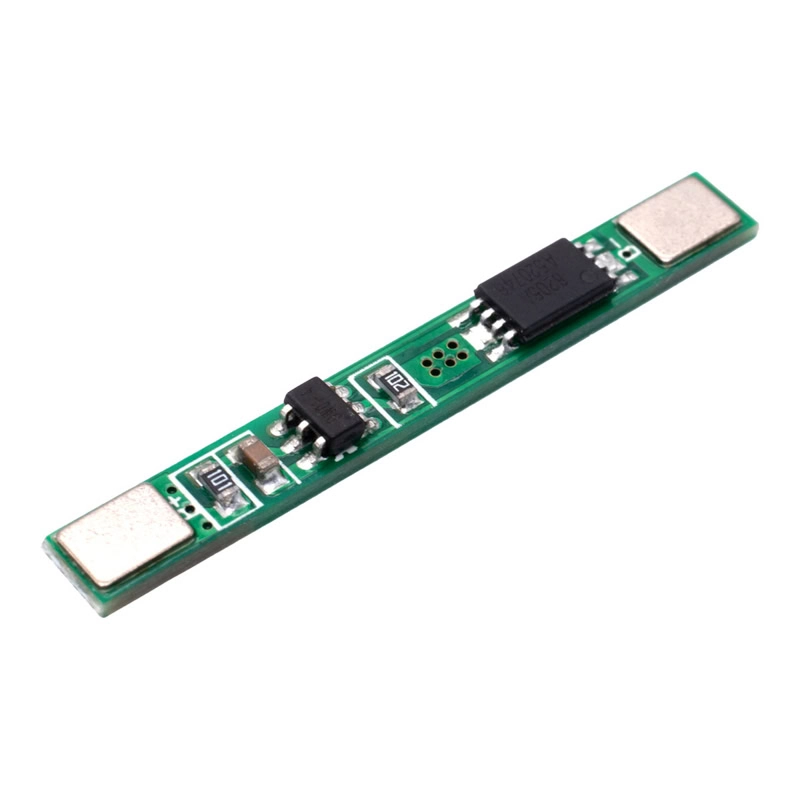

BMS PCM 1S 3A para Batería de Litio 18650 3.7V

INFORMACIÓN

El BMS PCM 1S 3A para Batería de Litio 18650 3.7V es un módulo electrónico de protección diseñado para trabajar con una sola celda de litio (1S), como baterías Li-ion 18650. Su función principal es proteger la batería durante los procesos de carga y descarga, evitando daños por sobrecarga, sobredescarga, sobrecorriente y cortocircuito, lo que mejora la seguridad y prolonga la vida útil de la batería.

Este módulo incorpora un circuito integrado de protección junto con MOSFETs, montados sobre un sustrato FR-4 de bajo coeficiente térmico, lo que permite un funcionamiento estable. Gracias a su formato delgado y compacto, puede instalarse fácilmente en proyectos electrónicos portátiles, power banks, robótica, dispositivos DIY y sistemas de baterías donde se requiera una corriente de hasta 3A. Su conexión es sencilla: B+ y B- se conectan directamente a la batería, mientras que P+ y P- se utilizan como terminales de entrada y salida para el cargador o la carga.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: BMS / PCM
• Formato: Placa delgada y compacta
• Configuración de batería: 1S (una celda)
• Baterías compatibles: Li-ion 18650
• Voltaje:
  • Nominal de la batería: 3.7 V
  • Detección de sobrecarga: 4.25 ± 0.05 V
  • Liberación de sobrecarga: 4.23 ± 0.05 V
  • Detección de sobredescarga: 2.54 ± 0.1 V
• Corriente de protección por sobrecorriente: 1 a 3 A
• Protección contra cortocircuito: Sí

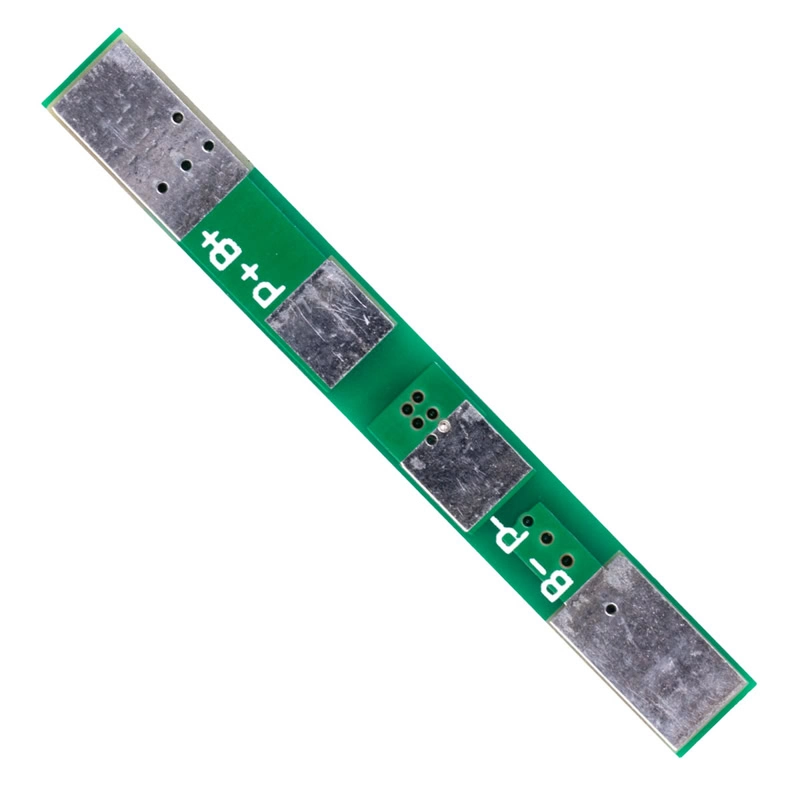

• Terminales de conexión: B+, B-, P+, P-
• Tipo de montaje: Soldadura directa / soldadura por puntos
• Sustrato: FR-4 de bajo coeficiente térmico
• Uso recomendado: Protección y gestión básica de baterías de litio 1S

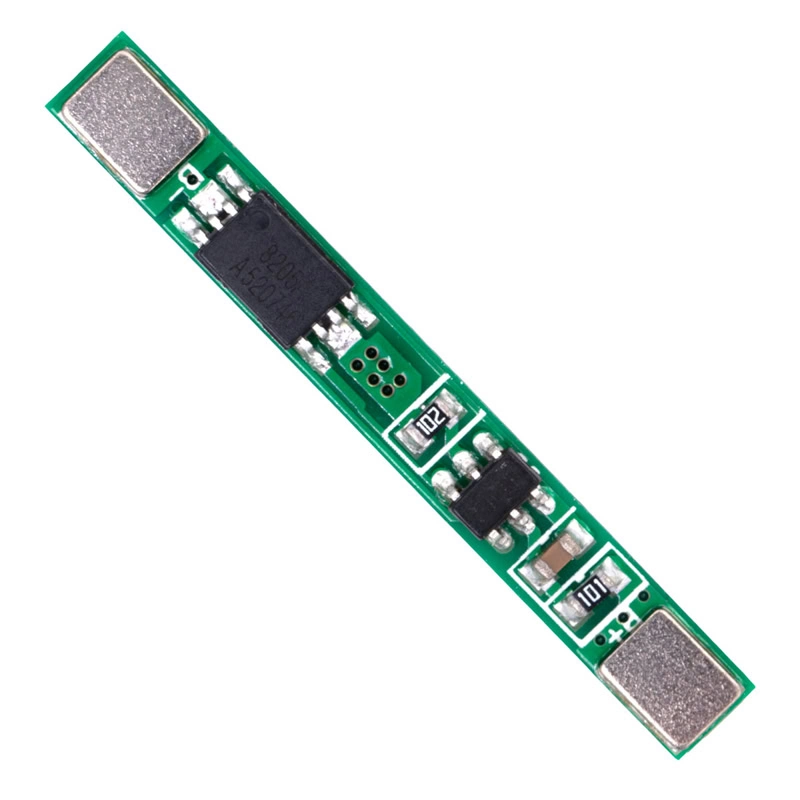

• Componentes IC: DW01 + 8205A
• Dimensiones: 30mm x 3.7m
• Peso: 0.32g

DOCUMENTACIÓN Y RECURSOS

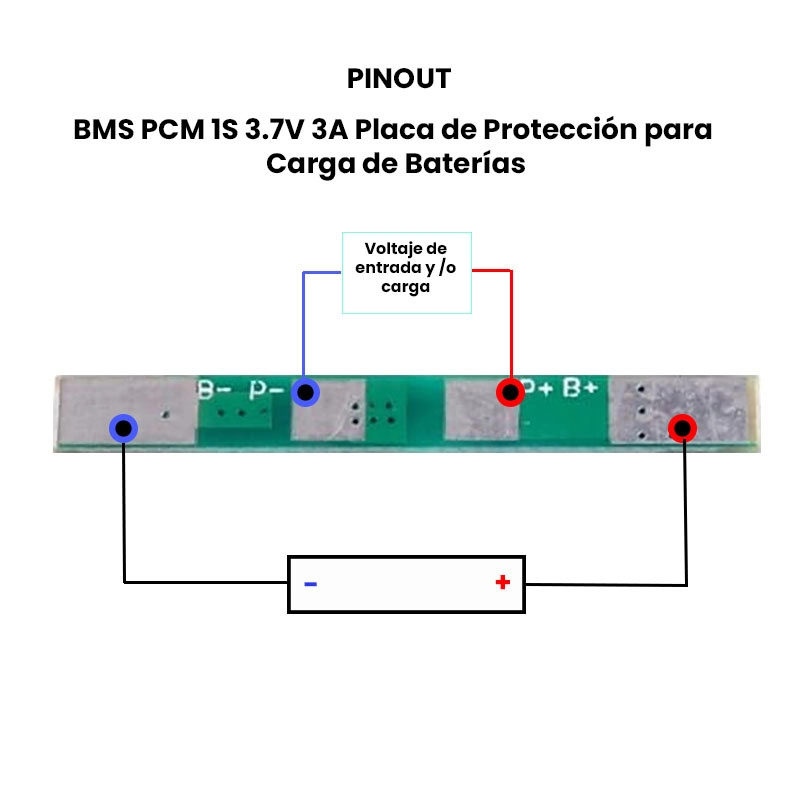

• Pinout

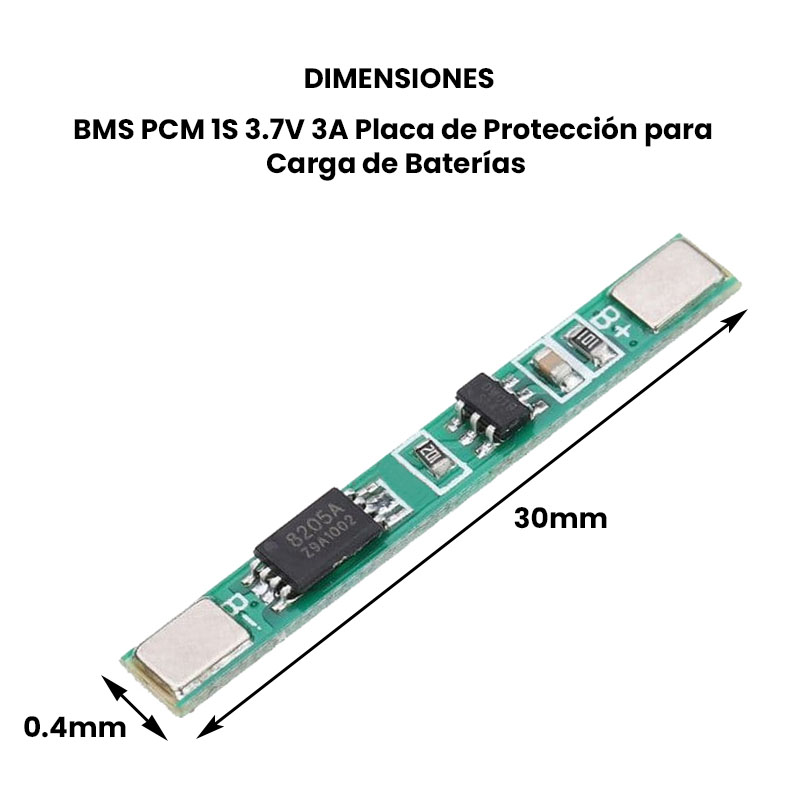

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Protección de baterías de litio 18650 de 3.7 V
• Power banks y bancos de batería portátiles
• Proyectos DIY y electrónicos de bajo consumo
• Dispositivos portátiles alimentados por batería
• Proyectos de robótica y prototipos móviles
• Sistemas de energía para Arduino, ESP32 y microcontroladores
• Iluminación LED portátil de bajo voltaje
• Equipos electrónicos compactos que requieren protección básica de batería
• Reemplazo o reparación de paquetes de baterías 1S

Recomendaciones de uso

• Utiliza este módulo solo con una batería de litio 1S (3.7 V); no es compatible con arreglos en serie.
• Respeta la corriente máxima de 3 A para evitar activaciones de protección o daños al módulo.
• Conecta correctamente los terminales: B+ y B- a la batería, P+ y P- a la carga o al cargador.
• Usa cargadores compatibles para baterías de litio 1S (como módulos de carga TP4056 u otros equivalentes).
• Evita cortocircuitar los terminales durante la instalación o pruebas.
• No expongas el módulo a humedad, calor excesivo o vibraciones.
• Asegura una soldadura firme y limpia para evitar falsos contactos.
• No utilices baterías dañadas, infladas o con voltaje fuera de rango.
• Este módulo no es un cargador, únicamente proporciona protección a la batería.
