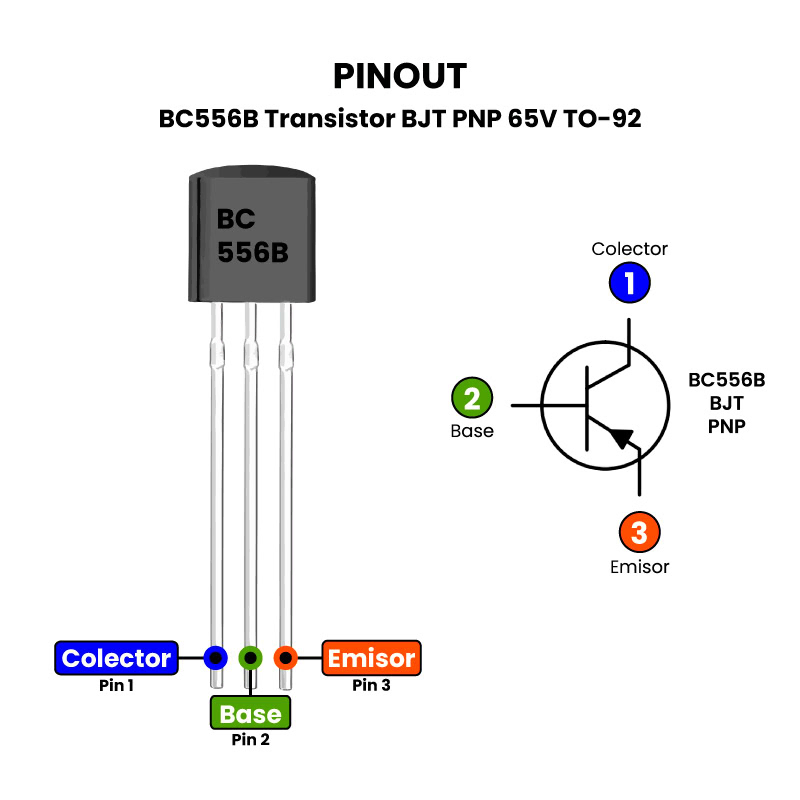

Pinout-BC556B-Transistor-BJT-PNP-65V-TO-92

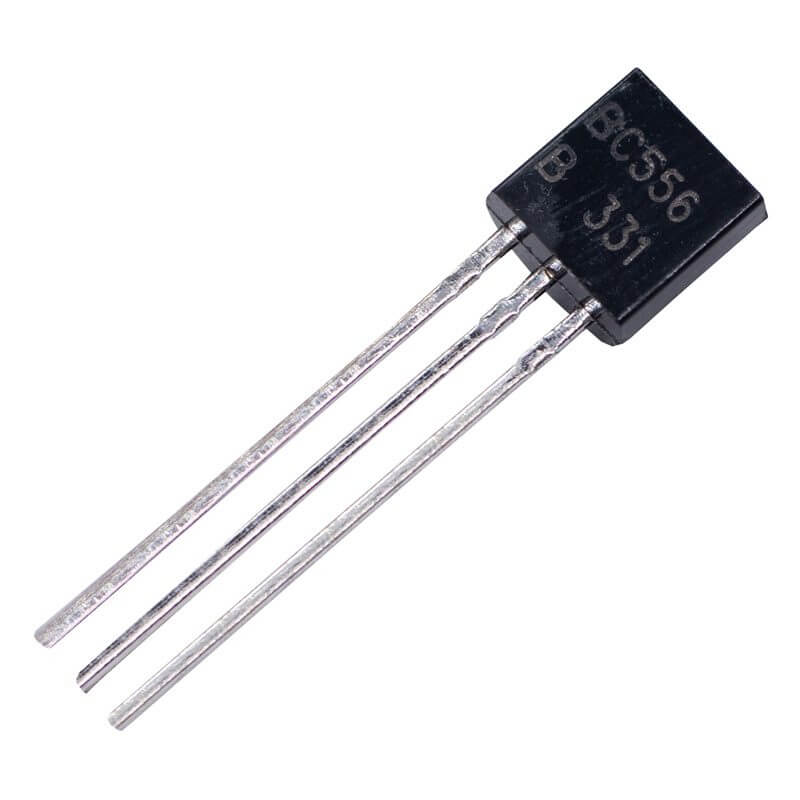

BC556B Transistor BJT PNP 65V TO-92

$ 1.00

200 disponibles

CANTIDAD	PRECIO
25 piezas	$ 0.85
100 piezas	$ 0.74
200 piezas	$ 0.59

SKU: AR0189 Categoría: TRANSISTORES Etiquetas: AR0189, bc5, bc556, BC556 B, bc556 pnp, BC556B, BJT, PNP, Transistor bc556, Transistor BJT, Transistor PNP

Comprados juntos frecuentemente

INFORMACIÓN

El BC556B es un transistor de unión bipolar (BJT) de tipo PNP, utilizado como un componente electrónico de propósito general para amplificar señales y actuar como interruptor. Sirve para aumentar la corriente o el voltaje de una señal débil, como la de un micrófono, para controlar dispositivos de mayor potencia como relés, motores pequeños o altavoces.

Normalmente es usado para:

Amplificador de señal: Aumenta la amplitud de señales de bajo nivel, como las de audio, para que puedan ser utilizadas en etapas posteriores o para excitar cargas.
Interruptor electrónico: Funciona como un interruptor controlable por una señal eléctrica de bajo nivel. Al aplicarle una pequeña corriente a su base, permite el paso de una corriente mucho mayor a través de su colector y emisor; al retirar la corriente, corta el paso.
Control de baja potencia: Se utiliza para controlar cargas que requieren más corriente de la que puede proporcionar una entrada de microcontrolador, como:
- Encender y apagar relés.
- Controlar motores pequeños.
- Activar transistores de mayor potencia.
- Generar sonidos en una bocina.
Otras aplicaciones: También es útil en preamplificadores de audio, aplicaciones de conmutación y como parte de osciladores.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Transistor BJT PNP
Matrícula: BC556B
Encapsulado: TO-92
Número de Pines: 3
Voltaje colector-emisor (VCEO): -65 V
Voltaje colector-base (VCBO): -80 V
Voltaje emisor-base (VEBO): -5 V
Corriente de colector continua (Ic): -100 mA
Ganancia de corriente continua (hFE): Entre 200 y 450
Disipación de potencia (PD): 625 mW
Frecuencia Máxima de Funcionamiento: 280 MHz
Temperatura de Operación: -55 a 150 °C

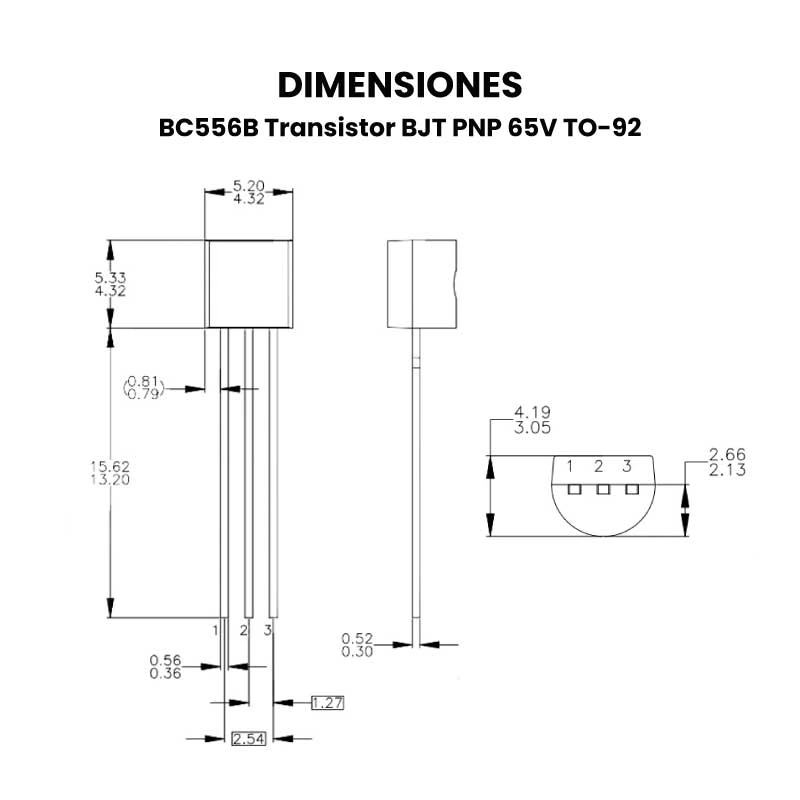

Dimensiones: 4.19 x 3.45 x 18 mm
Peso: 0.18 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo es el funcionamiento del BC556B?

Su funcionamiento se basa en el control de una corriente mayor entre el colector y el emisor mediante una pequeña corriente aplicada en la base. La diferencia entre las versiones A, B y C del BC556 es su ganancia de corriente (hFE), y la del tipo B es de 200 a 450.

Como interruptor: El BC556B se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor BC556B funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.
Como amplificador: Para usar el BC556B como amplificador debes de tener en cuenta que hay diferentes tipos de amplificación y se dividen en 3 clases:
- A: Amplifica el ciclo completo de la señal.
- B: Amplifica medio ciclo de la señal.
- C: Amplifica menos de medio ciclo de la señal.

De acuerdo a las características de tu proyecto, elegir el tipo de amplificación y la polarización que necesitas para que el transistor BC556B funcione como amplificador de señal.
