BC547B Transistor BJT NPN TO-92 45V Pinout

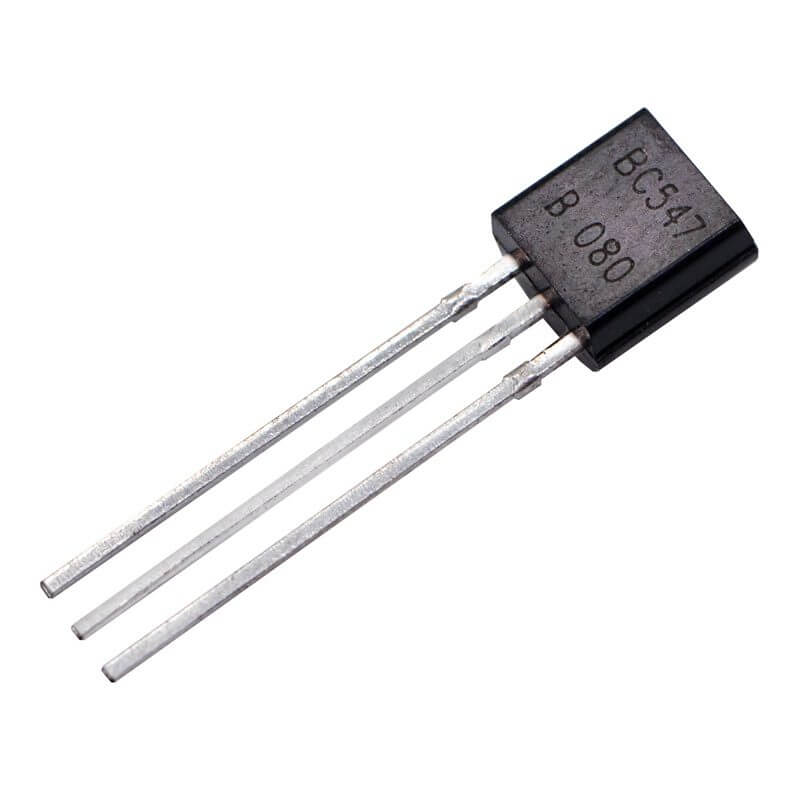

BC547B Transistor BJT NPN TO-92 45V

$ 1.00

3267 disponibles

CANTIDAD	PRECIO
25 piezas	$ 0.52
100 piezas	$ 0.42
200 piezas	$ 0.30

SKU: AR0190 Categoría: TRANSISTORES Etiquetas: AR0190, bc547, BC547 B, bc547b, BC547B NPN, NPN, transistor, Transistor BC547B, Transistor npn

Comprados juntos frecuentemente

Precio de todos:

Este producto: BC547B Transistor BJT NPN TO-92 45V - $ 1.00
Resistencia de Carbón 1/4W 5% Varios Valores 1Ω - 1MΩ: 1KΩ - $ 0.50
2N2222 Transistor BJT NPN 40V TO-92 - $ 1.00
Fotoresistencia LDR 5537 - $ 2.00

INFORMACIÓN

El BC547B NPN es un dispositivo electrónico de estado solido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo “NPN”, formado por dos capas de material tipo “N”, separadas por otra de tipo “P”. El BC547B NPN esta protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

Este transistor es de propósito general, es de bajo costo, practico para conectarlo a un protoboard o soldarlo a cualquier PCB y suficientemente robusto para ser usado en experimentos electrónicos. Lo puedes aplicar en tus proyectos como interruptor electrónico, amplificador de señales o como conmutador de baja potencia, por ejemplo lo puedes usar para controlar un motor, accionar un revelador y producir sonidos en una bocina.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de Transistor: NPN
Serie: BC547B
Encapsulado: TO-92
Pines: 3
Voltaje máximo en las uniones:
- Emisor-base: 6V
- Colector-emisor: 45V
- Colector-Base VCBO: 50V
Voltaje de saturación colector-emisor: 250 mV
hfe: 330
Corriente de colector: 100 mAdc
Capacitancia de entrada: 10 pF
Capacitancia de salida: 1.7 pF
Frecuencia Máxima de Funcionamiento: 300 MHz
Temperatura de Funcionamiento: -55 °C a 150 ºC
Dimensiones: 18 mm x 4.19 mm x 3.45 mm
Peso de la unidad: 0.18 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿BC547B cómo funciona?

Funciona en tres regiones semiconductoras, las cuales son: corte, saturación y amplificación. Se puede aplicar una pequeña corriente en la región base, para controlar una corriente mayor que fluirá entre las regiones (emisor y colector).

¿BC547B cómo interruptor?

El BC547B se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor BC547B funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.

¿BC547B cómo amplificador?

Para usar el BC547B como amplificador debes de tener en cuenta que hay diferentes tipos de amplificación y se dividen en 3 clases:

-A: Amplifica el ciclo completo de la señal.
-B: Amplifica medio ciclo de la señal.
-C: Amplifica menos de medio ciclo de la señal.

De acuerdo a las características de tu proyecto elegir el tipo de amplificación y la polarización que necesitas para que el transistor BC547B funcione como amplificador de señal.
