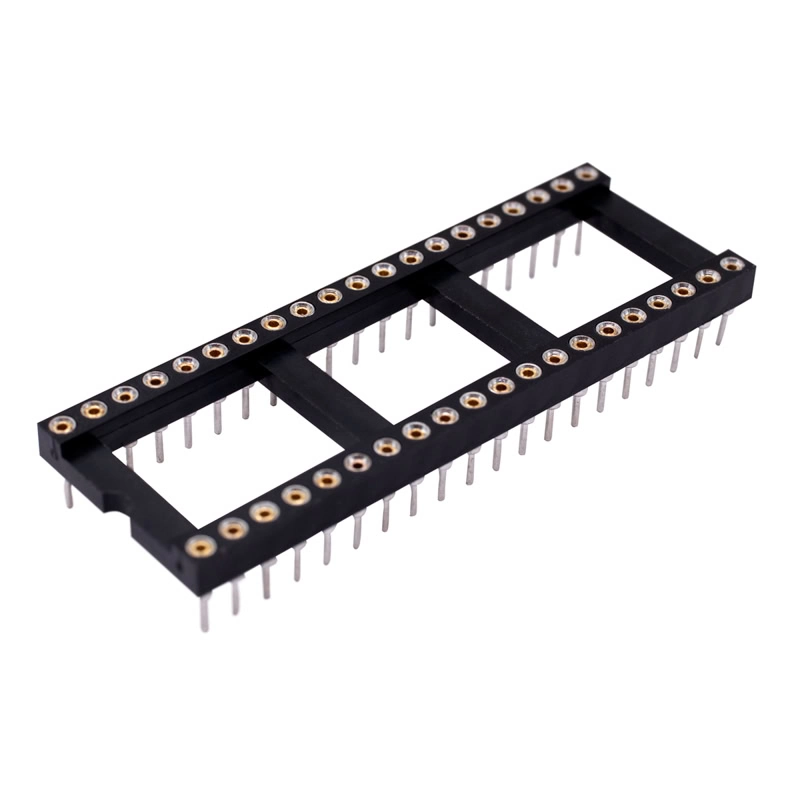

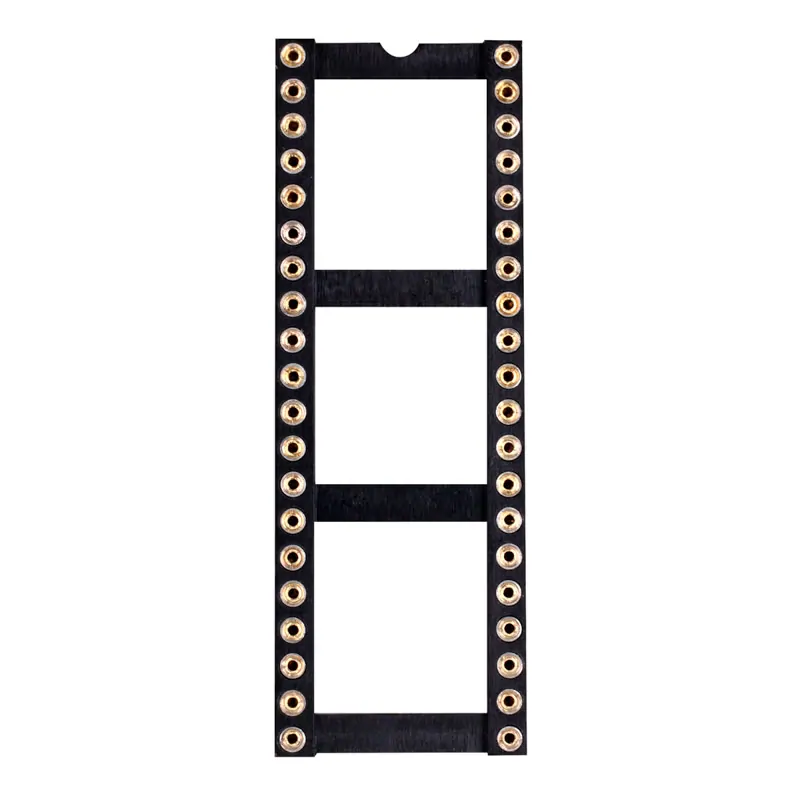

Base Socket 40 Pines Torneados DIP-40

INFORMACIÓN

El socket de 40 pines circulares (o torneados) (también conocido como zócalo o porta-integrados), está diseñado para montar, fijar y desmontar fácilmente circuitos integrados, memorias o microcontroladores “MCU” de 40 pines con encapsulado DIP-40 sin necesidad de soldarlos directamente a placas, evitar dañarlos así como asegurar la alimentación, transmitir y recibir las señales de los circuitos integrados.

En UNIT Electronics contamos con una gran variedad de bases, encuéntralos dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Base Socket
• Tipo de Pin: Torneado Redondo
• Encapsulado: DIP-40
• Pitch: 2.54mm
• Color: Negro
• Voltaje de funcionamiento: 500 V
• Corriente Nominal: 3 A
• Temperatura de Funcionamiento: -40 °C a 105 °C
• Número de pines: 40 pines
• Montaje: THT
• Dimensiones: 50 x 17 x 7 mm
• Peso: 3.03g

DOCUMENTACIÓN Y RECURSOS

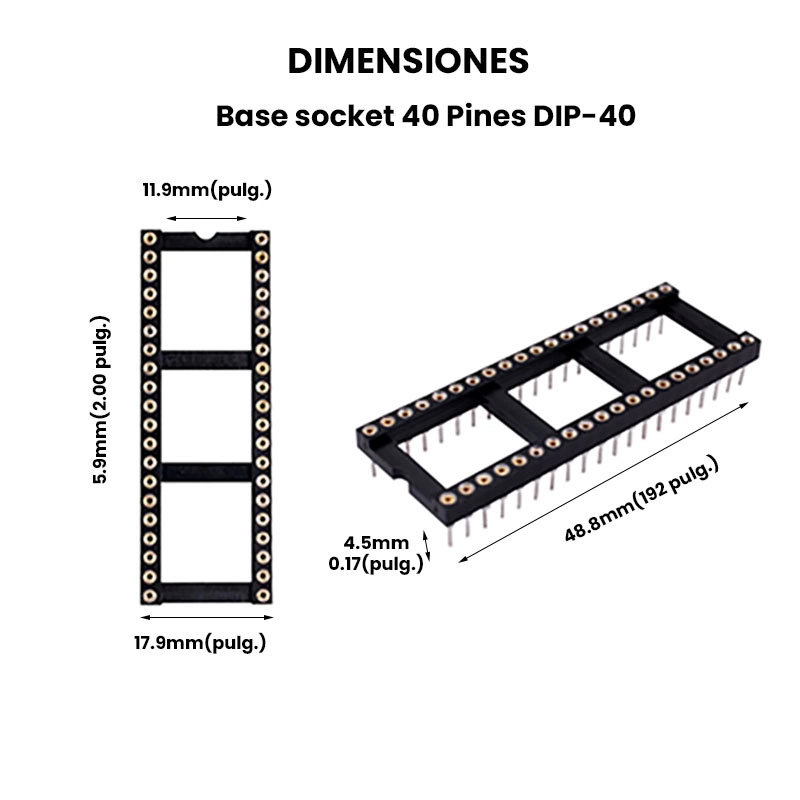

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo utilizar base socket 40 pines?

Para utilizar una base socket, te recomendamos lo siguiente:

• Asegúrate que el IC o MCU sean compatible con la base socket de 40 pines
• Puedes utilizar una placa PCB perforada de una cara o dos caras para soldar la base socket
• También puedes integrarlos en tus diseños PCBs con placa fenólica

Aplicaciones de las bases socket incluyen:

1. Conectar y fijar MCUs a placas PCBs
2. Permitir la compatibilidad entre diferentes modelos de MCUs y ICs
3. Proporcionar alimentación y señales necesarias para el funcionamiento del MCU
4. Facilitar la actualización o reemplazar el MCU.
