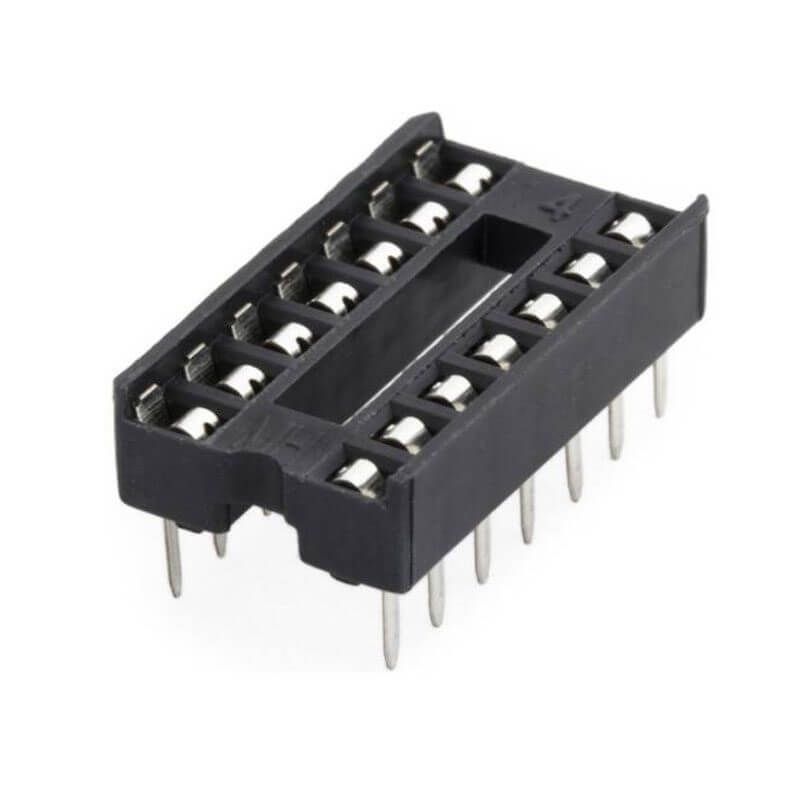

Base Socket 14 Pines IC DIP-14 Slim

INFORMACIÓN

Base socket 14 pines, también conocido como zócalo ó porta-integrados. El socket de 14 pines tiene tamaño delgado “Slim”, esta diseñado para montar, fijar y desmontar fácilmente circuitos integrados “IC”, memorias o microcontroladores “MCU” de 14 pines con encapsulado DIP-14 sin necesidad de soldarlos directamente a placas PCB´s, evitar dañarlos así como asegurar la alimentación, transmitir y recibir las señales de los circuitos integrados.

En UNIT Electronics contamos con los sockets mas utilizados, encuéntralos dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Base Socket
• Color:  Negro
• Encapsulado: DIP-14
• Número de pines: 14 pines
• Tamaño: Delgado “Slim”
• Separación entre pines (Pitch): 2.54mm
• Montaje: THT

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Footprint

INFORMACIÓN ADICIONAL

¿Cómo utilizar base socket 14 pines?

Para utilizar una base socket, te recomendamos lo siguiente:

• Asegúrate que el IC o MCU sean compatible con la base socket de 14 pines
• Puedes utilizar una placa PCB perforada de una cara o dos caras para soldar la base socket
• También puedes integrarlos en tus diseños PCBs con placa fenólica

Aplicaciones de las bases socket incluyen:

1. Conectar y fijar MCUs a placas PCBs
2. Permitir la compatibilidad entre diferentes modelos de MCUs y ICs
3. Proporcionar alimentación y señales necesarias para el funcionamiento del MCU
4. Facilitar la actualización o reemplazar el MCU.

¿Qué es una base socket?

Una base socket es un componente sobre el cual se puede montar un circuito integrado cuando no queremos que este se dañe al momento de añadirlo en una placa de cobre, las terminales o pines del socket se soldán en lugar de los pines del circuito integrado de esta manera, si hay algún error al momento de soldar el socket, puede ser remplazado por un nuevo socket, de esta manera no se dañara para nada el IC.
