ASR-PRO Reproduccion de Reconocimiento de Voz

$ 79.00

57 disponibles

CANTIDAD	PRECIO
10 piezas	$ 69.99
25 piezas	$ 63.07
35 piezas	$ 57.40

SKU: AR4786 Categorías: ATTINY & STM32 & OTROS, TARJETAS DE DESARROLLO Etiquetas: 4 MB, Altavoz, ASR, ASR-PRO, audio, Block, bocina, entranamiento, GPIO, i2c, micro, microfono, Mute, Pro, pwm, Reconocimiento, reconocimiento de voz, Reproducción, skarch, SPI, USB a TTL, Voz

INFORMACIÓN

La ASR PRO Reproducción de Reconocimiento de Voz es una placa de reconocimiento offline diseñada para integrarse en proyectos electrónicos y de automatización, capaz de identificar comandos hablados sin necesidad de conexión a internet. Esta procesa localmente el audio captado por el micrófono externo (NO INCLUIDO), comparándolo con un conjunto de palabras o frases previamente grabadas en su memoria; cuando reconoce una coincidencia, activa salidas digitales (GPIO) o ejecuta acciones programadas, es necesario usar un altavoz externo y un convertidor USB a TTL.

La ASR PRO se utiliza en una gran variedad de proyectos donde se requiere control por voz sin depender de internet, siendo ideal para domótica, robótica, sistemas de asistencia, juguetes interactivos, control de electrodomésticos, apertura de puertas con relé, y dispositivos para personas con movilidad reducida. Es compatible con múltiples tarjetas de desarrollo gracias a sus pines GPIO y comunicación serial, pudiendo trabajar junto a Arduino (UNO, Nano, Mega), ESP8266, ESP32, STM32, e incluso Raspberry Pi mediante UART.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Tarjeta de desarrollo
Marca: ASR PRO.
Color PCB: Negro.
Voltajes:
- De Operación: 5 VDC.
- Lógica: 3.3 VDC.
Consumo típico: < 500 mA.
Frecuencia del Sistema: 240 MHZ.
Memorias:
- SRAM: 640 KB.
- FLASH: 4 MB.
Velocidad del puerto serie: 9600 bps.
Entrada de Audio: Micrófono Externo (NO INCLUIDO).
Salida de Audio: Speaker Externo (NO INCLUIDO).
Reconocimiento offline (no requiere internet).
Memoria interna para comandos (número de comandos variable según frase).

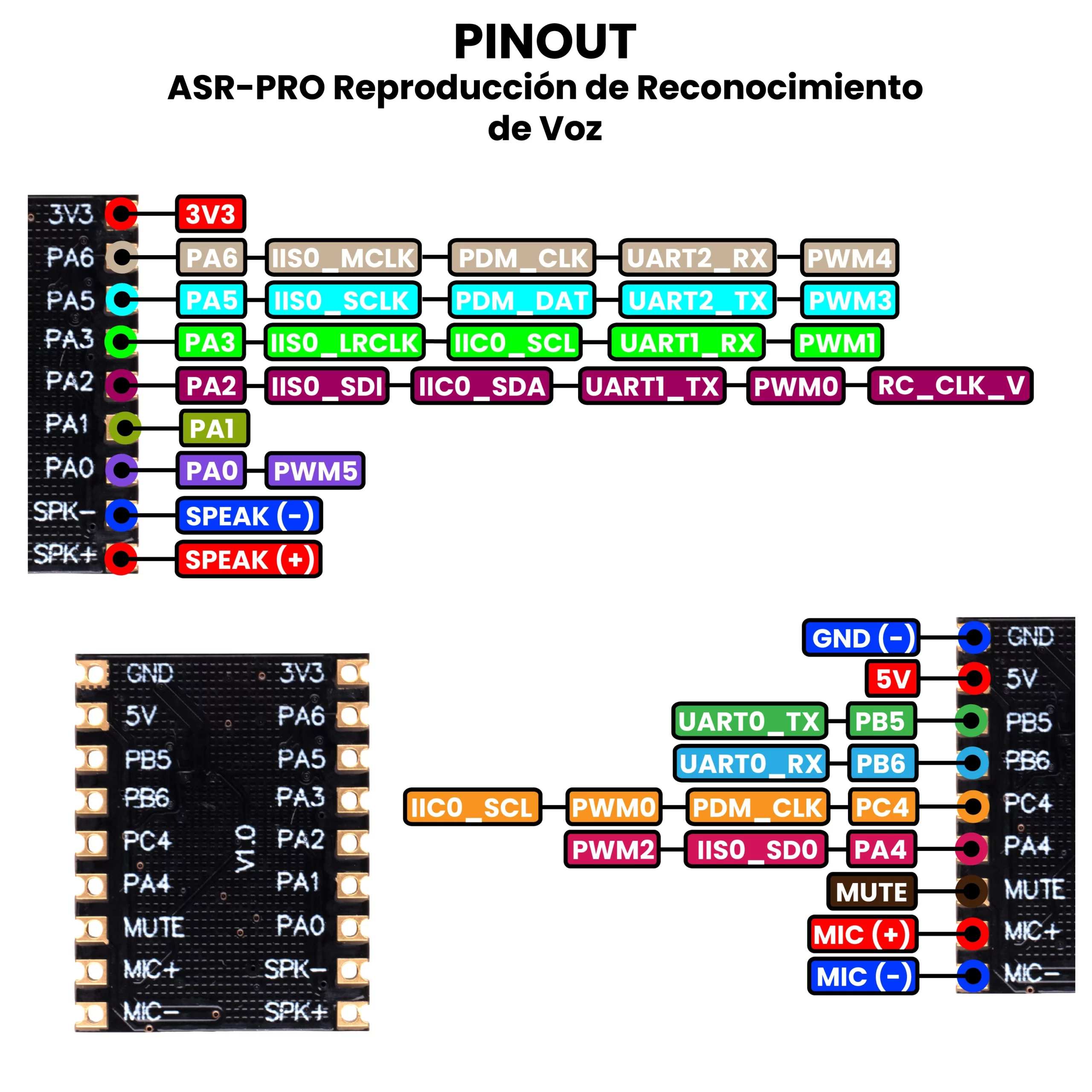

Interfaces:

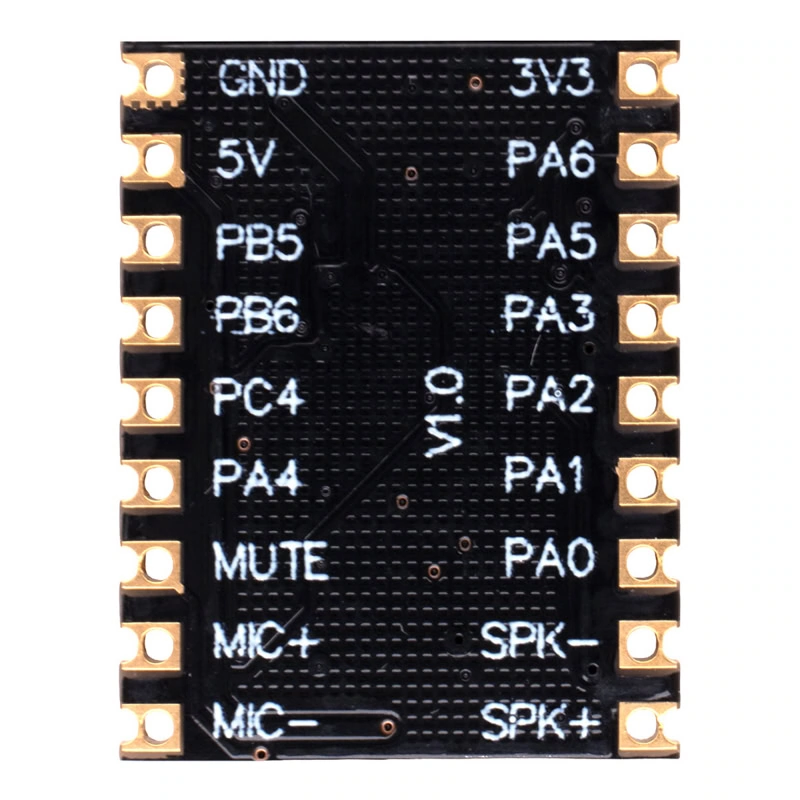

- Pines GPIO: PA0 – PA6, PB5 – PB6, PC4, MUTE.
- GND, 5V, 3V3.
- Comunicación UART / Serial para configuración y control.
- I2C.
- PWM.
- SPI.

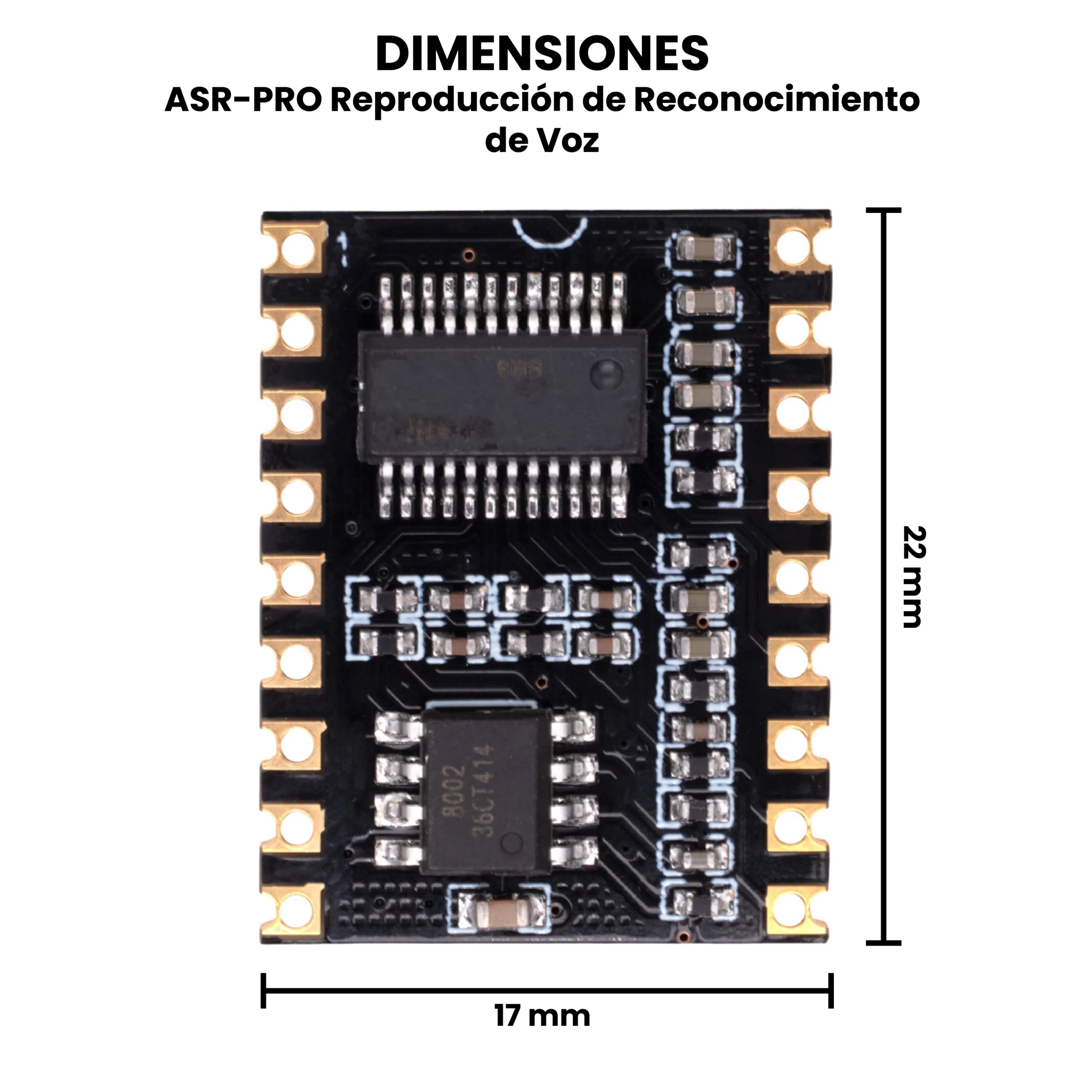

Dimensiones: 22 mm x 17 mm x 3 mm.
Peso: 2.44 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Puntos a Considerar.

Es necesario el cambio de idioma (Chino predeterminado).
Es necesario un altavoz.
Es necesario un micrófono.

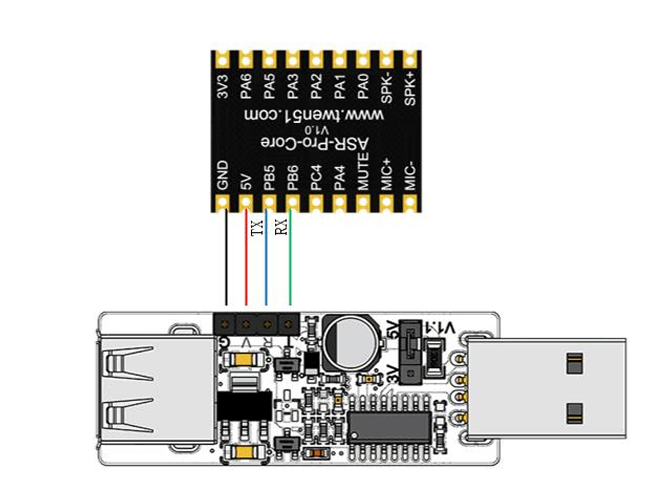

Es necesario un convertidor USB a TTL.
Usa frases de 2 a 4 palabras (ej. “enciende la luz”).
Evita palabras muy cortas como “sí”, “no”, “ok”.
No grabes comandos que suenen muy parecidos entre sí.
Funciona mejor en ambientes silenciosos.
Evita grabar comandos con música o voces de fondo.
Si el lugar es ruidoso, habla un poco más cerca del micrófono (20 cm aprox.).
El reconocimiento es dependiente del hablante.
La misma persona que graba los comandos debe usarlos.
Cambios fuertes de tono o acento pueden afectar el reconocimiento.
Los GPIO son de 3.3 V.
No conectes directamente señales de 5 V hacia los pines del módulo.
Usa divisor de voltaje o level shifter si trabajas con Arduino UNO/Nano.
Usa una bocina de 4Ω u 8Ω.
No conectes parlantes muy grandes directamente.
Evita cortocircuitar la salida de audio.
Lleva una lista de qué comando controla qué pin.
Guarda primero los comandos más importantes.
Si se satura la memoria, borra y vuelve a grabar ordenadamente.

Software de Programación.

El software que se utiliza para programar y trabajar con placas tipo Tewen Block / Tianwen Block se llama Tianwen Block (天问Block), un entorno de programación gráfica tipo bloques que permite desarrollar firmware para varias familias de microcontroladores e incluso módulos de voz como el ASR-PRO.

¿Qué es Tianwen Block?

Es un software de desarrollo visual para programar placas compatibles sin escribir código tradicional, usando bloques (similar a Scratch).
Soporta múltiples familias de microcontroladores (como C51, STC12, STC15, STC8, etc.) y placas personalizadas.
Permite ver ejemplos, cargar proyectos, programar el hardware e incluso administrar trabajos si se usa con fines educativos.

¿Para qué sirve con Tewen/Tianwen Block?

Es ideal para programar la placa desde la PC (Windows) de forma visual.
Permite cargar y compilar programas para la placa y enviarlos por USB o programador compatible.
Tiene plantillas y ejemplos para facilitar el desarrollo.

Para encontrar la versión del software (y descargarlo), busca “天问Block 最新版本” o “Tianwen Block download” en páginas de descarga de recursos chinos o en repositorios tipo CSDN, donde suele estar disponible un archivo ZIP con el instalador.
