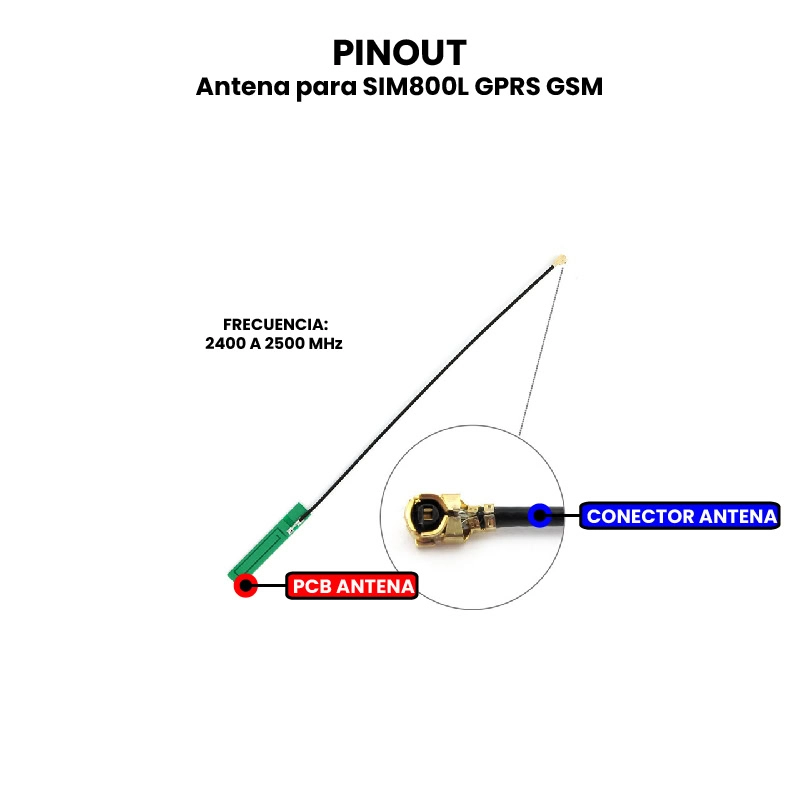

AR0128 - Antena para SIM800L GPRS GSM PINOUT

Antena para SIM800L GPRS GSM

$ 18.00

Sin existencias

CANTIDAD	PRECIO
10 piezas	$ 15.54
25 piezas	$ 13.69
35 piezas	$ 12.24

SKU: AR0128 Categorías: ANTENAS, INALÁMBRICOS, MÓDULOS Etiquetas: 2400 MHz, 2500 MHz, 50 Ohm, antena, Gprs, GSM, INALAMBRICO, modulo, pcb, SIM800L

INFORMACIÓN

La antena para SIM800L GPRS GSM es un componente diseñado específicamente para mejorar la recepción y transmisión de señal en módulos de comunicación SIM800L, los cuales permiten conectividad GSM (voz y SMS) y GPRS (datos móviles) en proyectos electrónicos. Esta antena se conecta al módulo a través de un conector IPX, u.FL o mediante un pin tipo resorte, dependiendo del modelo, y permite que el dispositivo se comunique con redes celulares 2G. Su uso es esencial para asegurar una conexión estable y de largo alcance, especialmente en zonas con señal débil.

La antena para SIM800L GPRS GSM se utiliza para optimizar la recepción y transmisión de señal celular en proyectos que requieren comunicación móvil mediante el módulo SIM800L, siendo esencial para garantizar una conexión estable con redes GSM 2G. Entre sus usos y aplicaciones más comunes se encuentran los sistemas de rastreo GPS, alarmas y monitoreo remoto, telemetría, notificaciones vía SMS, control de dispositivos por mensaje de texto, y soluciones IoT en zonas rurales o sin acceso Wi-Fi. Esta antena es compatible con diversas tarjetas de desarrollo, como Arduino Uno, Mega y Nano, ESP32, ESP8266, STM32, y Raspberry Pi, ya que permite que estos controladores se comuniquen eficientemente con la red celular a través del módulo SIM800L. Su fácil integración la convierte en una herramienta clave en proyectos de automatización y comunicación remota.

ESPECIFICACIONES Y CARACTERÍSTICAS

Frecuencia: 2400 a 2500 MHz.
Ganancia: 3.0 ± 0.7 dBi.
Impedancia: 50 Ohm.
Conector: I-PEX.
Temperatura de Operación: -40 °C a 65 °C.
Material soporte: PCB.

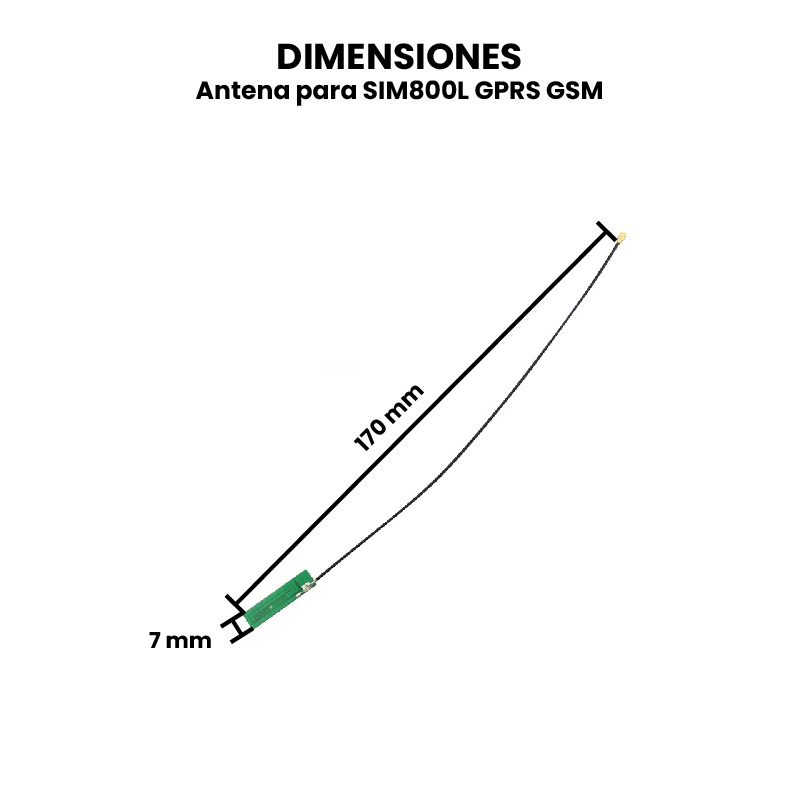

Dimensiones: 170 mm x 7 mm x 5 mm.
Peso: 1 g.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

SIM800L cargar comandos AT con Arduino – Blog Unit Electronics

INFORMACIÓN ADICIONAL

¿Cómo usar la Antena para SIM800L GPRS GSM?

Materiales necesarios:

1x Módulo SIM800L (versión con IPX o resorte).
1x Antena GPRS/GSM compatible (resorte o conector IPX/u.FL).
1x Arduino Uno.
1x Fuente de alimentación externa de 4V a 4.2V (puede ser un step-down con Li-Ion o fuente regulada).
Cables jumper.
1x Tarjeta SIM activa (sin PIN y con saldo/SMS).

Conectar la antena.

Existen dos tipos de antena para SIM800L:

Antena tipo resorte: Solo debes soldarla directamente en el pin de antena del módulo.

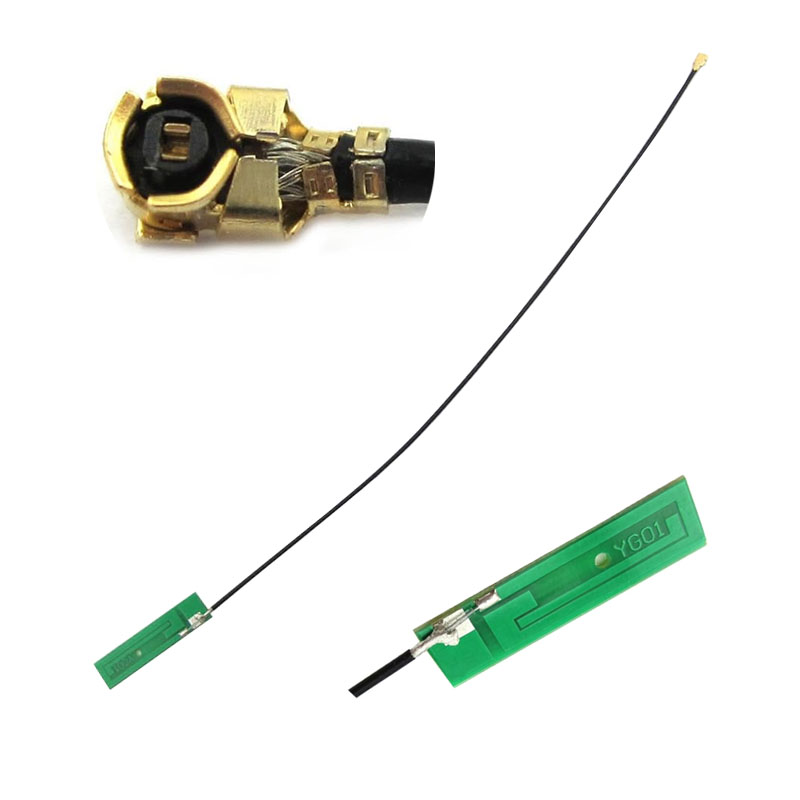

Antena externa con conector IPX (u.FL): Conéctala cuidadosamente al conector dorado del SIM800L (se usará de este tipo).

Este paso es crucial. El módulo SIM800L requiere una buena señal GSM para funcionar correctamente. Sin antena, puede no registrarse en la red.

Conexión entre Arduino y SIM800L.

El módulo SIM800L no opera con 5V directamente. Usa un regulador de voltaje de 5V a 4.2V y nivel lógico (si es necesario).

Diagrama de conexión:

SIM800L —– Arduino UNO

VCC (4.2V) → Fuente externa 4.2V.
GND → GND.
TX → Pin 10 (RX Arduino).
RX → Pin 9 (TX Arduino) *usar divisor de voltaje*.

Coloca una resistencia de 1kΩ en serie con otra de 2kΩ entre el pin 9 del Arduino y RX del SIM800L (para bajar de 5V a 3.3V).

Código Arduino para enviar un SMS.

Abre el Arduino IDE y pega el siguiente código:

#include <SoftwareSerial.h>

SoftwareSerial sim800(10, 9); // RX, TX

void setup() {
  Serial.begin(9600);
  sim800.begin(9600);

  delay(1000);
  Serial.println("Iniciando módulo...");

  // Comando AT para comprobar comunicación
  sim800.println("AT");
  delay(1000);

  // Establece el modo SMS
  sim800.println("AT+CMGF=1");
  delay(1000);

  // Número al que enviar el SMS (cambia por el tuyo)
  sim800.println("AT+CMGS=\"+521234567890\"");
  delay(1000);

  // Mensaje de texto
  sim800.print("¡Hola desde Arduino y SIM800L!");
  delay(1000);

  // Enviar (Ctrl+Z = 26 en ASCII)
  sim800.write(26);
  delay(5000);
}

void loop() {
}
