INFORMACIÓN
El Amplificador XY-P15W Bluetooth 5.0 10W/15W/20W es un módulo de audio compacto y versátil que combina la función de amplificación con conectividad inalámbrica moderna. Funciona con la tecnología de amplificación Clase D, lo que le permite ofrecer un sonido potente y de alta fidelidad con una eficiencia superior al 90%, reduciendo el consumo de energía y la generación de calor. Integra Bluetooth 5.0, lo que asegura una transmisión de audio estable, rápida y con menor latencia desde dispositivos como teléfonos, tabletas o computadoras. Según la configuración de la fuente de alimentación y la impedancia de los altavoces, puede entregar 10W, 15W o hasta 20W de potencia de salida, manteniendo una baja distorsión y una excelente calidad de sonido.
El Amplificador XY-P15W Bluetooth 5.0 10W/15W/20W se utiliza en una gran variedad de aplicaciones de audio gracias a su tamaño compacto y conectividad inalámbrica. Sus principales usos incluyen la construcción de bocinas portátiles Bluetooth, sistemas de audio casero DIY, radios y reproductores multimedia personalizados, así como en equipos de escritorio para mejorar la calidad del sonido en computadoras o televisores. También se emplea en sistemas de sonido para automóviles o motocicletas, ya que puede alimentarse fácilmente con fuentes de 12V. Además, es ideal para proyectos educativos y de prototipado donde se requiera integrar audio de forma sencilla y sin cables, ofreciendo una solución práctica y moderna para crear altavoces inalámbricos de bajo consumo pero con buena potencia. También es ideal para conectar altavoces de 4 Ω ,8 Ω y 16 Ω directamente y poder transmitir audio vía Bluetooth.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: XY-P15W.
- Voltaje de Funcionamiento: 8 V a 24 VDC.
- Corriente de consumo: 2 A.
- Versión de Bluetooth: 5.0.
- Rango de Comunicación Bluetooth: 15 m sin obstáculos.
- Tipo de Canal: Estéreo 2.0.
- Temperatura de trabajo: -40 °C ~ 85 °C.
- Humedad de trabajo: 0% ~ 95% RH.

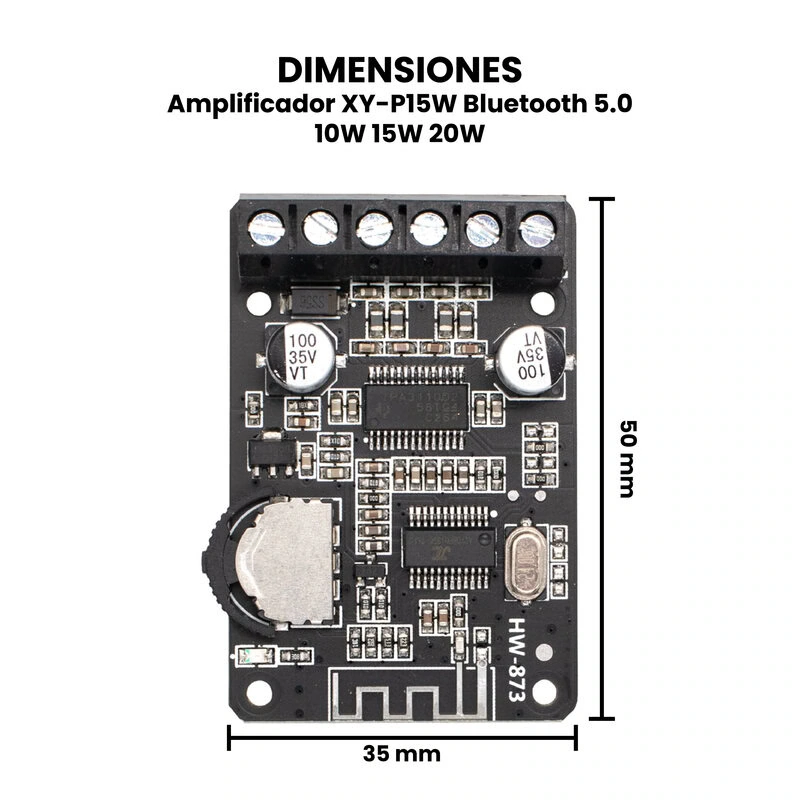

- Dimensiones: 50 mm x 35 mm x 15 mm.
- Peso: 23 g.
- Rangos de Potencia de Salida (1 KHz).
| Bocina | Voltaje | Potencia |
| 4 Ω | 12 V | 16 W |
| 8 Ω | 12 V | 10 W |
| 16 V | 15 W | |
| 20 V | 20 W | |
| 24 V | 30 W
(Agregar disipador) |
- Altavoz (30 W ~ 150 W)
| Bocina | Voltaje |
| 4 Ω | 8 V a 12 V |
| 8 Ω | 8 V a 24 V |
| 16 Ω | 8 V a 24 V |
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones de Uso.
- La placa del amplificador de potencia debe estar lo más lejos posible de la señal WIFI (enrutador) para evitar interferencias en la señal.
- Tensión de alimentación recomendada DC 8 ~ 24V. El módulo se dañará si la tensión de entrada es superior a 26V.
- El voltaje de entrada no puede ser superior a 12V si conecta un altavoz de 4 ohm.
- El voltaje de entrada no puede superar los 24 V si conecta un altavoz de 8 ohmios.
- Se recomienda utilizar una fuente de alimentación de 2A o superior.
- Necesita agregar disipador de calor adicional si la potencia de salida es superior a 20 W * 2.
- No utilice cables demasiado largos para evitar la interferencia de la señal.
- Se recomienda utilizar un altavoz de más de 30 W para evitar daños en el altavoz.
- Lea el manual de uso y la descripción antes de usar.
Pasos para comenzar el uso del XY-P15W.

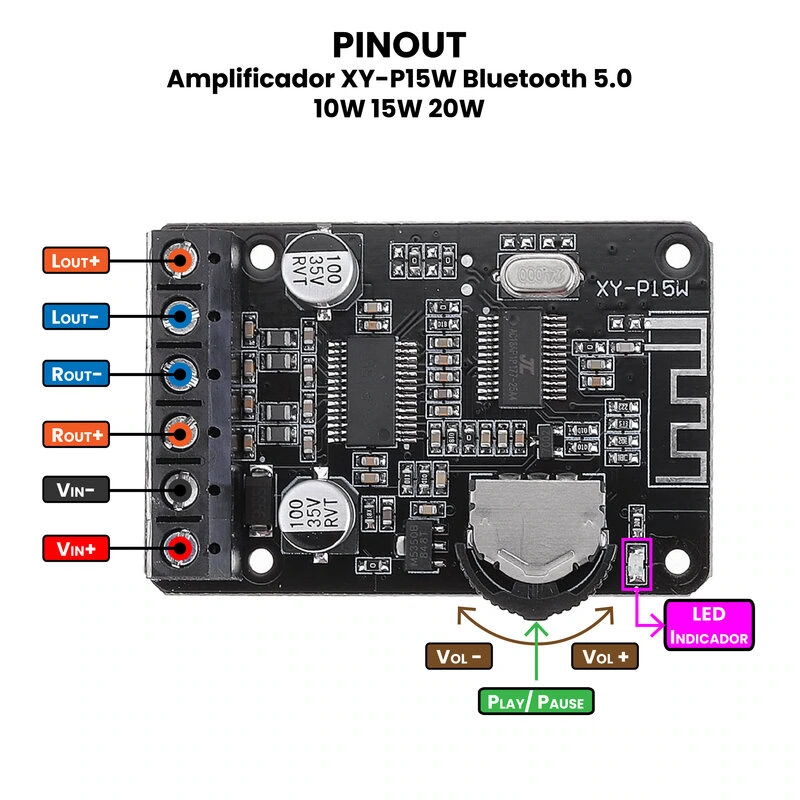

- Elija el altavoz correcto y conéctelo como se muestra en el diagrama de cableado.
- Conéctese a la fuente de alimentación derecha desde el terminal de entrada. El indicador LED parpadeará y significa que el módulo ingresa al modo de emparejamiento. Y luego una voz le indicara que se iniciara el emparejamiento.
- Encienda Bluetooth en el teléfono.
- Seleccione el dispositivo Bluetooth ‘XY-P15W’ en su lista de dispositivos Bluetooth.
- El indicador LED se mantendrá encendido y significa que el módulo está conectado correctamente y está esperando para reproducirse.
- El módulo reproducirá música después de seleccionar música en el teléfono. El indicador LED seguirá parpadeando lentamente.
- El módulo emitirá una voz rápida si se desconecta.
Ajuste de Volumen.
El módulo XY-P15W incluye ajuste de volumen; solo gire a la derecha el botón de ajuste para aumentar el volumen, gire a la izquierda para disminuir el volumen; pulse el botón para reproducir/detener el audio.
Protección de Sobrecaliento.
Cuenta el amplificador con protección segura, protección antirreversa, protección contra cortocircuitos, protección contra sobrecalentamiento (Nota: requiere un disipador de calor cuando la potencia de salida es de más de 20 W x 2).
