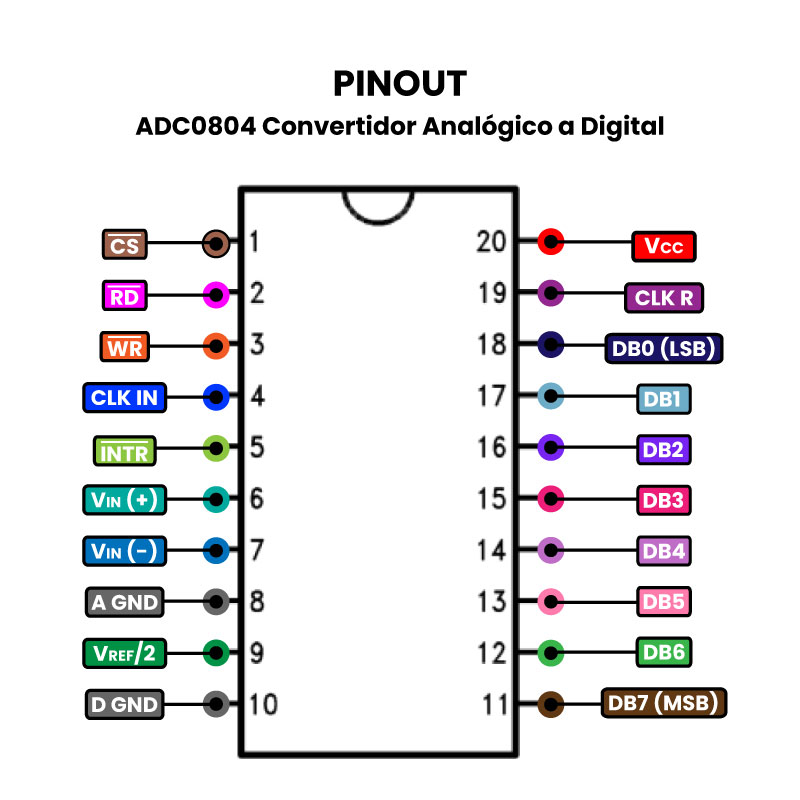

ADC0804 Convertidor Analógico a Digital Pinout V3

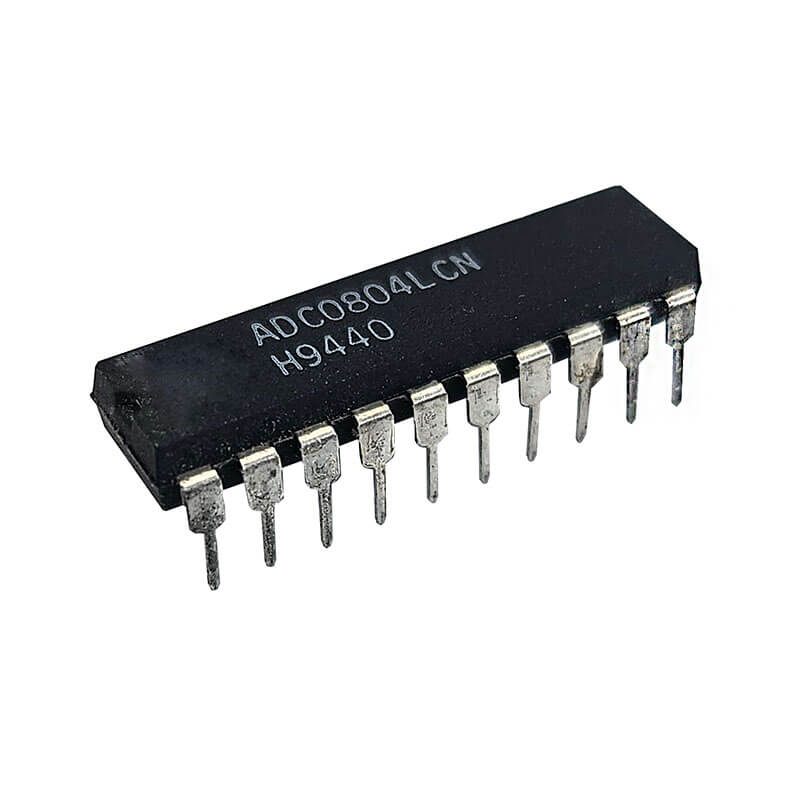

ADC0804 Convertidor Analógico a Digital DIP20

$ 101.00

255 disponibles

CANTIDAD	PRECIO
10 piezas	$ 89.34
25 piezas	$ 80.27
35 piezas	$ 72.87

SKU: AR4198 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: ADC, ADC0804, ADC0804LCN, analogico, convertidor, digital, DIP20

NFORMACIÓN

El ADC0804 Convertidor de señal analógica a digital de 8 bits que cuenta con un solo canal de entrada analógica y una salida digital capaz de mostrar hasta 256 valores de medida diferentes. Este ADC es conocido por su precisión y su capacidad de codificar señales analógicas en un rango de 0 a 5V en valores digitales, proporcionando una resolución de 8 bits. Además, ofrece un paso de tamaño ajustable, permitiendo la codificación de señales de diferentes voltajes analógicos dentro de su rango de funcionamiento. Se alimenta típicamente con una tensión de 5V y es compatible con una variedad de microcontroladores y sistemas digitales, facilitando su integración en numerosos proyectos de adquisición y procesamiento de datos.

El ADC0804 Convertidor es ideal para sistemas de adquisición de datos, donde se necesita convertir señales de sensores analógicos a un formato digital para su procesamiento por microcontroladores y sistemas embebidos. Además, se emplea en proyectos de monitoreo ambiental, instrumentación y control industrial, donde se requiere medir parámetros como temperatura, presión, luz y otros.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Tipo: Convertidor ADC
Matricula: ADC0804
Voltaje de Alimentación: 5V_DC
Empaquetado: DIP20
Rango de Voltajes Analógicos de entrada: 0V – 5V_DC
Conversiones: Hasta 9708 conversiones por segundo en modo de lectura continua

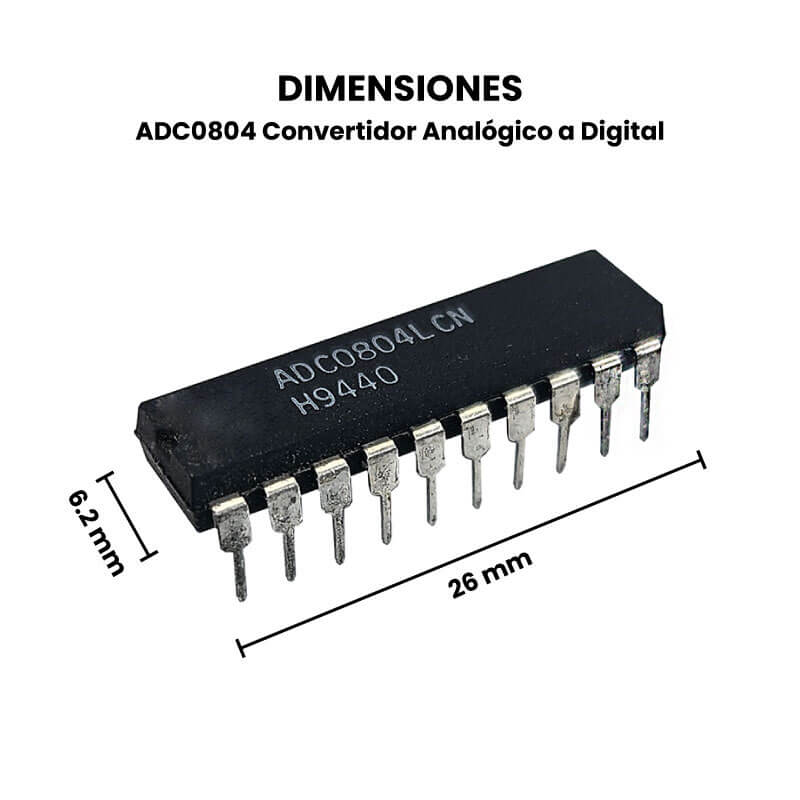

Dimensiones: 26mm x 6.2mm
Peso: 2g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Configuración de Reloj

El tiempo de conversión del valor analógico a un valor digital depende de la fuente de reloj. Se puede conectar un reloj externo en el pin 4 o se puede hacer uso de su reloj incorporado, colocando un circuito RC. El pin CLK IN (pin 4) utiliza un disparador Schmitt para su funcionamiento. Se recomienda evitar la carga capacitiva o de corriente continua pesada en el pin de reloj R, ya que esto puede alterar el funcionamiento normal del convertidor. Para cargas menores de 50 pF, como conducir hasta 7 entradas de reloj de convertidores A/D desde un solo pin de reloj R de un convertidor, están permitidas. Para una carga de línea de reloj mayor, se debe usar un buffer CMOS o TTL de baja potencia o una lógica de entrada PNP para minimizar la carga en el pin de reloj R .
