AD620AN Amplificador de Instrumentación

$ 101.00

1419 disponibles

CANTIDAD	PRECIO
10 piezas	$ 89.10
25 piezas	$ 79.89
35 piezas	$ 72.41

SKU: AR1614 Categoría: AMPLIFICADORES Etiquetas: AD620, AD620AN, amplificador, Amplificador AD620, AR1614

INFORMACIÓN

El AD620AN es un circuito integrado amplificador de instrumentación de bajo costo y alta precisión que se utiliza para amplificar señales débiles, como las bioseñales o las de sensores. Requiere solo una resistencia externa para ajustar la ganancia, que puede variar desde 1 hasta 10,000. Es ideal para aplicaciones médicas (ECG), básculas, sistemas de adquisición de datos y monitores de presión arterial, entre otros.

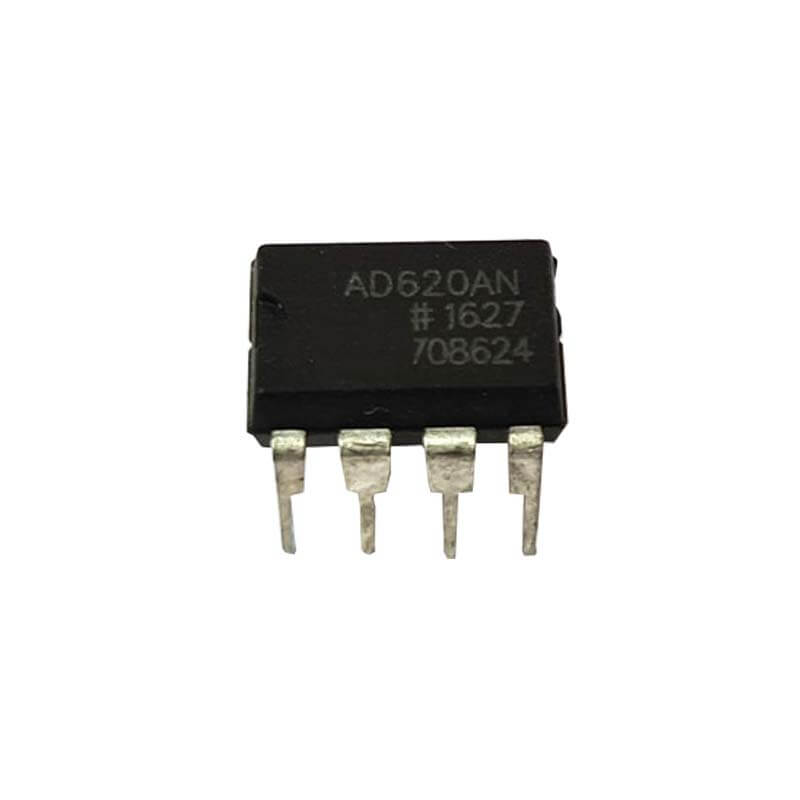

El AD620AN tiene un encapsulado DIP-8 el cual podrás integrar rápidamente a un protoboard y comenzar a realizar tus proyectos o de igual manera contamos con un Módulo AD620 el cual es más fácil de utilizar.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificador Operacional de Instrumentación
Matrícula: AD620AN
Encapsulado: PDIP-8
Montaje: THT
Pitch: 2.54 mm

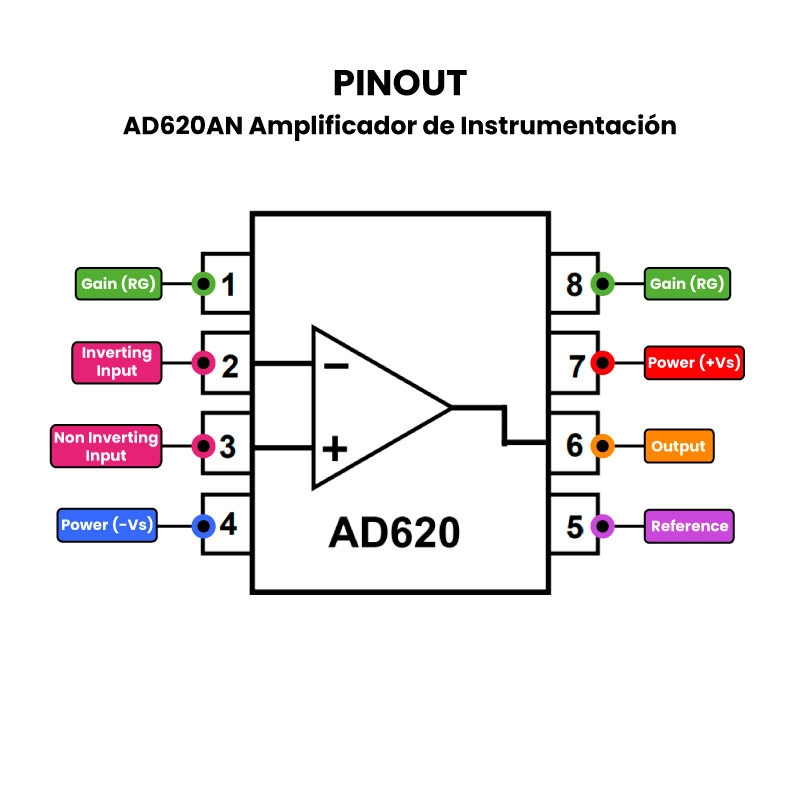

Número de pines: 8
Número de canales: 1
Voltaje de Alimentación: 2.3V – 18V
Corriente de suministro operativo: 900µA
Temperatura de operación: -40 °C a 85 °C

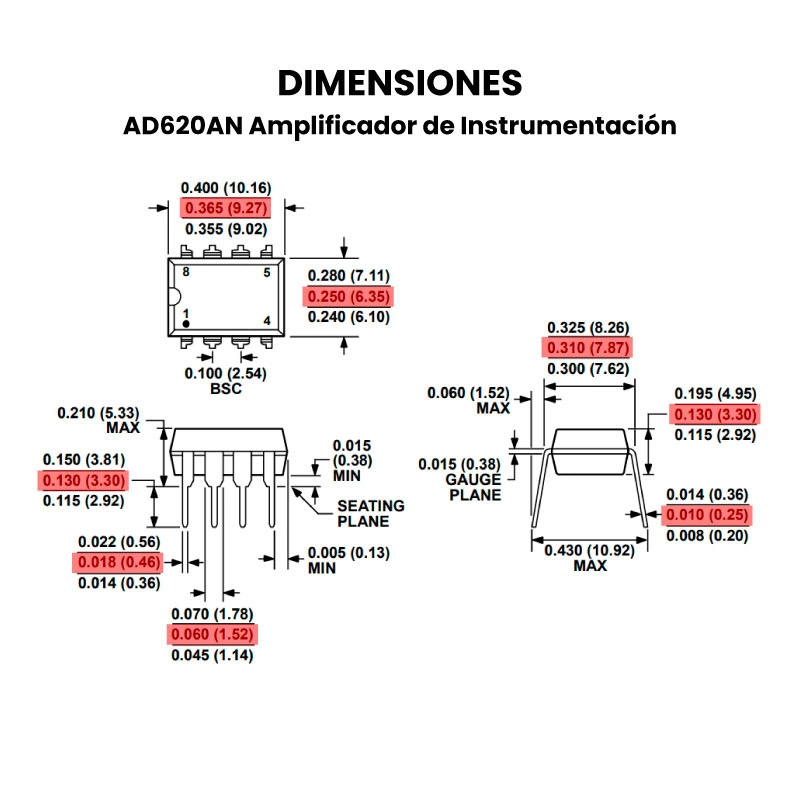

Dimensiones: 10.16 x 6.35 x 4.95 mm
Peso: 0.51 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona un amplificador de instrumentación?

Su principio de funcionamiento se basa en el Amplificador Operacional Diferencial, ya que la operación que este amplificador realiza es la resta de las señales de las dos entradas, las cuales multiplica por un factor. Lo anterior nos permite amplificar señales de muy baja potencia. Además, resuelve los problemas de impedancia de entrada del circuito diferencial (la impedancia S vuelve infinita).

El Amplificador Operacional de instrumentación funciona por medio de dos etapas:

La primera etapa es la pre-amplificación.
Y la segunda es la etapa diferencial.

Características del amplificador de instrumentación

Sus características principales son las siguientes:

Baja impedancia de salida.
Amplificación diferencial.
Alta impedancia de entrada.
La ganancia puede ser modificada.
Un factor de ruido muy próximo a la unidad.
Nivel alto en la razón de rechazo al rizado a la fuente de alimentación.
Se puede construir con encapsulados.
La impedancia, en casos ideales, tiende a ser infinita.
Consiste de 3 amplificadores operacionales.

Aplicaciones de un amplificador de instrumentación

Instrumentación Médica: Utilizado en dispositivos como electrocardiógrafos (ECG) y electromiógrafos (EMG) debido a su alta precisión y baja distorsión.
Sensores de Presión y Carga: Ideal para amplificar señales de sensores de puente, como los transductores de presión y las celdas de carga.
Adquisición de Datos: Empleado en sistemas de adquisición de datos donde se requiere la amplificación de señales pequeñas para su posterior digitalización y análisis.
Instrumentos de Prueba y Medición: Utilizado en equipos de prueba y medición que requieren amplificación precisa de señales analógicas.
