AR5141-74LS85 Comparador de 4 Bits DIP-16 SN74LS85N

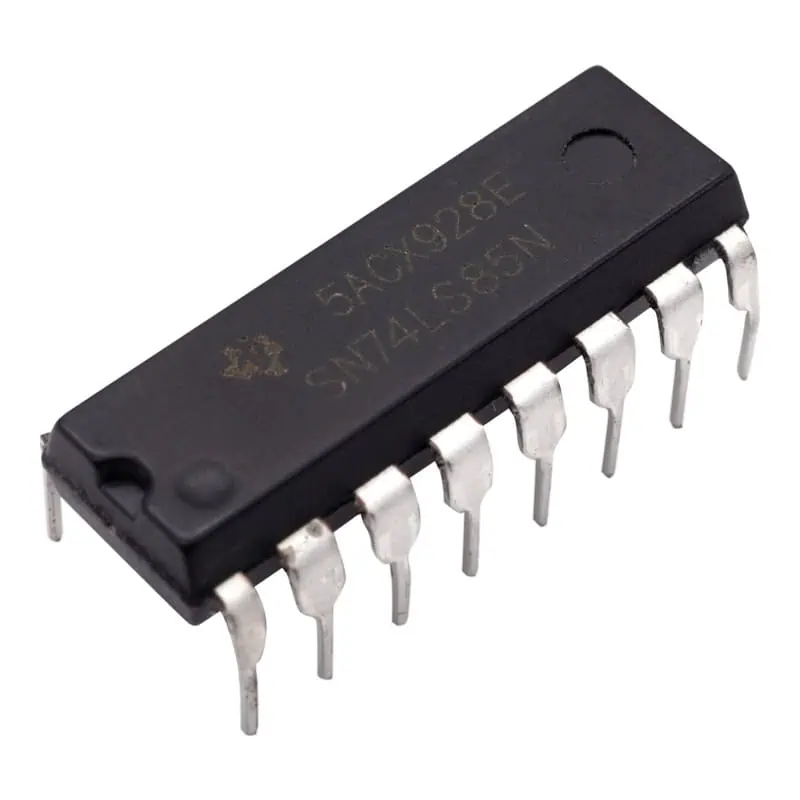

74LS85 Comparador de 4 Bits DIP-16 SN74LS85N

$ 11.00

75 disponibles

CANTIDAD	PRECIO
25 piezas	$ 8.89
100 piezas	$ 7.78
200 piezas	$ 6.22

SKU: AR5141 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: 15 a 20 mA, 16 PINES, 4 bits, 4.75 V a 5.25 V, COMPARADOR, Comparadores de magnitud, SN74LS85N

INFORMACIÓN

El SN74LS85N es un comparador de magnitud de cuatro bits de 16 pines. Este realiza la comparación de códigos binarios directos, cuenta con tres salidas lógicas para determinar si son mayores, menores o iguales, es un estándar en el diseño de sistemas digitales debido a su alta velocidad de procesamiento y su capacidad de expansión. Es fundamental en circuitos donde se requiere toma de decisiones basada en valores numéricos.

El propósito principal del SN74LS85N es comparar números binarios de 4 bits cada uno para determinar si el primero es mayor, menor o igual al segundo, a través de tres salidas activas, cuenta con entradas que permiten conectar varios circuitos SN74LS85N en cascada, para comparar números de 8, 12 y 16 bits.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Comparadores de magnitud

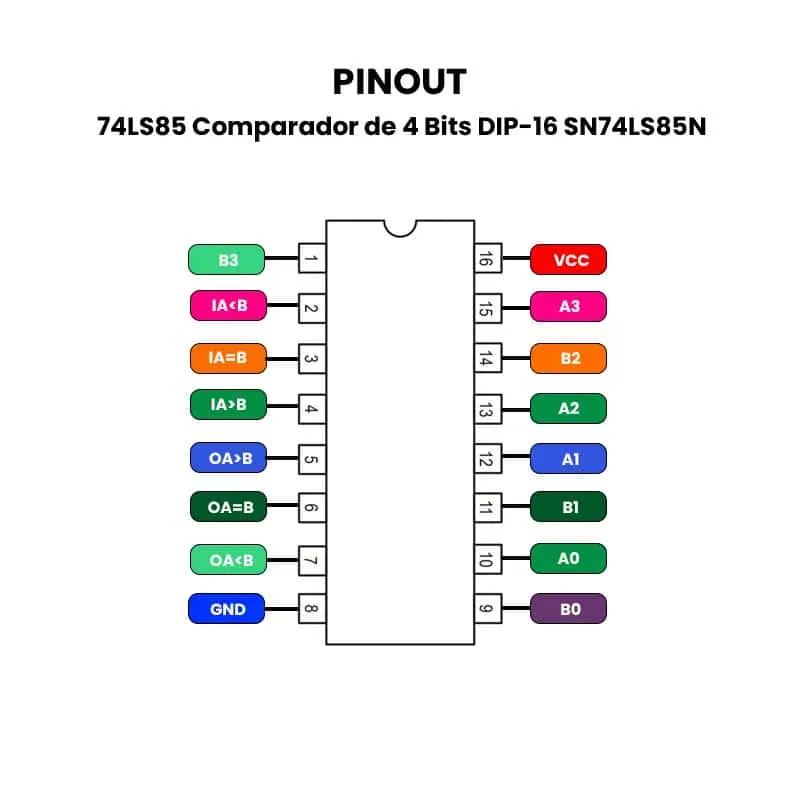

Número de Pines: 16
Encapsulado: PDIP-16
Tipo de comparador: Lógico
Corriente de salida en estado bajo: Máximo 8 mA.
Corriente de salida en estado alto: Máximo 400µA.
Voltaje de alimentación: 4.75 V a 5.25 V
Corriente de suministro operativa: 15 a 20 mA
Tiempo de respuesta: 45 ns
Número de canales / bits: 4 bits
Tipo de suministro: TTL bajo consumo
Temperatura de trabajo: 0°C a 70°C

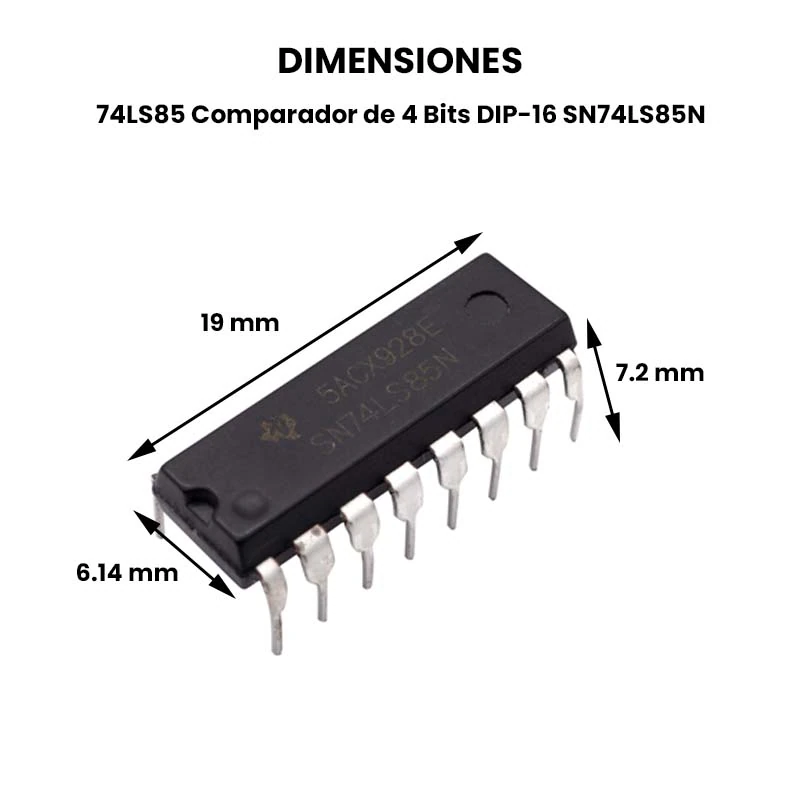

Dimensiones: 19 mm x 6.14 mm x 7.2 mm
Peso: 1.02 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona SN74LS85N?

El SN74LS85N compara bits Si son iguales, pasa a los siguientes bits hasta encontrar una diferencia, Al comparar, solo una de las tres salidas será alta a la vez, gracias a su lógica interna, las salidas son mutuamente excluyentes. Esto garantiza que nunca habrá dos estados activos al mismo tiempo, evitando errores de interpretación en el sistema digital.
