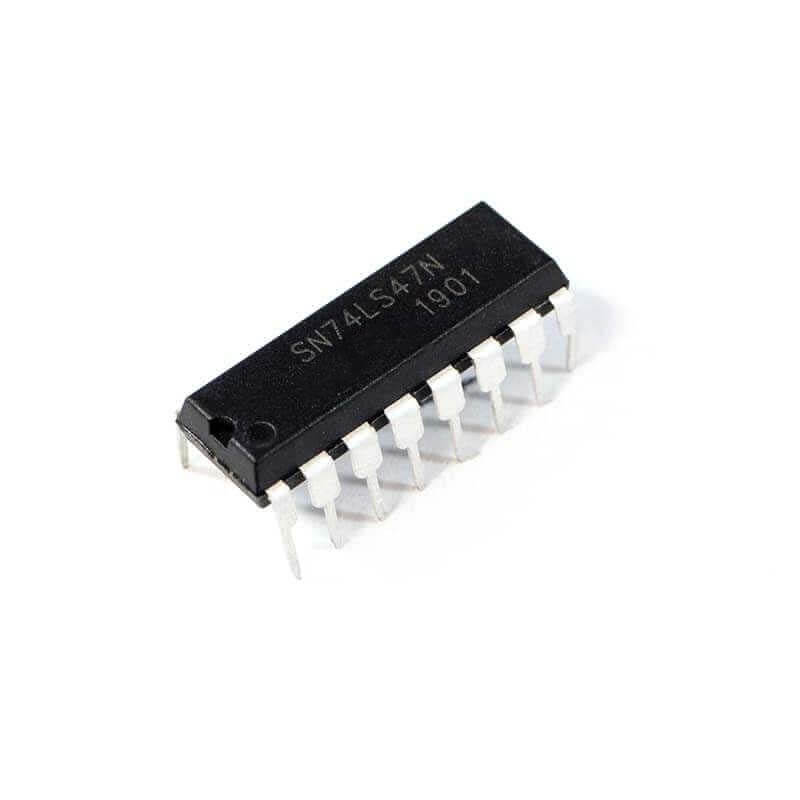

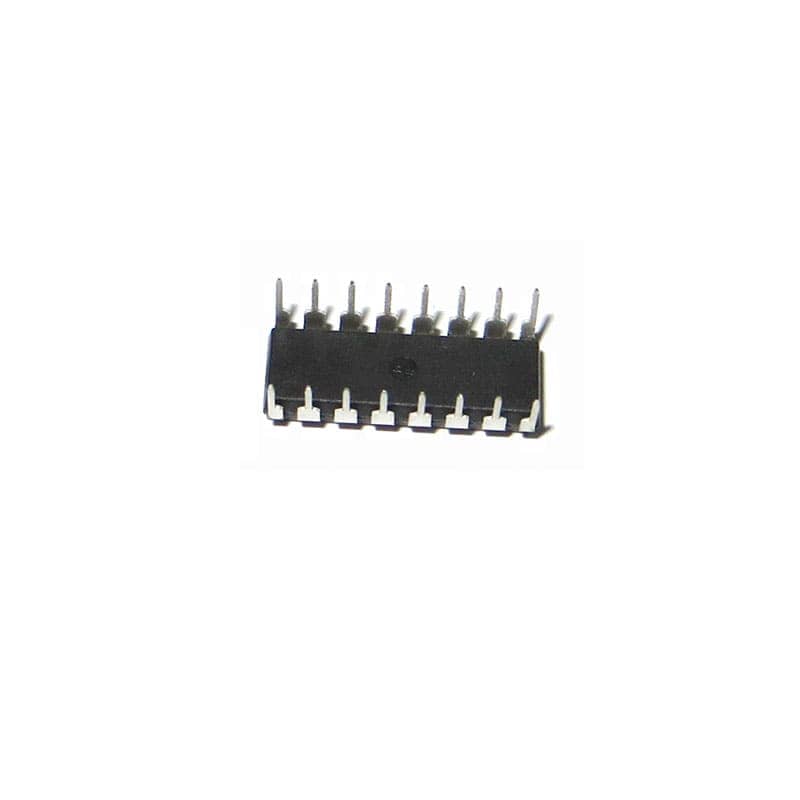

74LS47 Decodificador TTL SN74LS47N
$ 13.00
1637 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 10.57 |
| 100 piezas | $ 9.11 |
| 200 piezas | $ 7.14 |
Comprados juntos frecuentemente
INFORMACIÓN

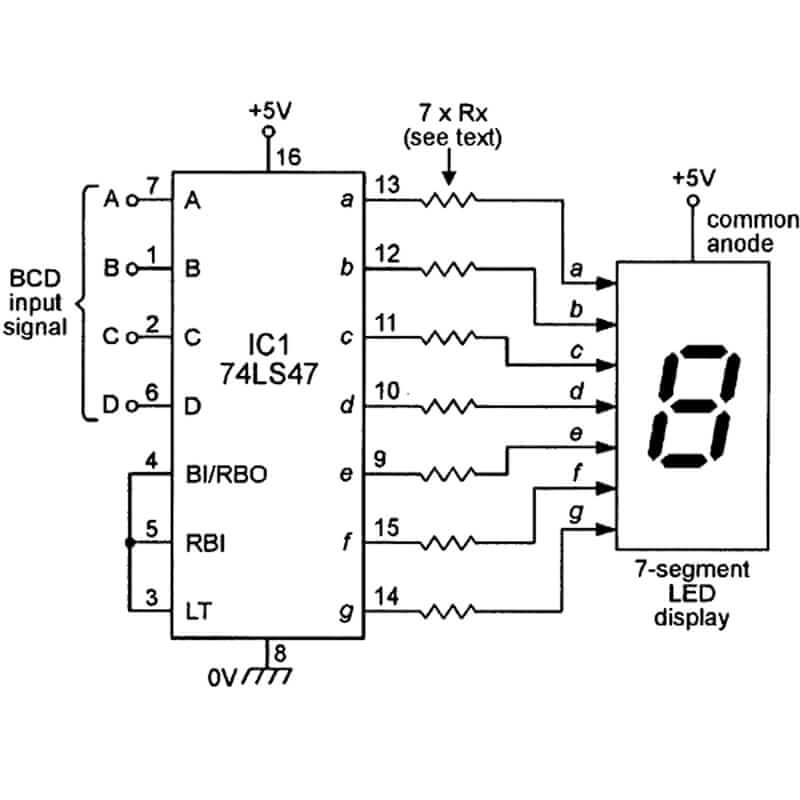

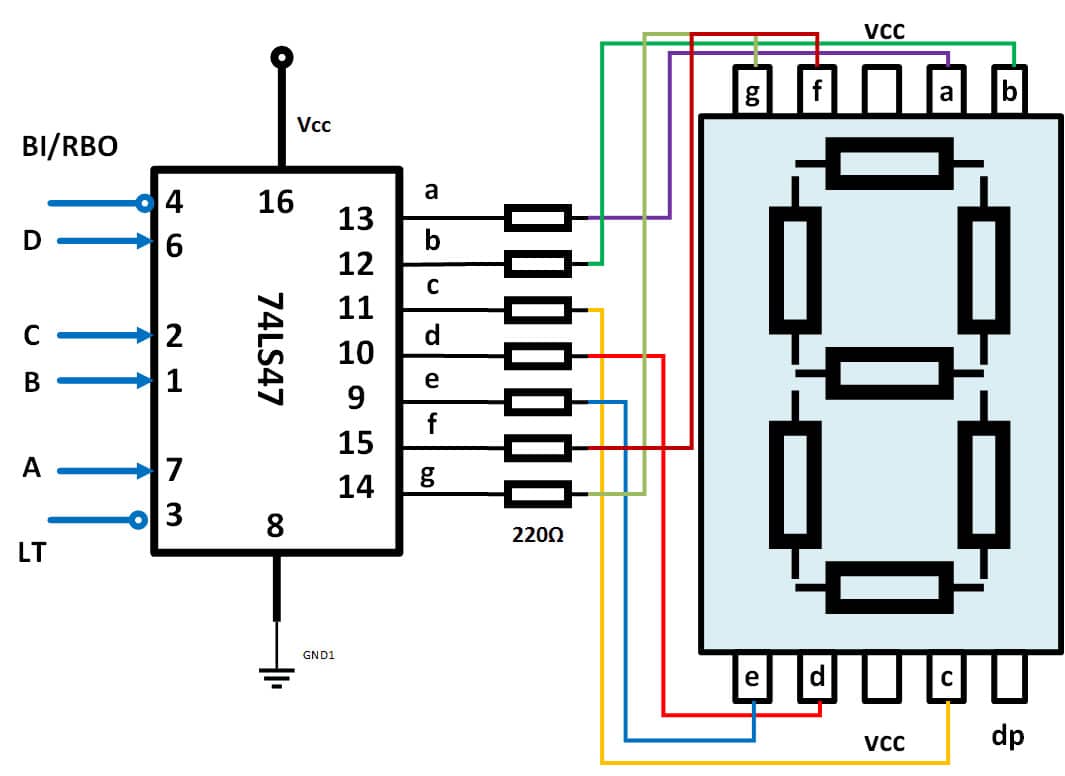

El 74LS47 decodificador es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar display de 7 segmentos de ánodo común en donde la posición de cada barra forma el número decodificado. El 74LS47 es un circuito integrado decodificador de 7 segmentos. Un decodificador es un dispositivo que convierte una secuencia de entradas binarias en una salida más grande con un número de salidas más pequeño. El 74LS47 es un decodificador de 7 segmentos, lo que significa que tiene ocho entradas y siete salidas. Las ocho entradas se utilizan para especificar un número binario y las siete salidas controlan los siete segmentos de un display de 7 segmentos para mostrar el número en formato decimal. El 74LS47 se utiliza a menudo en sistemas de visualización de números y en sistemas de control de dispositivos.
Es un circuito para la conducción de buffers de lámpara o LED de ánodo común. Sirve para verificar la transformación de BCD a binario. A diferencia del circuito 74LS48 es que controla display de 7 segmentos de cátodo común y el 74LS47 es para display de ánodo común.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Decodificador y controlador
- Matrícula: 74LS47
- Familia: LS (Low Power Schottky)
- Encapsulado: PDIP-16
- Montaje: THT
- Pitch: 2.54 mm
- Número de pines: 16
- Número de entradas: 4
- Número de salidas: 7
- Voltaje de operación: 4.75 V a 5.25 V
- Corriente de consumo: 24 mA
- Temperatura de funcionamiento: 0°C a 70°C
- Matrículas similares: SN74LS47, 74LS47N, SN74LS47N

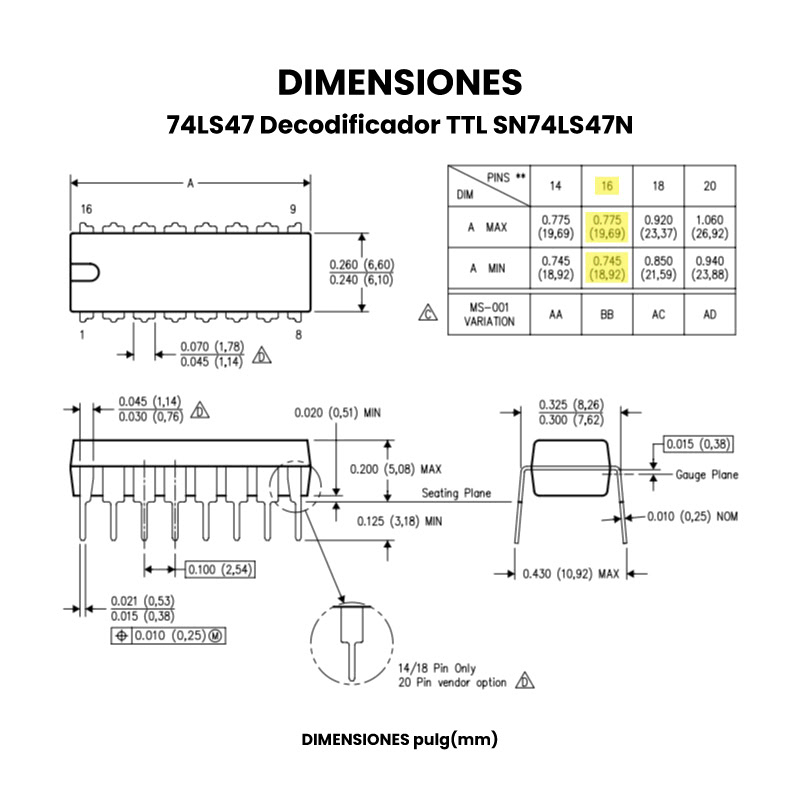

- Medidas: 19.4 x 6.2 x 3.3 mm
- Peso: 1.5 g
DOCUMENTACIÓN.
INFORMACIÓN ADICIONAL
¿Cómo funciona el 74LS47?
Es un dispositivo que “decodifica” un código de entrada en otro. Es decir, transforma una combinación de unos y cero, en otra. Esto quiere decir que transforma el código binario en el código de 7 segmentos. El decodificador recibe en su entrada el número que será visualizado en el display. Para un valor de entrada, cada salida toma un estado determinado (activada o desactivada).
La entrada consiste en 4 patas o pines donde el decodificador recibe los números binarios. Podemos ingresar valores de 0 a 9 en formato binario.
Una característica de sus circuitos es que pueden incorporar control de puesta a 0 de flanco. Tanto positivo como negativo automático. Pueden aplicarse para la selección de diferentes puertos y lograr la comunicación de la computadora con varios dispositivos externos.
Si requieres otros circuitos integrados puedes revisarlos ¡¡Aquí!!

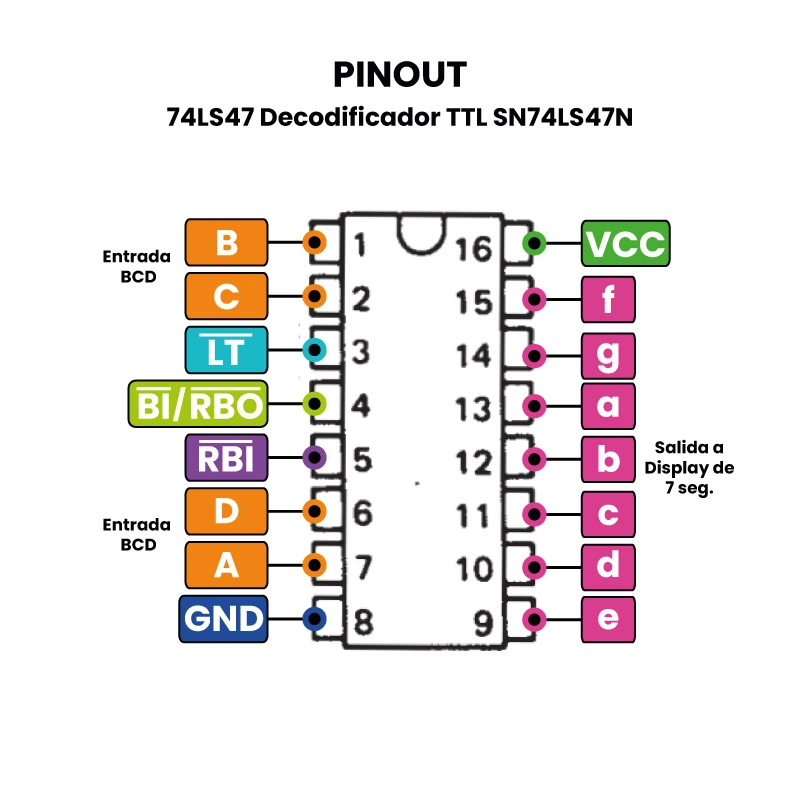

¿Qué funciones tienen los pines del 74LS47?
-
- Entradas: 4 pines de entrada para ingresar el dígito a mostrar en binario.
- Salidas: 7 pines de salida, uno para cada segmento.
- Control: 3 pines de control.
- Alimentación: 2 pines para alimentación.

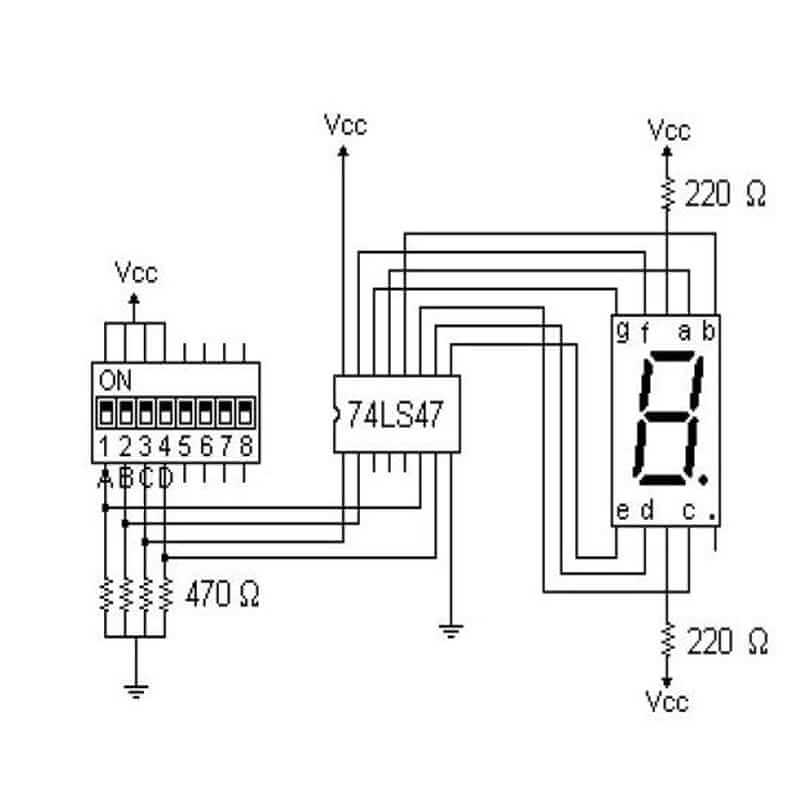

Este integrado es muy utilizado con display de 7 segmentos y con el contador 74LS90.
