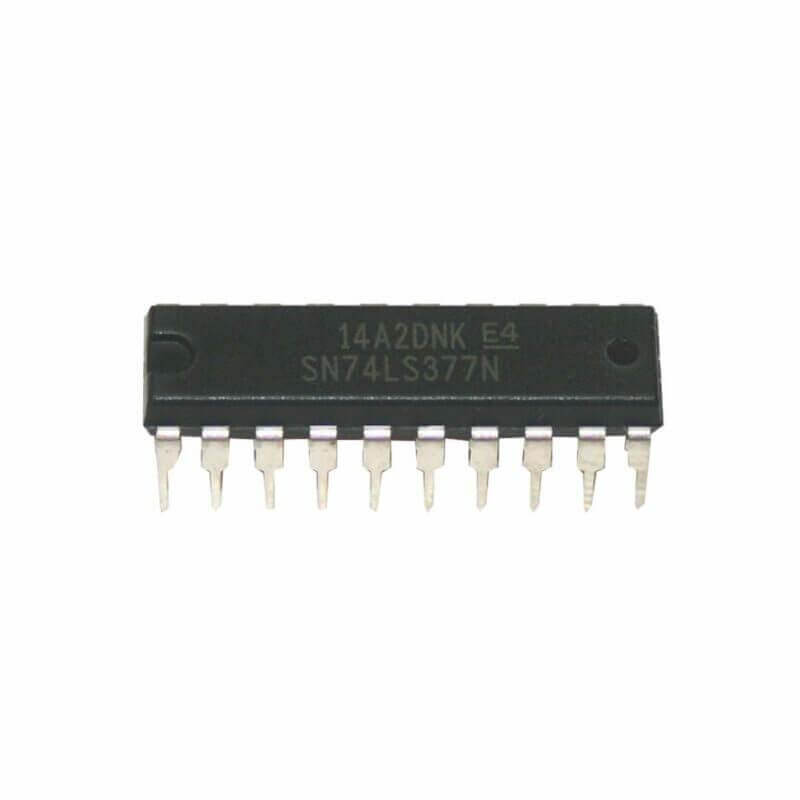

74LS377 Flip Flop Tipo D con 8 Entradas DIP-20

INFORMACIÓN

El 74LS377 Flip Flop Tipo D tiene ocho flip-flops individuales de tipo D, cada uno con una sola entrada de datos (D), una entrada de reloj (CLK) y una entrada de habilitación de salida baja activa (OE). La salida de cada flip-flop (Q) está disponible en un pin de salida separado (Q0-Q7).

El 74LS377 Flip Flop Tipo D se usa normalmente en aplicaciones donde se necesitan múltiples flip-flops, como en registros de desplazamiento u otros tipos de dispositivos de almacenamiento de datos en serie. Su diseño compacto y alta velocidad lo hacen ideal para su uso en circuitos digitales donde el espacio y la sincronización son factores críticos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Familia: LS
• Encapsulado: DIP
• No. De Pines: 20
• Tipo Flip Flop: D con 8 Entradas
• Salida: No Invertida
• Trigger: Compuerta Positiva
• Retardo de propagación: 17 ns
• Frecuencia: 30MHz
• Voltaje de alimentación: 4.75V a 5.25V , típica 5V
• Corriente de salida: 8 mA
• Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

• Datasheet

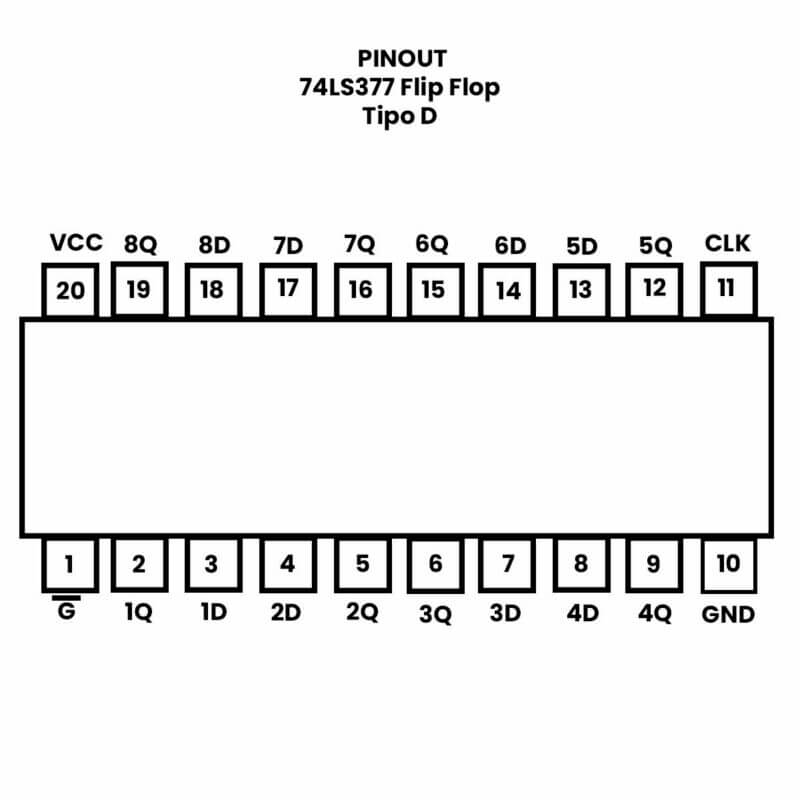

• Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS377 Flip Flop Tipo D

Los flip flops del 74LS377 se activan por flanco positivo, lo que significa que solo responderán a los cambios en la entrada de datos cuando se aplique un flanco ascendente a la entrada del reloj. La entrada de habilitación de salida activa-baja se usa para controlar la salida de cada flip flop, lo que permite habilitar o deshabilitar las salidas según sea necesario.

Recomendaciones de al usar el 74LS377 Flip Flop Tipo D

El 74LS377 es un flip flop tipo D de 8 bits. Para utilizar este dispositivo, es necesario conectarlo correctamente al circuito. Aquí hay algunos pasos generales que pueden ser útiles:

1. Alimentación: conecte los pines de alimentación Vcc y GND a la fuente de alimentación adecuada.
2. Entradas de datos: conecte las entradas de datos (D0 a D7) a las señales de entrada que se utilizarán para cargar datos en el flip flop.
3. Entrada de reloj: conecte la entrada de reloj (CLK) a la señal de reloj que se utilizará para sincronizar el flip flop con el resto del circuito.
4. Entrada de habilitación: si se utiliza una entrada de habilitación (G), conecte esta entrada a una señal adecuada para permitir o inhibir el funcionamiento del flip flop.
5. Salidas: las salidas (Q0 a Q7) proporcionan la salida de los datos almacenados en el flip flop.
6. Señales de control: asegúrese de que cualquier otra señal de control necesaria esté conectada correctamente.

Es importante tener en cuenta que estos son solo pasos generales. La conexión exacta del flip flop dependerá del circuito específico en el que se está utilizando. Es importante revisar el datasheet del dispositivo para obtener información detallada sobre la conexión y las especificaciones eléctricas.
