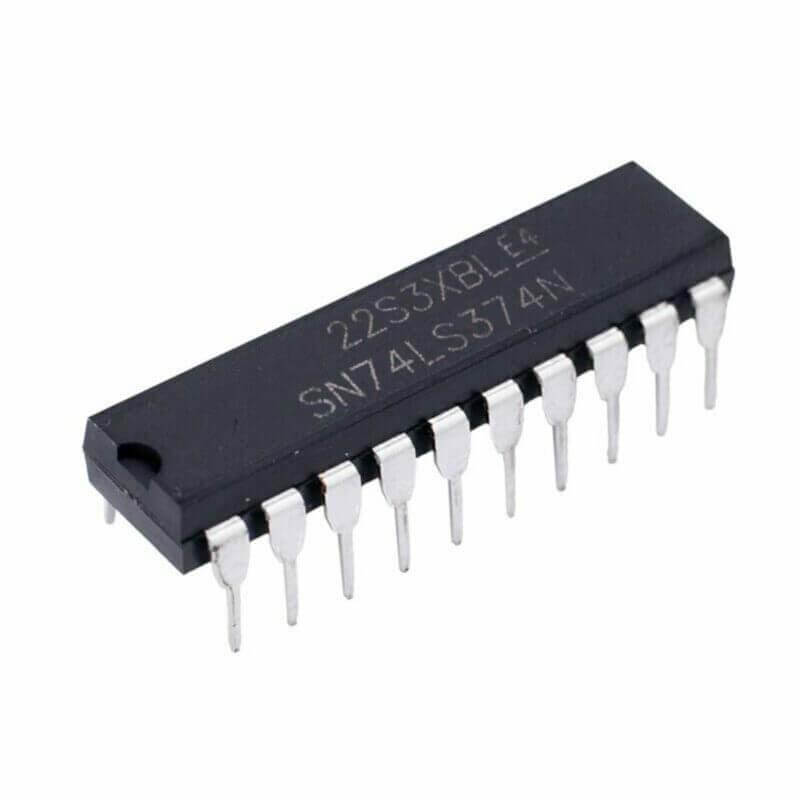

74LS374 Flip Flop Tipo D Triggered DIP-20

$ 14.00

36 disponibles

CANTIDAD	PRECIO
25 piezas	$ 11.05
100 piezas	$ 9.56
200 piezas	$ 7.53

SKU: AR3563 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 3 estados, 74LS374, Componentes recientes en UNIT, DIP-20, Flip, Flip Flops, flop, Latch, Triggered

INFORMACIÓN

El 74LS374 Flip Flop Tipo D Triggered es un circuito integrado que contiene 8 flip-flops tipo D triggered (activado) de 1 bit cada uno. Un flip-flop tipo D es un tipo de circuito lógico secuencial que puede almacenar y mantener un bit de información en su estado de salida hasta que se cambie el valor en la entrada.

El 4LS374 Flip Flop Tipo D Triggered se utiliza comúnmente en aplicaciones donde se requiere un circuito para almacenar y retener datos hasta que se reciba una señal de reloj o una señal de activación / desactivación. Por ejemplo, se puede utilizar en sistemas de memoria de almacenamiento temporal, en controladores de dispositivos de salida, en decodificadores de dirección, en sistemas de control de interrupciones, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Encapsulado: DIP
No. De Pines: 20
No. Bits: 8
Salida: 3 estados
Tipo de Flip Flop: D Triggered
Retardo de propagación: 10 a 50ns
Frecuencia: 35 MHz
Voltaje de alimentación: 4.75V a 5.25V, típica 5V
Corriente de salida: 24 mA
Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

Datasheet
Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS374 Flip Flop Tipo D Triggered

Cada Flip Flop tipo D del 74LS374 tiene un pin de entrada de datos (D), un pin de control de reloj (CLK), un pin de control de seteo (PRE), un pin de control de reseteo (CLR), un pin de salida (Q) y un pin de salida complementaria (/Q).

Pin D se utiliza para ingresar el valor de datos al Flip Flop.
El Pin CLK se utiliza para sincronizar la entrada de datos con el reloj de sistema.
Pin PRE se utiliza para poner a 1 el estado de salida del Flip Flop cuando se activa.
El pin CLR se utiliza para poner a 0 el estado de salida del Flip Flop cuando se activa.

Recomendaciones de al usar el 74LS374 Flip Flop Tipo D Triggered

El 74LS374 es un flip flop tipo D de nivel de entrada que se puede utilizar en varios circuitos digitales, como memorias, registros, contadores, entre otros.

Estos son los pasos básicos para usar el 74LS374:

Conecte la alimentación: el 74LS374 requiere una fuente de alimentación de 5 V para funcionar correctamente. Asegúrese de conectar el pin 16 (Vdc) a la fuente de alimentación de 5 V y el pin 8 (GND) a tierra.
Conecte la señal de entrada: el 74LS374 es un flip flop de borde ascendente, lo que significa que la transición de los datos de entrada D de “bajo” a “alto” hace que el valor de los datos se almacene en el flip flop. Conecte la señal de entrada D al pin 2 del 74LS374.
Conecte el reloj: El 74LS374 tiene un pin de reloj (pin 11) que se utiliza para sincronizar los datos entrantes. Cuando el reloj cambia de “bajo” a “alto”, el valor de los datos en la entrada D se almacena en el flip flop. Asegúrese de conectar el pin 11 del 74LS374 a la señal de reloj adecuada.
Salida de conexión: el 74LS374 tiene ocho salidas Q (pines 3-6 y 14-17), que se pueden usar para enviar el valor almacenado en el flip flop a otros circuitos. Conecte la salida 74LS374 apropiada al siguiente circuito.
Configure los pines de control: el 74LS374 tiene varios pines de control, como el pin de habilitación (pin 1) y el pin de reinicio (pin 9), que se pueden usar para controlar el comportamiento del flip flop. Asegúrese de configurar estos pines según sus necesidades.
Verifique las especificaciones eléctricas: asegúrese de que la señal de entrada y la señal del reloj estén dentro de las especificaciones eléctricas del 74LS374. Por ejemplo, la señal de entrada debe tener un voltaje mínimo de 2,0 V y un voltaje máximo de 5,25 V para ser considerada “alta”. La señal del reloj debe tener un ancho de pulso mínimo de 30ns para ser detectada correctamente.

Con estos pasos básicos, puede comenzar a usar el 74LS374 en sus circuitos digitales. Recuerde consultar la hoja de datos de 74LS374 para obtener más información sobre sus especificaciones eléctricas y pinouts.
