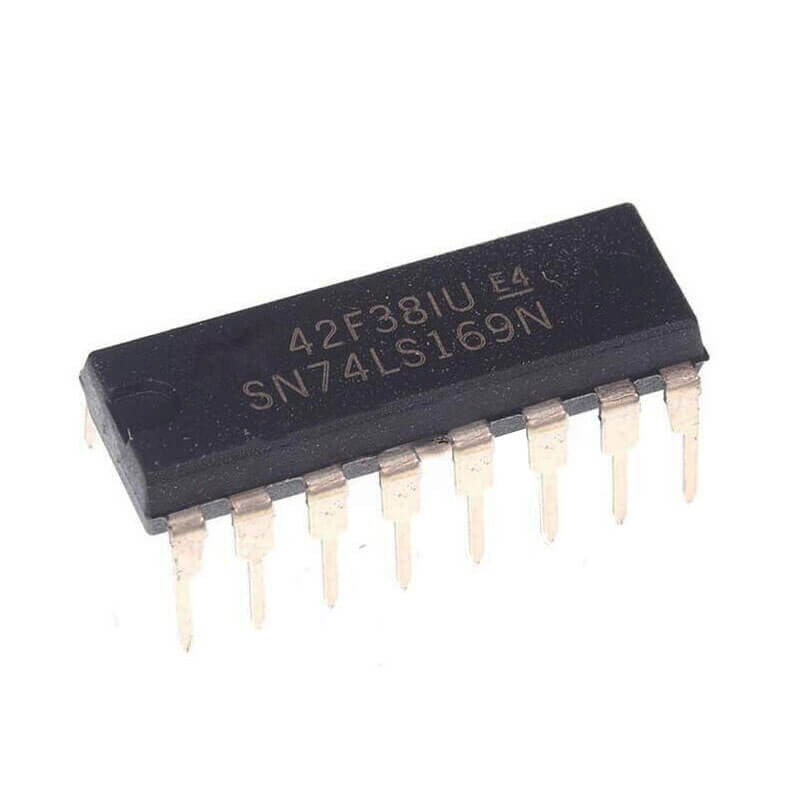

74LS169 Contador Binario Reversible DIP-16

INFORMACIÓN

El 74LS169 Contador Binario Reversible DIP-16 es un contador síncrono bidireccional, es decir, realiza conteo hacia arriba y hacia abajo. Cuentan de manera binaria  (0 a 15), con reinicio en 0.

El 74LS169 Contador Binario Reversible es útil para realizar contadores, divisores de frecuencia o temporalizadores, administrar direcciones de memoria, por mencionar algunos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Contador Bidireccional
• Matrícula: 74LS169
• Encapsulado: DIP-16
• Montaje: THT
• Pines: 16
• Voltaje de alimentación (VCC): 4.75V a 5.25V, 5V nominal
• Frecuencia:
  • Reloj:  20 MHz
  • Ascendente: 35MHz
  • Descendente: 35MHz
• Temperatura de funcionamiento: 0°C a 70°C
• Dimensiones:19.55 x 6.65 mm
• Peso:0.93 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

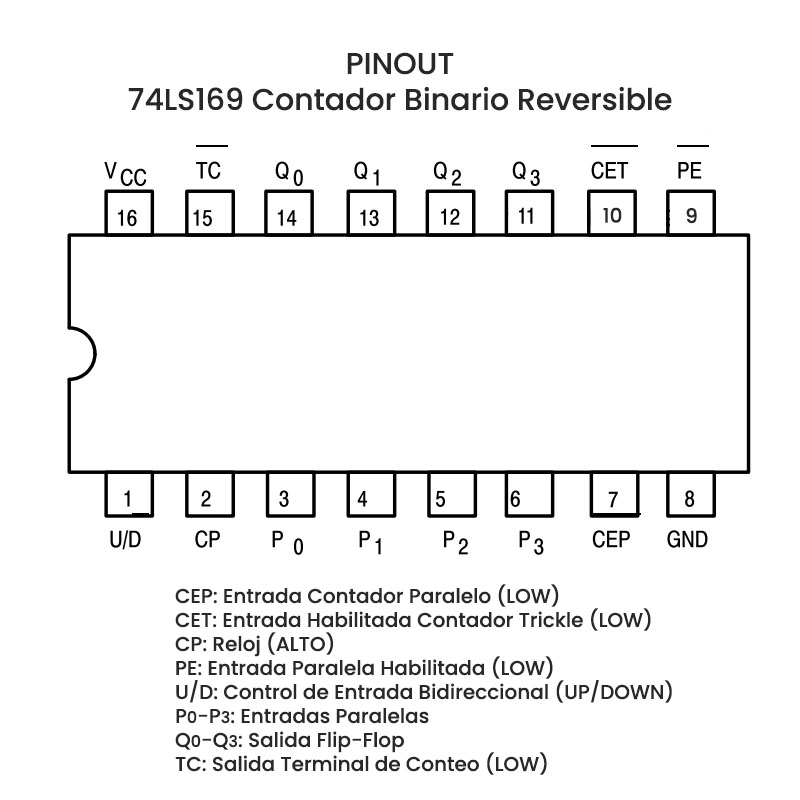

• Pinout
• Dimensiones

SUSTITUTO

• Similares: 74HC169, 74LS191, 74LS193

*Nota: Los siguientes IC son recomendaciones de sustitutos, recuerda siempre revisar el datasheet para confirmar que es adecuado a sus requerimientos.

INFORMACIÓN ADICIONAL

Funcionalidad

El 74LS169 Contador Bidireccional puede realizar las siguientes funciones:

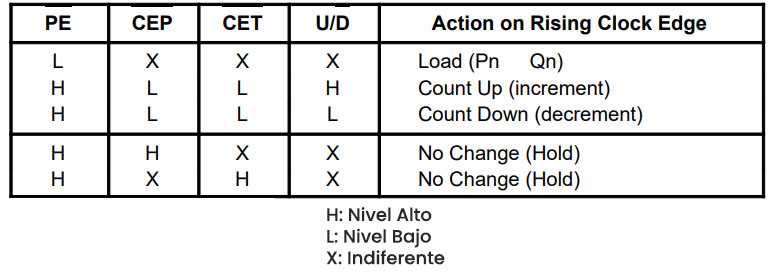

• Operación de Conteo: El CEP y CET deberán encontrarse en nivel bajo y PE en nivel alto. La señal U/D determinara si el conteo es de manera ascendente o descendente. El pin TC se colocara en nivel bajo cuando el contador llegue a cero (modo descendente) o en nivel alto (modo ascendente), siempre que CET este en nivel bajo.
• Lógica de terminales:
  • PE nivel bajo: Se cargaran datos en paralelo en los flip-flops con el próximo ciclo de reloj.
  • CEP y CET nivel alto: No realiza conteo
  • PE nivel alto y CEP y CET nivel bajo: El contador tomara el sentido del conteo a través de la señal U/D

ENLACES EXTERNOS

• Contador bidireccional 74169- Video
