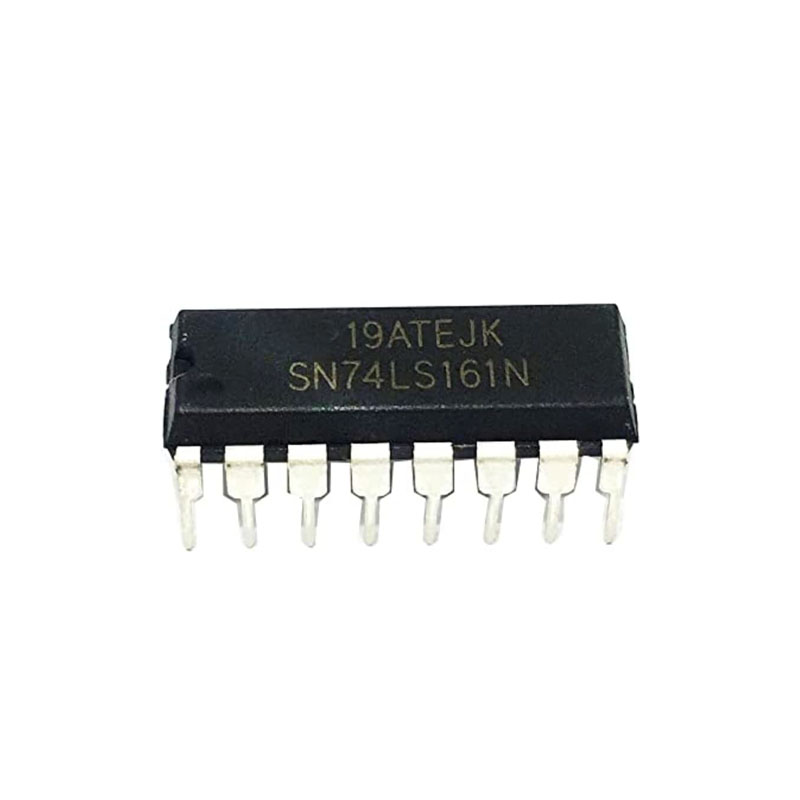

74LS161 Contador Binario DIP-16

$ 13.00

6 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.07
100 piezas	$ 8.65
200 piezas	$ 6.74

SKU: AR3859 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 32MHz, 74LS161, binario, contador, Contador Binario con Entrada Asincróna, DIP-16, NTE74160, sincrono

INFORMACIÓN

El 74LS161 Contador Binario son contadores síncronos de 4 bits con cuenta binaria ( 0 a 15 ) con retorno a 0 . Cuenta con una entrada de reinicio maestro asíncrona que anula y es independiente del reloj y de todas las entradas de control. Perteneciente a la familia TTL.

El 74LS161 Contador Binario es útil para realizar operaciones digitales como relojes, divisores de frecuencia, direccionamiento de memoria.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Contador Binario
Matrícula: 74LS161
Dirección: Ascendente
Restablecer: Asíncrono
Temporización: Síncrona
Frecuencia de Reloj: 32MHz
Montaje: THT
Encapsulado: 74LS161
Pines:16 pines
Voltaje de alimentación (VCC): 4.75 a 5.25, 5V nominal
Corriente (ICC): 32 mA
Temperatura de Operación: 0° C a 70°C
Dimensiones: 19.55 x 6.65 mm
Peso: 1.05 g

SUSTITUTO

Similares: NTE74161,NTE74C161,NTE74HC161,NTE74HCT161,NTE74LS161A

*Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el datasheet para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

Datasheet

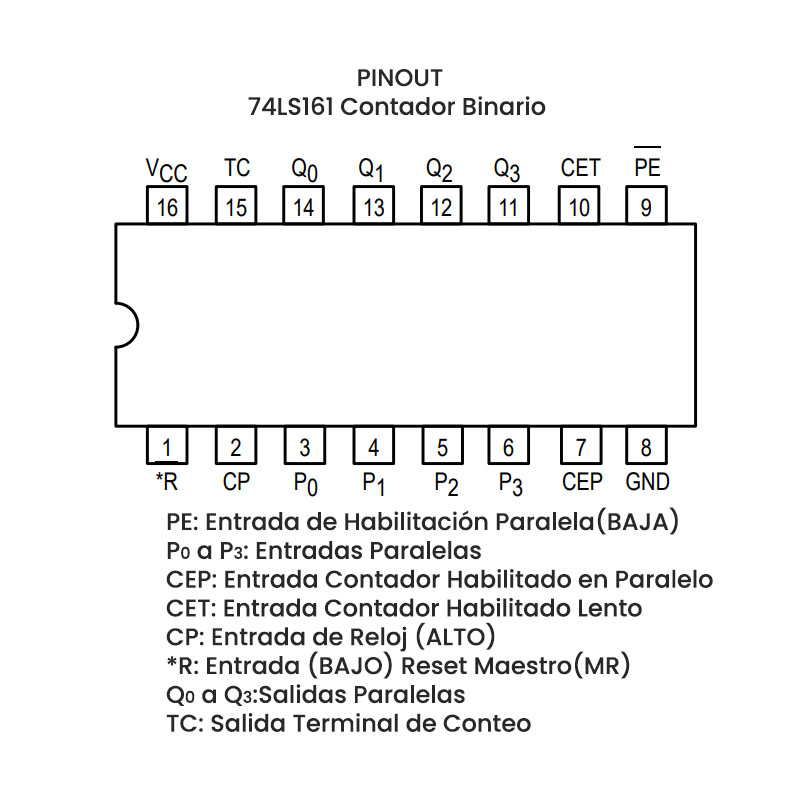

Pinout

INFORMACION ADICIONAL

Funcionamiento

El 74LS161 Contador Binario puede realizar las siguientes funciones:

Conteo Síncrono: Ya que los bits cambian de estado en el borde ascendente de la señal de reloj , garantizan el cambio de todos los bits en un solo momento definido , en lugar de manera secuencial o asíncrona.
Carga Paralela: Por medio de las entradas PE y P0-P3 pueden cargar valores de manera paralela cuando la señal PE se encuentra activa (en estado BAJO)
Conteo: Mediante las entradas CEP y CET , ambas deberán estar en ALTO para que el conteo ocurra.
Reset: Esta función restablece el contador inmediatamente sin importar el estado de la señal de reloj
Modo de conteo: El modo de conteo es modo binario puro (0 a 15) , regresando a cero.
Salida de Terminal Count (TC): Esta salida indica que el contador ha alcanzado su valor máximo y esta listo para volver a 0 o ser reiniciado. Esta señal también se puede utilizar para realizar contadores en cascada y ampliar la cantidad de bits en la cuenta.
Selección del Modo de Operación: Dependiendo del estado de las entradas de control, el contador pueden realizar varias operaciones como : reset, carga paralela, conteo o retener el valor actual.
