74LS138 Decodificador Demultiplexor SN74LS138N
$ 10.00
150 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 7.33 |
| 100 piezas | $ 6.17 |
| 200 piezas | $ 4.69 |
Comprados juntos frecuentemente
INFORMACIÓN

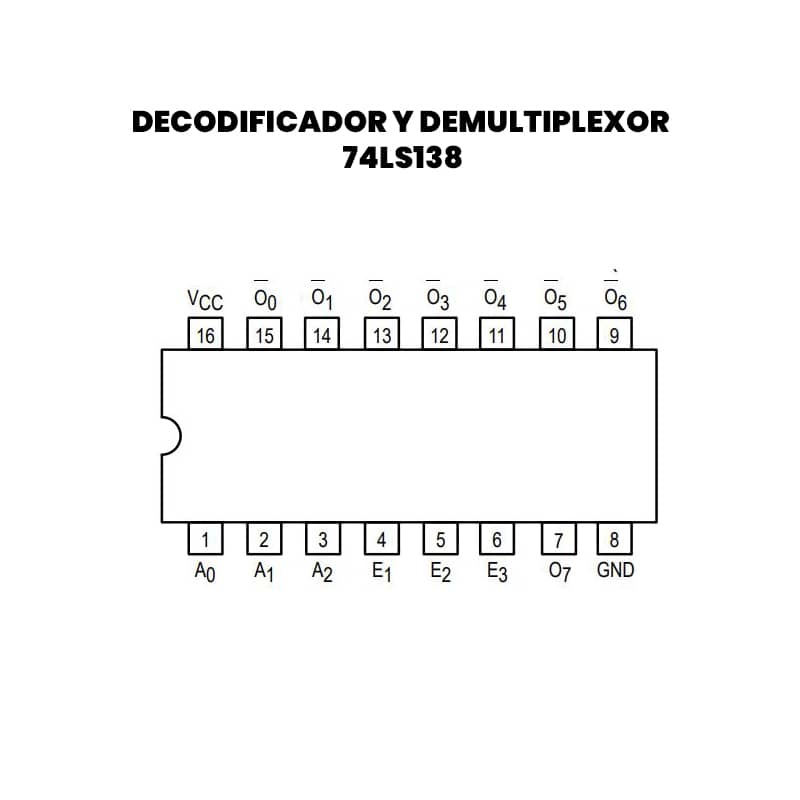

El 74LS138 es un circuito integrado “CI” con encapsulado DIP de 16 pines, es de la familia ’74xx’ de puertas lógicas TTL. Está diseñado para decodificar o desmultiplexar aplicaciones y viene con configuración de 3 entradas a 8 salidas.
El decodificador sirve para decodificación de memoria o enrutamiento de datos de alto rendimiento, que requieren tiempos de retardo de propagación muy cortos. En los sistemas de memoria de alto rendimiento, estos decodificadores pueden usarse para minimizar los efectos de la decodificación del sistema.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo 74LS138
- Tipo: TTL
- Familia: LS
- Tipo de lógica: Demultiplexor/decodificador
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente: 8 mA
- Frecuencia de reloj: Max. 35MHz
- Temperatura de trabajo: 75 °C a 0 °C
- Canales configuración de Línea: 3:8
- Pines: 16
- Tipo de encapsulado: DIP
- Medidas: 4.57 x 19.3 x 6.35 mm
- Peso: 1.5g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el 74LS138?
El SN74LS138N decodifica una de las ocho líneas dependiendo de las condiciones en las tres entradas de selección binaria y las tres entradas de habilitación. Dos entradas de activación activa-baja y una activa-alta reducen la necesidad de puertas o inversores externos cuando se expanden.
- Diseñado específicamente para decodificadores de memoria de alta velocidad y sistemas de transmisión de datos
- Habilitar 3 entradas para simplificar la recepción en cascada y / o de datos
- Schottky-clamped para un alto rendimiento
- Aplicaciones: Industrial
¿Qué es un demultiplexor?
El demultiplexor es un circuito que realiza una función inversa con respecto al multiplexor; el demultiplexor es capaz de ser transferido a cada una de sus salidas un dado presente en la entrada, a veces sucesivas; la salida para enviar los datos se selecciona mediante un selector adecuado; por lo tanto, el demultiplexor tiene una única entrada y múltiples salidas; por lo general 8 salidas como el integrado 74LS138; habremos, por lo tanto, una transformación de serie-paralelo.
Un demultiplexor realiza la función contraria a la del multiplexor. Toma datos de una línea y los distribuye a un determinado número de líneas de salida.
¿Cómo funciona un demultiplexor?
Un demultiplexor es un circuito combinacional que tiene una entrada de información de datos d y n entradas de control que sirven para seleccionar una de las 2n salidas, por la que ha de salir el dato que presente en la entrada. Esto se consigue aplicando a las entradas de control la combinación binaria correspondiente a la salida que se desea seleccionar. Por ejemplo, si queremos que la información que tenemos en la entrada d, salga por la salida S4, en la entrada de control se ha de poner, de acuerdo con el peso de la misma, el valor 100, que es el 4 en binario.
