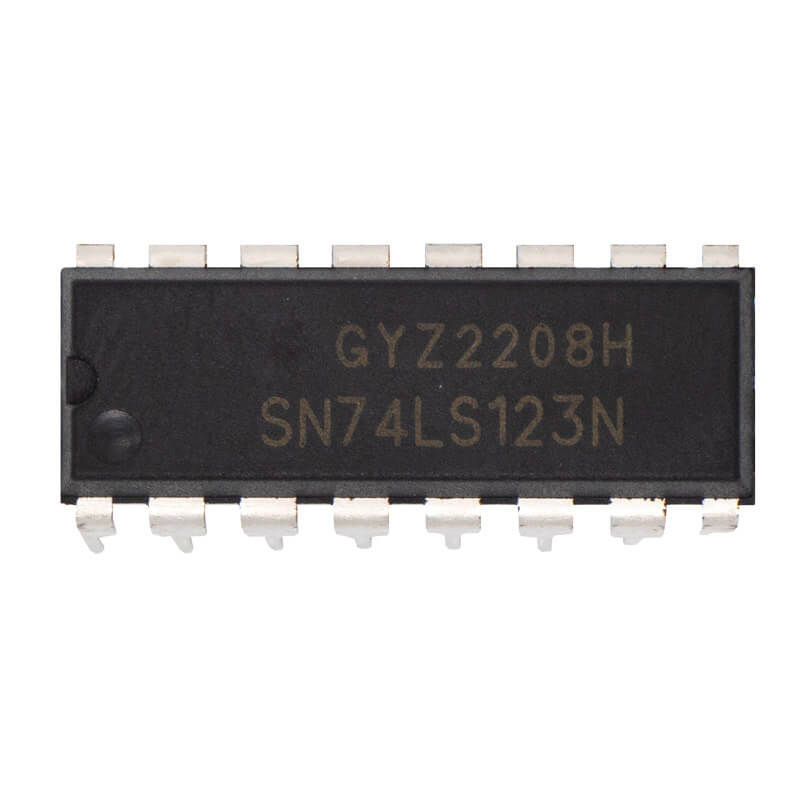

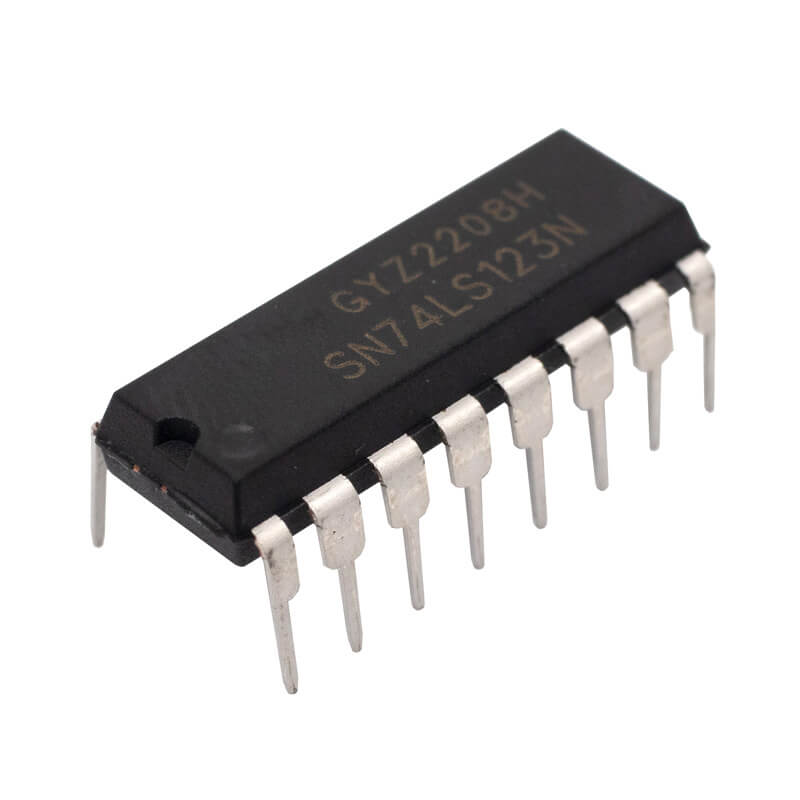

74LS123 Multivibrador Monoestable Retriggerable Doble

74LS123 Multivibrador Monoestable Retriggerable Doble Pinout

74LS123 Multivibrador Monoestable Retriggerable Doble

$ 15.00

6 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.18
100 piezas	$ 10.62
200 piezas	$ 8.46

SKU: AR3327 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: 74LS123, AR3327, DIP 16, multivibrador, Multivibrador Monoestable, Retriggerable, Retriggerable Doble

INFORMACIÓN

El circuito integrado 74LS123 contiene dos multivibradores monoestables retriggerables en el mismo encapsulado, cada multivibrador contiene 1 entrada de activación por nivel bajo (A) y 1 entrada de activación por nivel alto (B). Se caracteriza por tener tres métodos de control de la duración de los pulsos de salida:

Se puede extender reactivando las entradas de activación por nivel bajo
Se puede extender reactivando las entradas de activación por nivel alto
Se puede acortar activando el reset (pin CLR)

El tiempo básico de pulso se puede programar a través de capacitores y resistencias externas. También, el C.I 74LS123 evita fluctuaciones desde la entrada B con rangos de transición tan lentos como 0.1mV por nanosegundo. Puedes usar este C.I en circuitos como timers, circuitos de retardo, circuitos con compuertas, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Multivibrador Monoestable Retriggerable
Número de multivibradores por encapsulado: 2
Serie: 74LS123
Número de pines: 16
Encapsulado: PDIP-16
Voltaje de alimentación: 4.75 a 5.25 V
Resistencia externa:
- Mínimo: 5 kΩ
- Máximo: 50 kΩ
Capacitor externo:
- Cext: Sin restricción
- Rext/Cext: Máximo 50pF
Corriente de salida de nivel alto (IOH): Máximo -800 μA
Corriente de salida de nivel bajo (IOL): Máximo 16 mA
Voltaje de salida de nivel alto (VCC= Min y IOH= Máx): 3.4 V
Voltaje de salida de nivel bajo (VCC= Min y IOL= Máx): 0.2V
Duración del pulso: Mínimo 40 ns
Temperatura de operación: 0 a 70 °C
Dimensiones: 19.94 mm x 7.62 mm x 8.30 mm

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

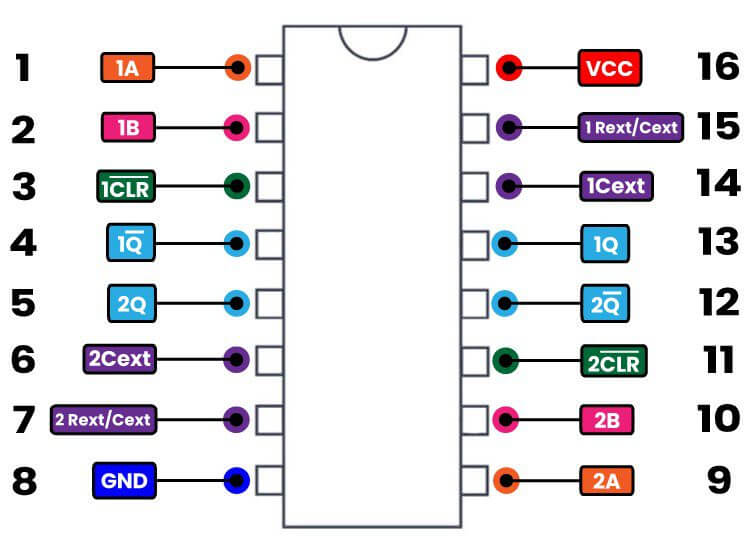

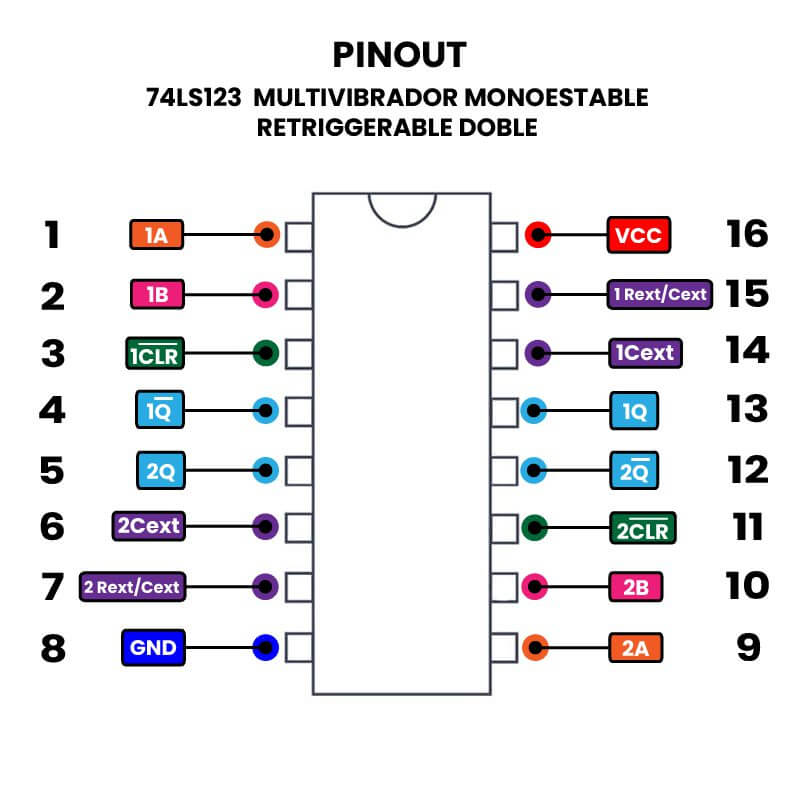

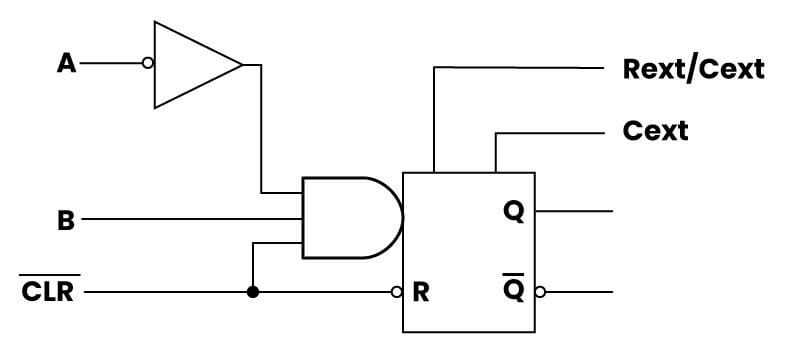

Símbolo 74LS123	Pinout 74LS123	Tabla de estados lógicos 74LS123

*Nota: El símbolo † en las salidas indican que se asumen las condiciones de los estados estacionarios de las entradas A y B, a que han sido configuradas con el tiempo suficiente para completar cualquier pulso iniciado antes del siguiente estado

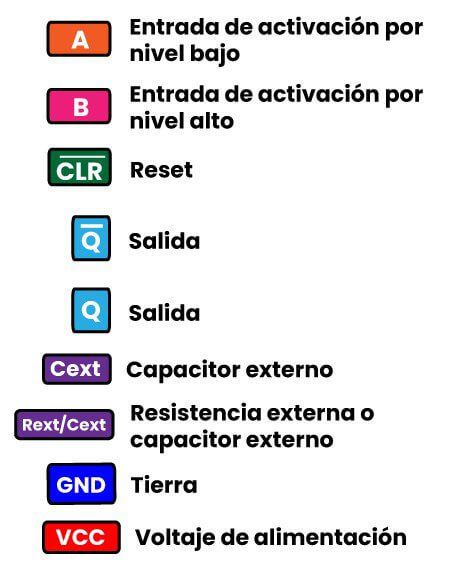

Descripción de pines:

74LS123

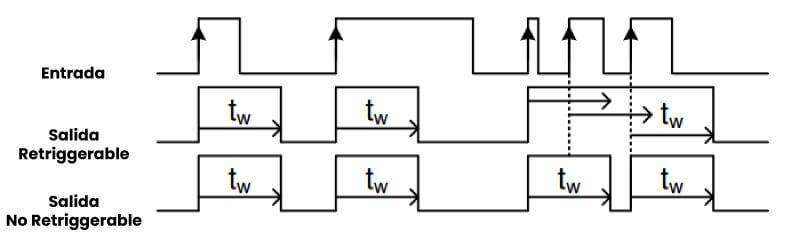

¿En qué se diferencia la salida retriggerable de la no retriggerable?

En la salida no retriggerable cuando se produce un pulso, esté no se verá afectado por las variaciones en las entradas hasta que se complete el tiempo del pulso. Al contrario con la salida retriggerable, si existe un pulso de salida, se puede generar un pulso de la misma longitud cuando se activan las entradas sin importar si hay un pulso existente durante ese tiempo.

74LS123
