74LS00 Compuerta NAND SN74LS00N
$ 7.00
2843 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 5.29 |
| 100 piezas | $ 4.39 |
| 200 piezas | $ 3.28 |
Comprados juntos frecuentemente
INFORMACIÓN
El 74LS00 Compuerta NAND es un circuito integrado que consta de cuatro compuertas NAND de dos entradas cada una. La puerta lógica NAND, realiza la operación de producto lógico negado, con esta compuerta lógica podemos invertir una señal o generar una lógica para activar otro circuito integrado.
Sirve para realizar distintas prácticas de electrónica para poder tener cualquier función lógica en la industria se utiliza para aplicaciones para procesar señales. Este tipo de compuertas son fáciles de utilizar, ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión, ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.

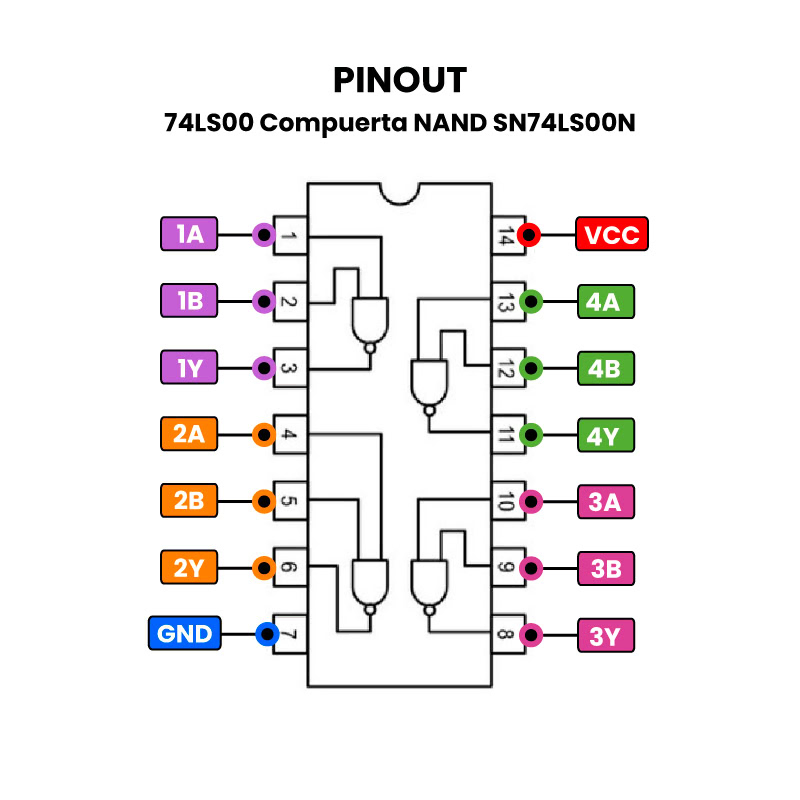

ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Compuerta Lógica NAND
- Matrícula: 74LS00
- Familia lógica: TTL
- Encapsulado: PDIP-14
- Montaje: THT
- Pitch: 2.54 mm
- Número de pines: 14
- Número de Canales: 4
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente de consumo: 8 mA
- Temperatura de trabajo: 75 °C a 0 °C
- Dimensiones: 4.57 x 19.3 x 6.35 mm
- Peso: 1.5 g
TUTORIALES
DOCUMENTACIÓN.
INFORMACIÓN ADICIONAL
¿Cómo funciona el 74LS00 Compuerta NAND?
El 74ls00 realiza la función booleana Y = (A • B)\ o Y = A\ + B\ en lógica positiva. La puerta NAND, se comporta de acuerdo a la tabla de verdad. Cuando todas sus entradas están en ALTA, su salida está en BAJA, mientras que cuando al menos una sola de sus entradas o ambas en BAJA, su SALIDA va a estar en ALTA. Con estas puertas lógicas podemos invertir una señal o generar una lógica para activar otro circuito integrado.
La utilización de estos chips es muy amplia, ya que alojan en su interior multitud de componentes electrónicos para distintas aplicaciones. Podemos encontrar circuitos de la serie 7400 con puertas lógicas, Buffers, biestables, circuitos aritméticos, como semisumador, sumador completo, sumador paralelo, sistemas combinacionales o secuenciales, entre otros.
Tabla de verdad de la compuerta NAND
| Símbolo | Entrada (A) | Entrada (B) | Salida (Y) |
 |
0 | 0 | 1 |
| 0 | 1 | 1 | |
| 1 | 0 | 1 | |
| 1 | 1 | 0 |
| Peso | 0.0015 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
