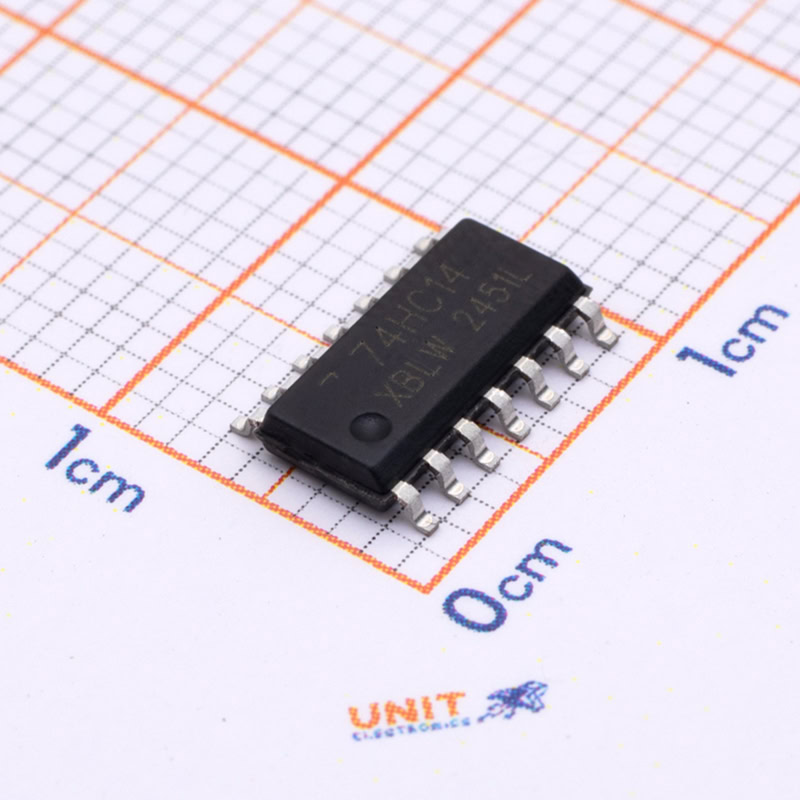

74HC14D Inversor Schmitt Trigger de 6 Canales SOP-14(2)

74HC14D Inversor Schmitt Trigger de 6 Canales SOP-14 Pinout

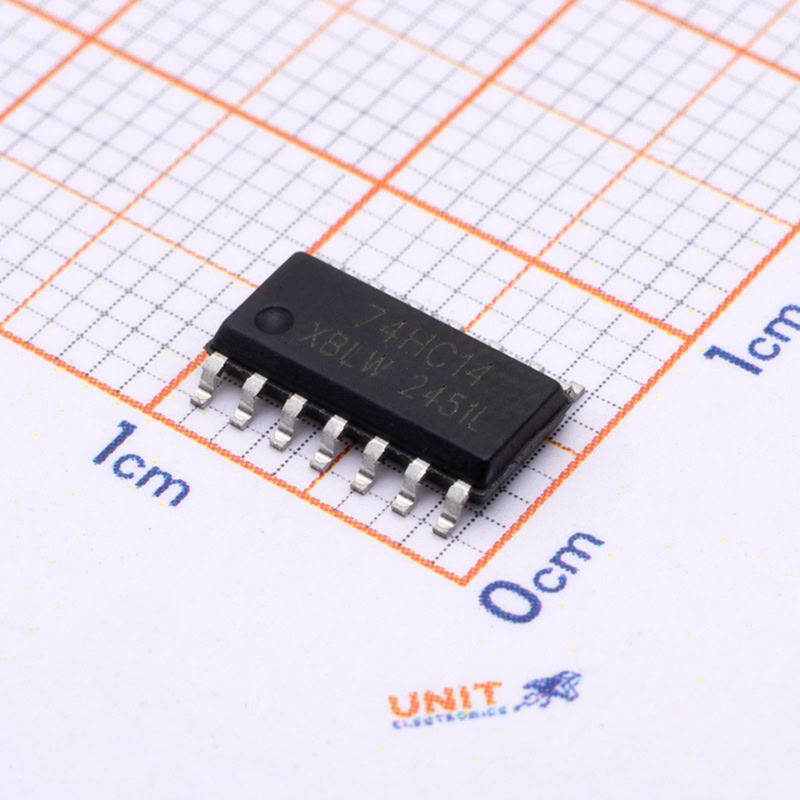

74HC14D Inversor Schmitt Trigger de 6 Canales SOP-14(3)

74HC14D Inversor Schmitt Trigger de 6 Canales SOP-14(1)

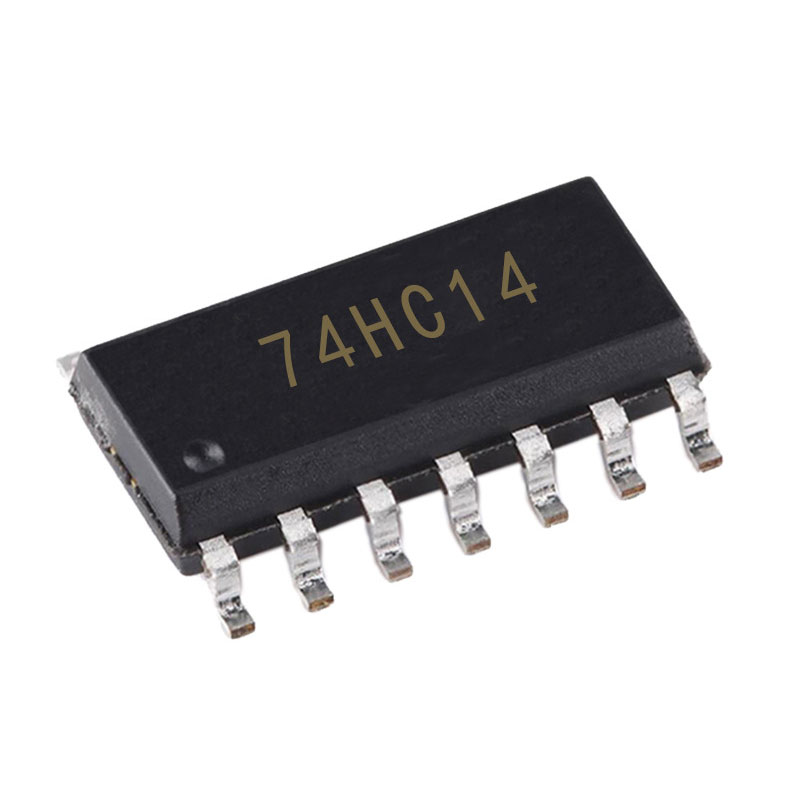

74HC14D Inversor Schmitt Trigger de 6 Canales SOP-14

$ 10.00

46 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.93
100 piezas	$ 6.71
200 piezas	$ 5.13

SKU: AR4456 Categorías: COMPUERTAS, IC, SMD Etiquetas: compuertas, digital, IC, SMD, SOP-14

INFORMACIÓN

El 74HC14 es un circuito integrado (CI) que pertenece a la familia de los CMOS. Posee seis inversores Schmitt trigger donde la histéresis en sus entradas incrementa la inmunidad al ruido y elimina el cambio abrupto de las propiedades de las señales tanto en fase como en frecuencia.

El CI 74HC14 o gatillo de Schmitt sirve para poder recuperar señales de onda cuadradas que se deformaron, esto para así evitar que la información o el dato que se desea mandar no sea malinterpretado por el receptor.

CARACTERÍSTICAS Y ESPECIFICACIONES

Matricula: 74HC14D
Familia lógica: HC
Voltaje
- Alimentación: 2 Vcc a 6 Vcc
- Salida: 0 a Vcc
Corriente de salida en alto: 4 mA
Corriente de salida en bajo: 4 mA
Número de compuertas: 6 compuertas inversoras (NOT) con entradas Schmitt trigger
Tecnología: High Speed CMOS (HC)
Muy bajo consumo de potencia, similar a los C.I. CMOS estándar
Velocidades similares a la familia LS-TTL
Rango de temperatura de operación: – 40 ° C a + 85 ° C
Peso: 0.1 g

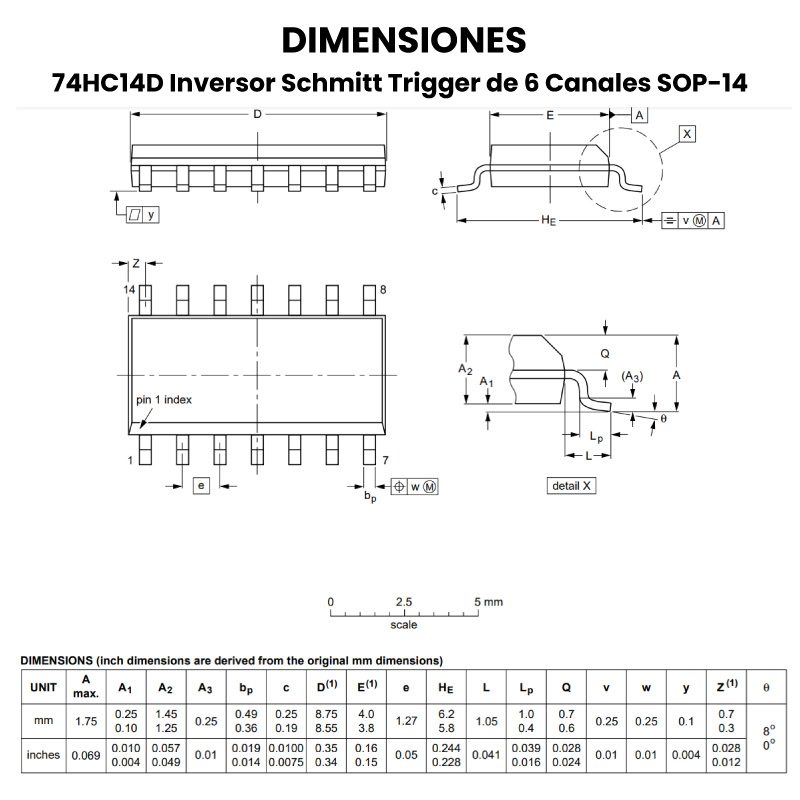

Encapsulado: SOP 14 pines

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funcionamiento del 74HC14

El 74HC14 funciona como un comparador, el cual tiene un voltaje de referencia el cual puede ser interno o externo y si se logra alcanzar un voltaje mayor con el que se esta comparando, cambiara de estado, en caso de que se le mande una señal de entrada de alta o un “1” lógico está señal cambiara a un nivel bajo o “0” lógico.

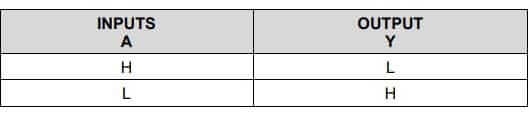

*TABLA DE VERDAD DEL DISPARADOR DE SCHMITT.*

¿Por qué se llama “disparador de Schmitt”?

La palabra disparador, se debe a que este CI retiene el voltaje inicial hasta que este voltaje supera al voltaje de referencia, provocando un cambio de estado de manera inmediata.

En cuanto a Schmitt esto es gracias a su inventor el científico estadounidense Otto H. Schmitt en 1934.

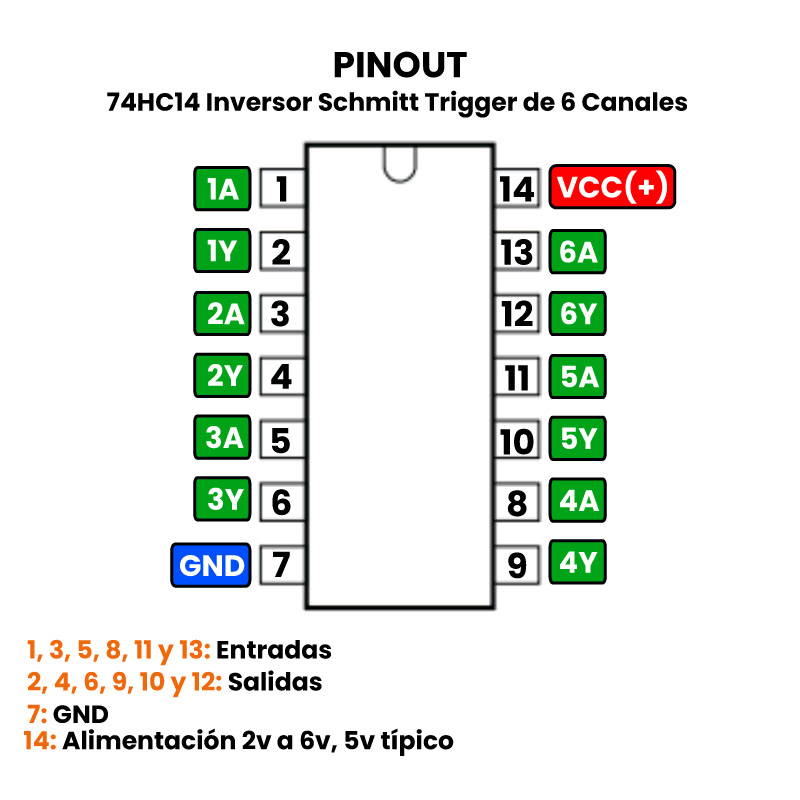

Descripción de pines del 74HC14

Entradas de los disipadores de Schmitt (PIN 1, 3, 5, 8, 11, 13): Entradas
Salidas de los disipadores de Schmitt (PIN 2, 4, 6, 9, 10, 12); Salidas
GND (PIN 7): Tierra.
VCC (PIN 14): Voltaje de alimentación

Se debe conectar en serie otro disparador de Schmitt esto para conseguir a la salida una señal no inversora o también se puede conectar una compuerta not a la salida.
