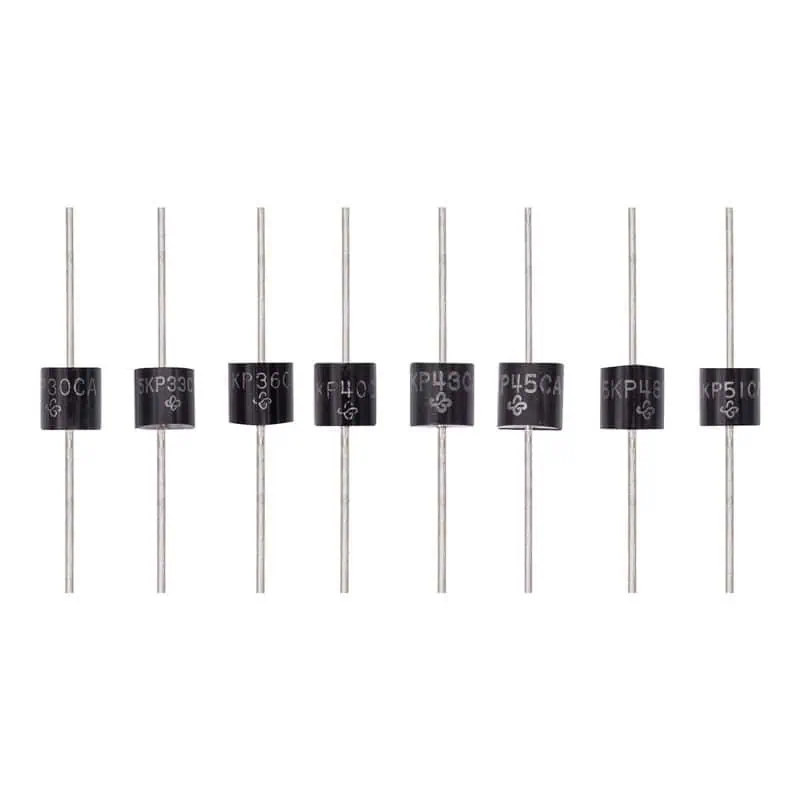

5KP Diodo TVS Bidireccional

Name: 5KP Diodo TVS Bidireccional
SKU: 353380
Availability: InStock

Rango de precios: desde $ 21.00 hasta $ 50.00

Modelo:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, DIODOS Etiquetas: 5KP, 5KP30CA, 5KP33CA, 5KP36CA, 5KP40CA, 5KP43CA, 5KP45CA, 5KP48CA, 5KP51CA, Bidireccional, diodo, Protección de Voltaje, Supresor de picos, TVS, TVS Axial

INFORMACIÓN

El Diodo TVS Bidireccional es un diodo de supresión de voltajes transitorios TVS de alta potencia, diseñado específicamente para proteger componentes electrónicos sensibles contra picos de voltaje como descargas electrostáticas o transitorios por conmutación inductiva.

Permanece inactivo mientras el voltaje del circuito es normal, pero reacciona ante un pico de tensión repentino como una descarga estática para desviar el exceso de energía a tierra.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: 5KP30CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 30 V Estilo de terminación: Axial Voltaje de corte: 48.4 V Voltaje de ruptura: 33.3 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g	Modelo: 5KP33CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 33 V Estilo de terminación: Axial Voltaje de corte: 53.3 V Voltaje de ruptura: 36.7 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g
Modelo: 5KP36CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 36 V Estilo de terminación: Axial Voltaje de corte: 58.1 V Voltaje de ruptura: 40 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g	Modelo: 5KP40CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 40 V Estilo de terminación: Axial Voltaje de corte: 64.5 V Voltaje de ruptura: 44.4 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g
Modelo: 5KP43CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 43 V Estilo de terminación: Axial Voltaje de corte: 69.4 V Voltaje de ruptura: 47.8 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g	Modelo: 5KP45CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 45 V Estilo de terminación: Axial Voltaje de corte: 72.7 V Voltaje de ruptura: 50 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g
Modelo: 5KP48CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 48 V Estilo de terminación: Axial Voltaje de corte: 77.4 V Voltaje de ruptura: 53.3 V Temperatura de trabajo mínima: – 55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g	Modelo: 5KP51CA Polaridad: bidireccional Montaje: THT Voltaje en funcionamiento: 51 V Estilo de terminación: Axial Voltaje de corte: 82.4 V Voltaje de ruptura: 56.7 V Temperatura de trabajo mínima: -55 C Temperatura de trabajo máxima: + 175 C Dimensiones: 59.9 mm x 9.10 mm Peso: 1.47 g

DOCUMENTACIÓN Y RECURSOS

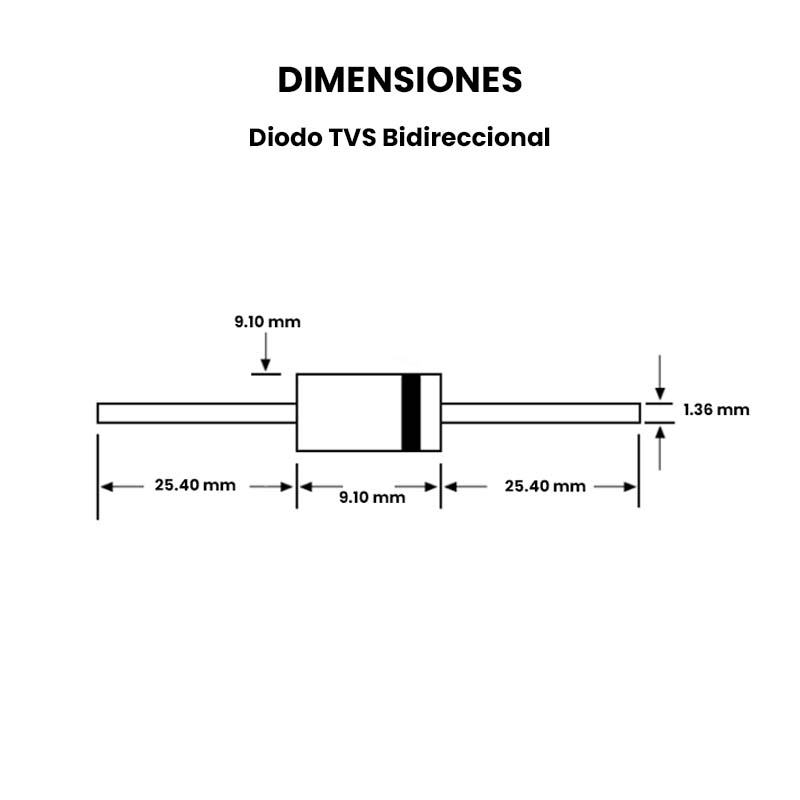

Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Mientras el voltaje sea menor al del diodo, este se comporta como un interruptor abierto.

Al ser bidireccional, protege el equipo contra transitorios tanto positivos como negativos, actuando como una válvula de seguridad que se vuelve conductora solo cuando se supera su voltaje de ruptura específico, manteniendo el voltaje a un nivel seguro para evitar que los componentes sensibles se quemen. Si el pico de energía es extremo, el diodo se sacrifica, quedando en cortocircuito permanente para forzar la desconexión total del sistema y salvar el resto del aparato.

Recomendaciones de uso

Regla del voltaje de trabajo

El error más común es elegir un diodo cuyo voltaje sea igual al voltaje de tu fuente.

Recomendación: El voltaje de tu circuito, como una batería de 24V debe ser menor al voltaje del diodo.
Si usas un 5KP Diodo TVS Bidireccional más bajo en una línea más alta, el diodo estará siempre “medio abierto”, se calentará y se quemará en pocos minutos. Úsalo solo en líneas que normalmente operen al mismo voltaje o menos.

Gestión térmica y soldadura

Dado que estos diodos son robustos, sus terminales son gruesos para disipar calor.

Disipación por terminales: No cortes los terminales demasiado cortos si el circuito va a manejar pulsos repetitivos, deja al menos 5 mm a 10 mm de longitud desde el cuerpo del diodo hasta la placa para que el calor se distribuya.
Temperatura de soldadura: Evita calentar el cuerpo del diodo por más de 10 segundos a 260°C. Un sobrecalentamiento durante la instalación puede degradar la unión semiconductora interna.
