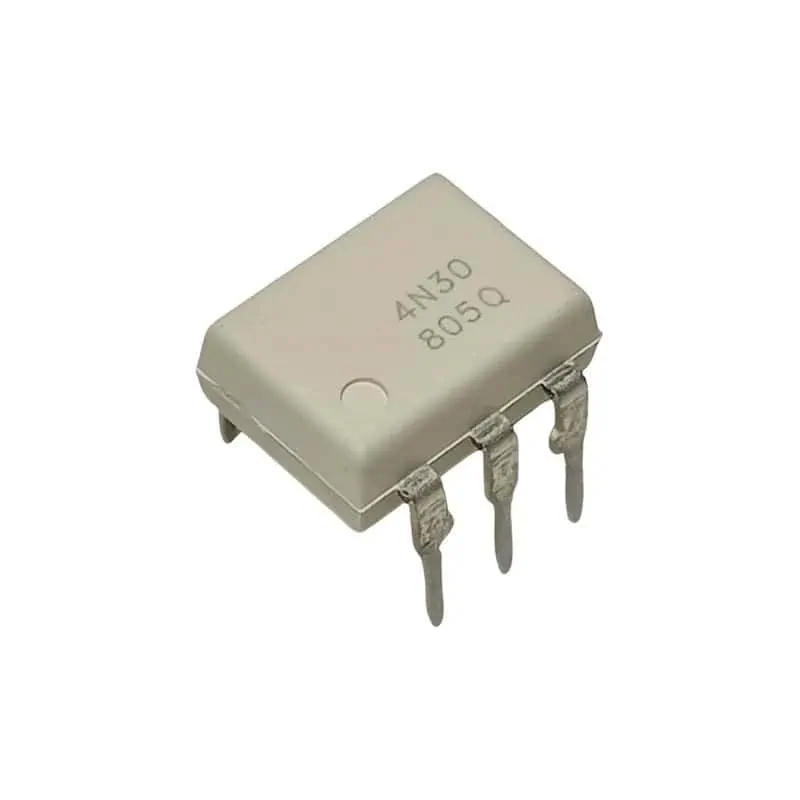

4N30 Optoacoplador DIP-6

INFORMACIÓN

El optoacoplador 4N30 PDIP-6 es un dispositivo que consta de un LED emisor y un fototransistor receptor, que se encuentran aislados eléctricamente entre sí, pero están acoplados ópticamente. Esto permite que el dispositivo transmita señales eléctricas a través de la luz, proporcionando aislamiento entre el circuito de entrada y el de salida. Adicionalmente, el optoacoplador cuenta con salida Darlington, lo que significa que su fototransistor tiene una etapa de amplificación adicional que aumenta su sensibilidad a la luz.

El 4N30 es muy útil en aplicaciones donde se necesita proteger una parte sensible del circuito (como un microcontrolador) de voltajes o interferencias que provienen de otra parte (como un circuito de potencia). Otros de sus usos son comúnmente la activación de relés, también se usa en circuitos lógicos de bajo consumo, equipos de telecomunicaciones, sistemas de acoplamiento de interfaz y para la conmutación de cargas de baja potencia.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Optoacoplador
• Modelo: 4N30
• Montaje: THT
• Tipo de Encapsulado: PDIP-6
• Pitch: 2.54 mm
• Tipo de Salida: Fototransistor Darlington NPN
• Voltaje de Aislamiento (Viso): 5300 Vrms
• Voltaje de Salida (Vo): 30 V
• Corriente de Salida (Io): 10 mA
• Voltaje Directo (Vf): 1.2 V
• Corriente directa de entrada (IF): 80 mA
• Tensión de disparo colector-emisor (VCEO): 55 V
• Corriente de colector (Ic): 150 mA
• Temperatura de trabajo: –55 °C a +100 °C
• Potencia máxima de disipación: 200–270 mW
• Dimensiones: 8.55mm x 6.35mm x 7.30 mm
• Peso: 0.43 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

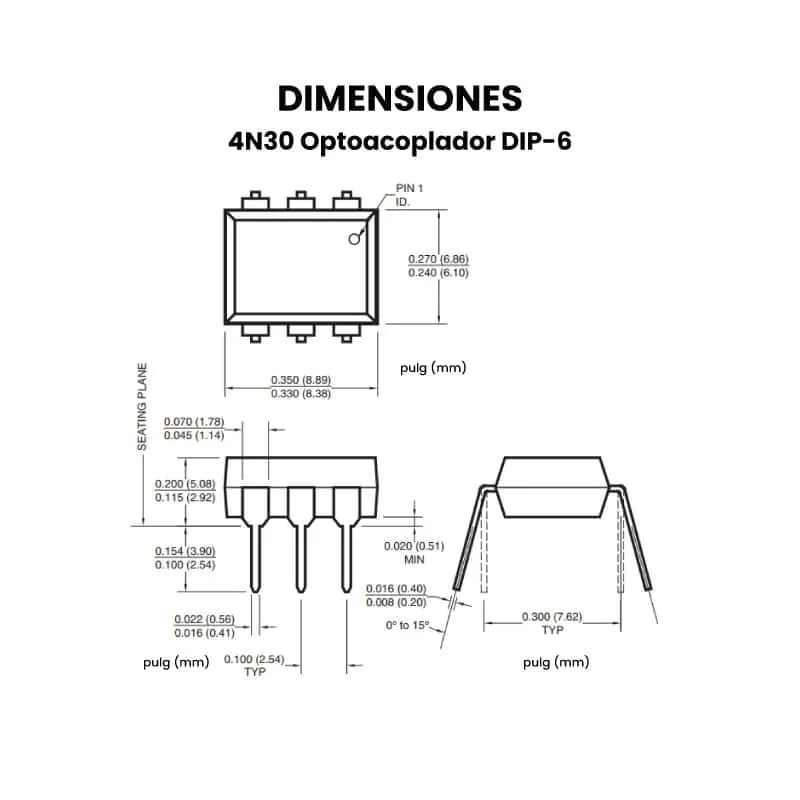

• Dimensiones

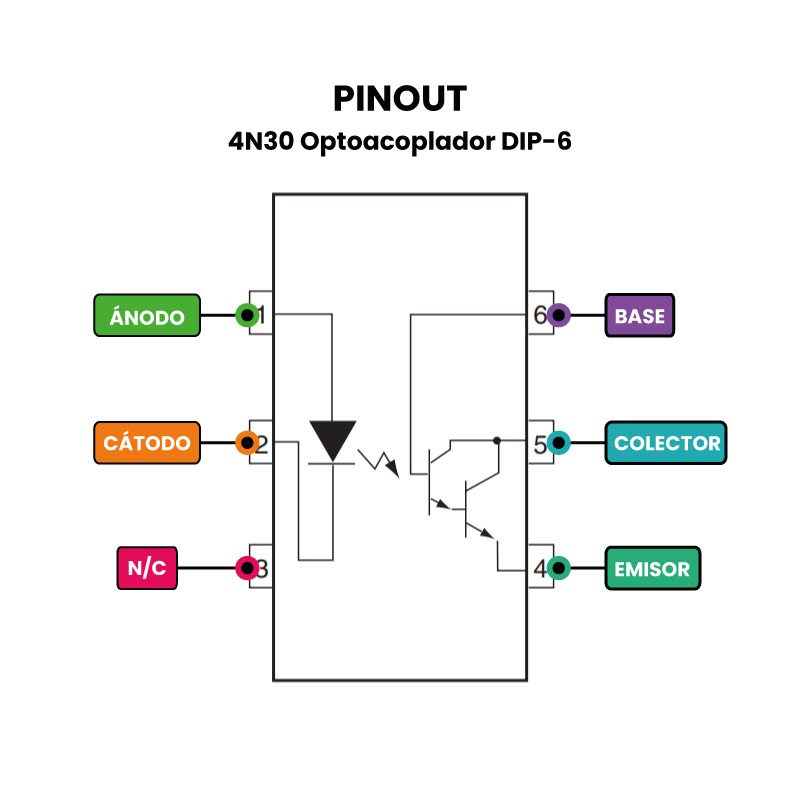

• Pinout

INFORMACIÓN ADICIONAL

Algunas aplicaciones del optoacoplador 4N30

• Aislamiento entre microcontroladores y circuitos de corriente alterna (AC): Ideal para proteger un Arduino, ESP32 o PIC cuando controlas relevadores, triacs o cargas de 110/220 V. Por ejemplo, activar un relé sin exponer el micro al voltaje de AC.
• Detección de cruce por cero (zero crossing): Muy usado en control de dimmers, controladores de motores AC o inversores. Permite sincronizar una carga con la red eléctrica.
• Transmisión de señales digitales con aislamiento: Transmitir señales de comunicación (PWM, pulsos e incluso I2C) entre dos circuitos con diferentes tierras. Por ejemplo, la comunicación entre una tarjeta de potencia y una Raspberry Pi.
• Aislamiento en fuentes de alimentación conmutadas: En una fuente de alimentación conmutada, se usa para el feedback aislado entre el secundario y el primario. Ayuda a regular el voltaje sin que haya conexión directa.
• Protección de entradas: Si existe un circuito sensible (como sensor, tarjeta lógica, etc), el optoacoplador actúa como puerta de seguridad.
• Control de impresoras, motores o dispositivos industriales: Se usan mucho en PLC’s y controladores para leer señales de sensores industriales o activar actuadores, aislando los niveles de voltaje.
• Sistemas de medición y pruebas: Para separar un sistema de medición digital (como un osciloscopio) de un circuito de potencia.

¿Cuándo usarlo sí o sí?

• Cuando exista una diferencia de tierras entre 2 sistemas.
• Cuando se quiera proteger un microcontrolador de una señal de potencia.
• Cuando se trabajen con voltajes diferentes (AC y DC).
