3266W-1-104 Potenciómetro Trimpot 100kΩ ±10%

INFORMACIÓN

El 3266W-1-104 Potenciómetro Trimpot disponible con valor de 100kΩ ±10%. Cuenta con un  pitch de 2.5mm, un total de 12 vueltas (con un margen de 2 vueltas más o 2 vueltas menos), lo que te permite realizar ajustes al valor de tu resistencia con una gran precisión.

El 3266W-1-104 Potenciómetro Trimpot es perfecto para ajustar los niveles de voltaje y corriente de un circuito, también es ideal para ser utilizado en PCB o en protoboard debido a su tamaño compacto.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: 3266W-1-104
• Color: Azul
• Tipo de montaje: THT
• No. Pines: 3
• Resistencia total: 100kΩ
• Potencia (200V Máx.): 0.25W
• Tolerancia : ±10%.
• No. de vueltas: 12±2
• Temperatura de operación: -55 a 125°C
• Peso: 0.42 g
• Dimensiones: 6.75 mm x 4.6 mm x 13.05 mm

DOCUMENTACIÓN Y RECURSOS

• Datasheet

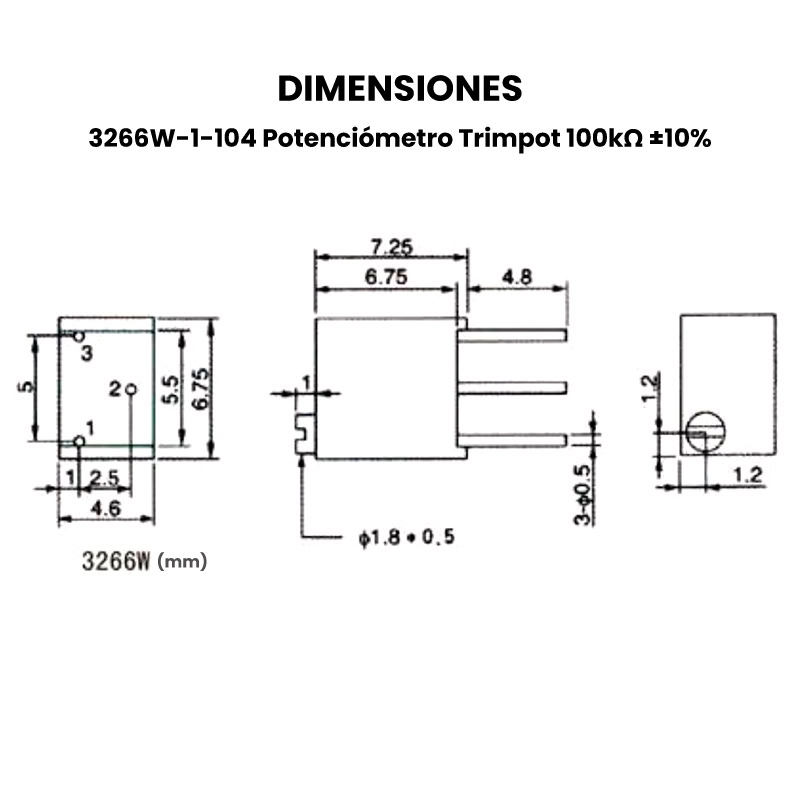

• Dimensiones
• Footprint
• Pinout
• Símbolo y modelo 3D

INFORMACIÓN ADICIONAL

¿Cómo puedo saber el valor de resistencia total de un potenciómetro?

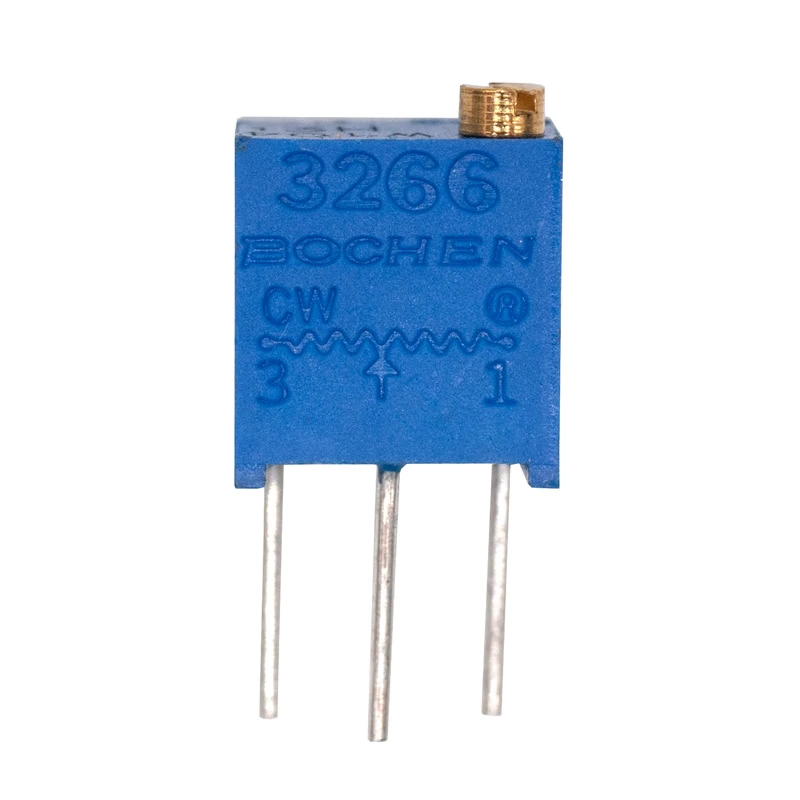

Comúnmente los potenciómetros cuentan con un código como el que puedes apreciar en la siguiente imagen:

En este caso el 4 ubicado en la última posición nos indica que el multiplicador es 10 000. Si multiplicamos los primeros dos dígitos (10) por el multiplicador (10 000) obtendremos su valor de resistencia total en Ohms.

Si no encontramos este código en nuestro potenciómetro podemos hacer uso de un multímetro que mida resistencia y colocar una punta en le Pin 1 y la otra en el Pin 3, de esta manera podemos medir el valor de la resistencia total de un potenciómetro.
