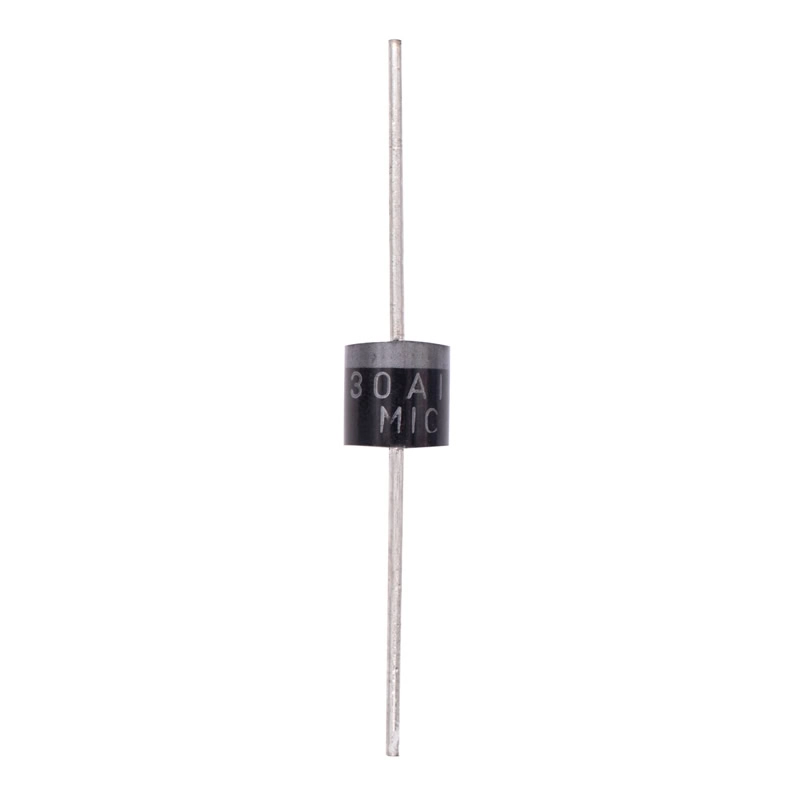

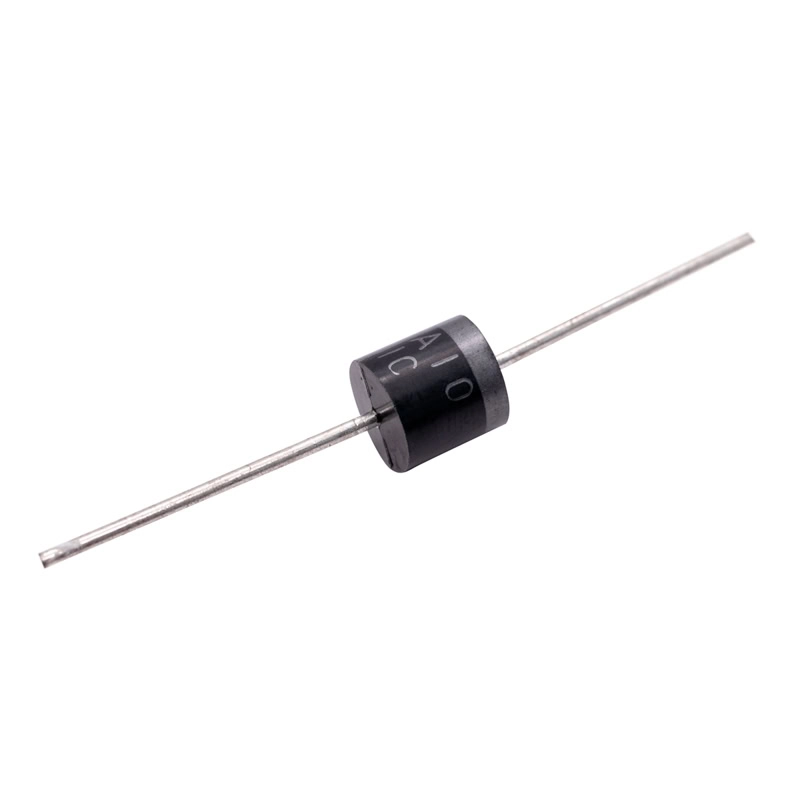

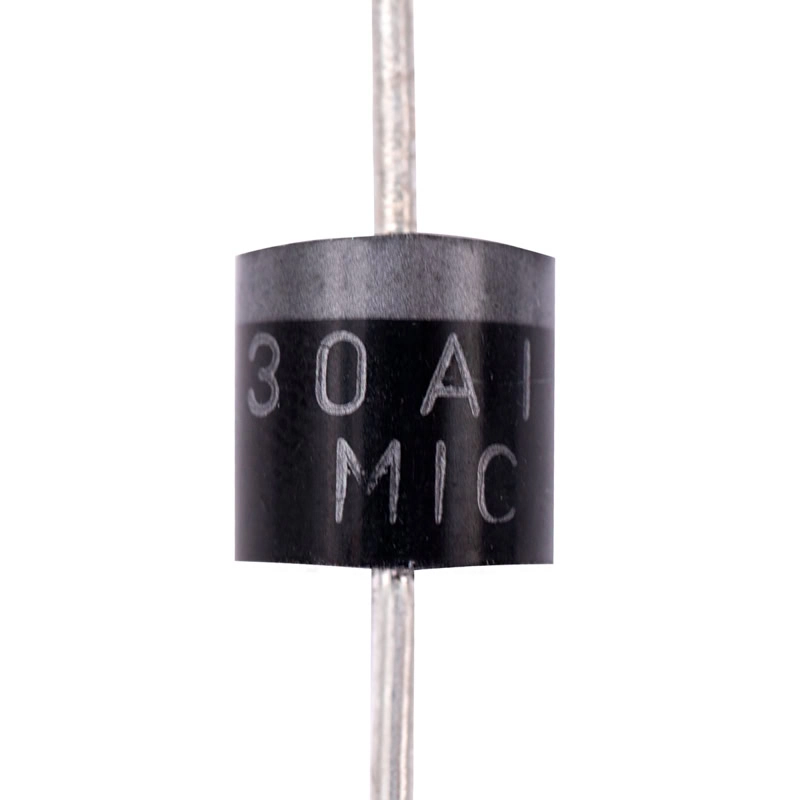

30A10 Diodo Rectificador 1000V 30A

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Diodo rectificador
• Matrícula: 30A10
• Empaquetado: R-6, Axial
• Voltaje inverso máximo (VRRM): 1000V
• Corriente en Polarización Directa(IF): 30A
• Pico de corriente de sobretensión (IFSM): 500A
• Caída de voltaje directa (VF): 1V
• Temperatura de operación: -55 a 155 °C
• Peso:1.77g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

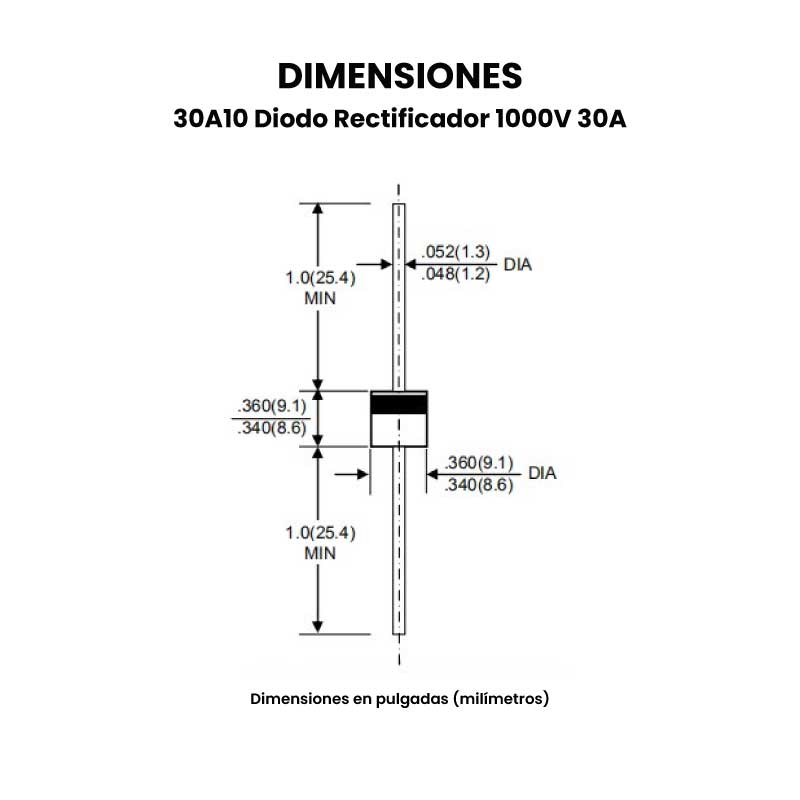

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo funciona el 30A10 diodo rectificador?

• Unión PN: Un diodo está hecho de dos capas de material semiconductor dopado: una de tipo “p” (con ausencia de electrones, llamada ánodo) y una de tipo “n” (con exceso de electrones, llamada cátodo).
• Polarización directa: Cuando se conecta un voltaje positivo al ánodo y uno negativo al cátodo (polarización directa), se supera una barrera de potencial (aproximadamente 0.7V para diodos de silicio) y los electrones fluyen, permitiendo el paso de la corriente.
• Polarización inversa: Si se invierte la polaridad, el cátodo se conecta al positivo y el ánodo al negativo, el diodo actúa como un aislante y bloquea el flujo de corriente, protegiendo el circuito de una polaridad inversa.

Aplicaciones del 30A10 diodo rectificador

• Rectificación de corriente alterna (CA): Es su función más común. Convierte la corriente alterna en corriente continua (CC) en fuentes de alimentación y cargadores de baterías. Se usa en puentes rectificadores de onda completa para aplicaciones de alta potencia.
• Fuentes de alimentación de CC: Se utiliza en circuitos que requieren convertir la corriente de la red eléctrica en corriente continua estable para alimentar diversos equipos electrónicos.
• Inversores: Convierte la corriente continua en corriente alterna. El diodo 30A10 se utiliza en la etapa de rectificación de la corriente de entrada antes de que sea convertida nuevamente por el inversor.
• Circuitos de protección: Protege otros componentes sensibles de una sobretensión o polaridad inversa. Su capacidad de manejar alta corriente lo hace ideal para este propósito en sistemas de potencia.
• Cargadores de baterías: Forma parte de los circuitos que rectifican la corriente para cargar baterías de alta capacidad.
• Sistemas de soldadura: Puede encontrarse en la etapa de potencia de máquinas de soldar, donde se requiere rectificar grandes cantidades de corriente para la operación.
• Aplicaciones industriales: Es ideal para maquinaria industrial y equipos que requieren componentes robustos para manejar altas cargas de energía.
