2SD998 Transistor NPN 230V 20A TO-3PN

INFORMACIÓN

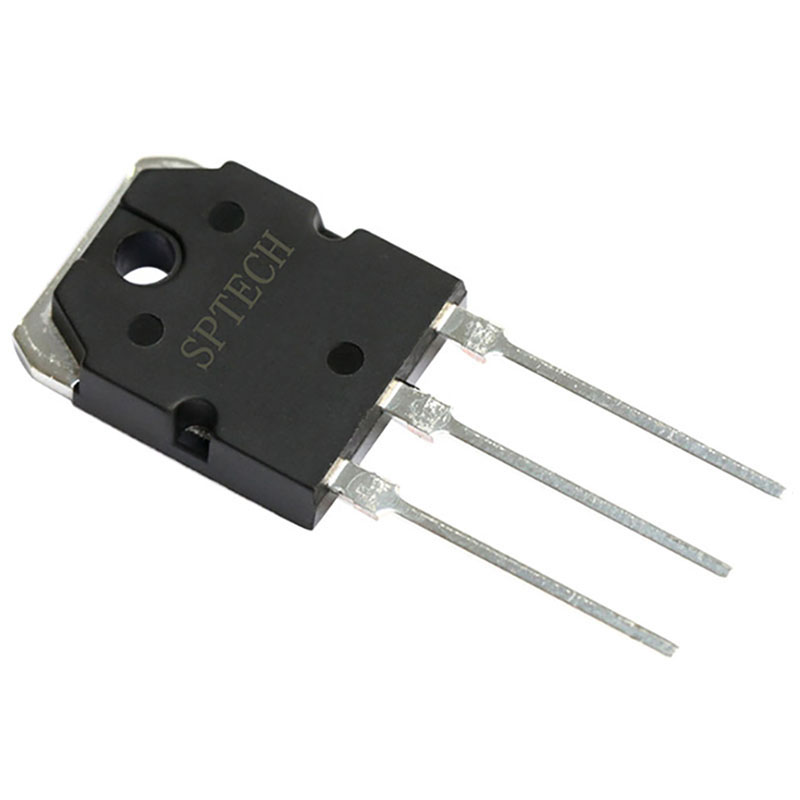

El 2SD998 es un transistor de potencia NPN fabricado por SPTECH. Se caracteriza por tener un alto voltaje de ruptura colector-emisor (230V) y una corriente continua (Ic) de 20A, con un encapsulado TO-3PN. Está diseñado para operar en aplicaciones de potencia, donde se requieren altos voltajes y corrientes.

Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Transistor de potencia
• Matrícula: 2SD998
• Polaridad: NPN
• Encapsulado: TO-3PN
• Montaje: Through Hole THT
• Pines: 3
• Voltaje
  • VCEO: 230V
  • VCBO: 230V
  • VEBO:   5V
• Corriente
  • IC: 20A
  • IB: 2A
  • ICBO: 5uA
• Disipación total del dispositivo (Pc): 200W
• Frecuencia de Transición: 30MHz
• Ganancia de corriente continua (hfe): 55
• Peso: 4.88g

SUSTITUTO

• Similares: 2SA1746

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

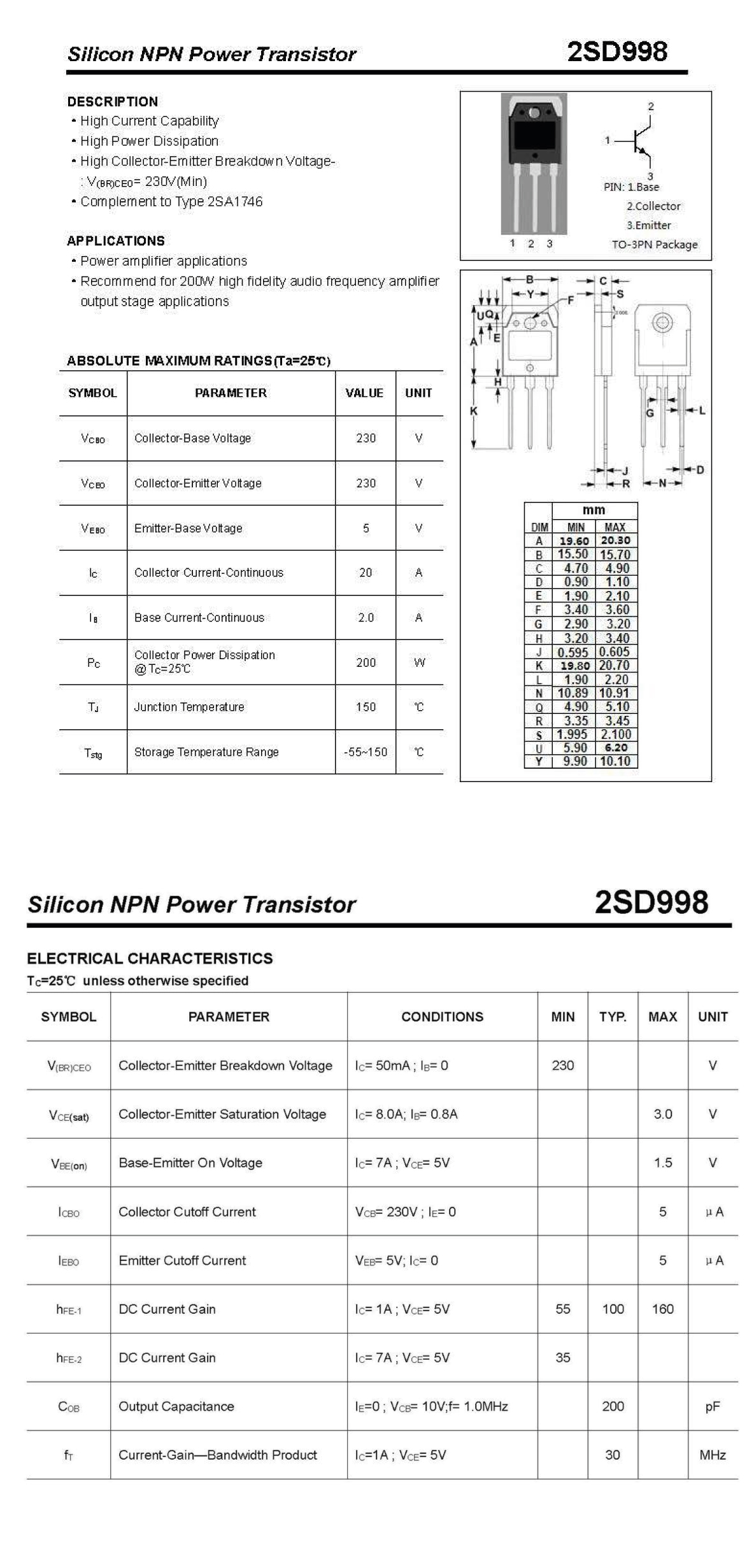

• Datasheet

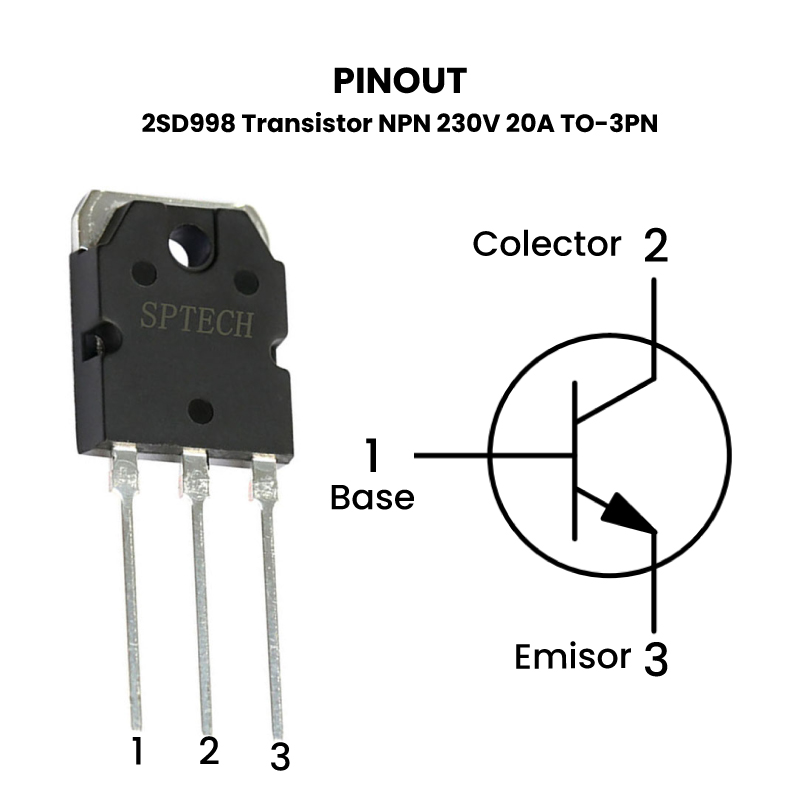

• Pinout

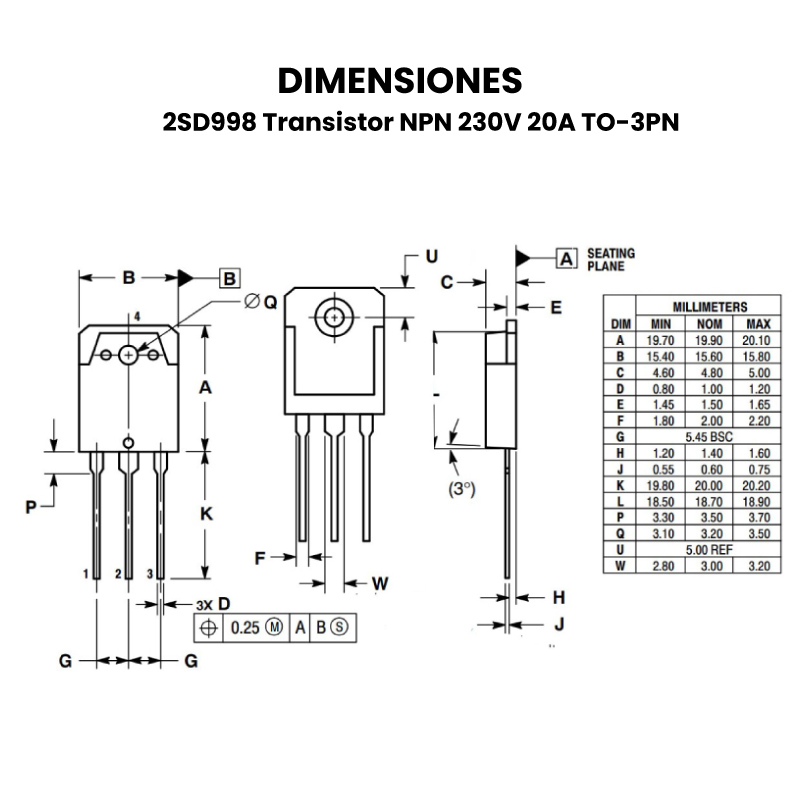

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cuáles son sus aplicaciones del 2SD998?

El transistor de potencia NPN (2SD998) está diseñado para aplicaciones de convertidor DC-DC, iluminación de emergencia y otras aplicaciones de propósito general.

¿Cómo funciona el 2SD998?

El transistor 2SD998 es un dispositivo semiconductor del tipo NPN (negativo-positivo-negativo) y está encapsulado en un paquete TO-3PN que proporciona una excelente capacidad de disipación de calor, lo que lo hace adecuado para aplicaciones donde se generan niveles significativos de calor. A continuación se explicará qué es y cómo funciona un transistor NPN y finalmente se explicará el funcionamiento del 2SD998.

Transistor NPN:

Un transistor NPN consiste en tres capas de material semiconductor: una capa delgada de material tipo P (agujero positivo) entre dos capas más gruesas de material tipo N (electrones negativos). Estas capas se denominan emisor (E), base (B) y colector (C).

1. Emisor (E): Emite portadores de carga, que son electrones en el caso de un transistor NPN.

2. Base (B): Controla el flujo de corriente entre el emisor y el colector. La corriente que fluye desde la base hacia el emisor controla la corriente más grande que fluye desde el emisor hacia el colector.

   1. Colector (C): Recoge la corriente más grande que fluye desde el emisor.|

Funcionamiento del transistor NPN:

1. Apagado (sin corriente): En estado inicial, no hay corriente fluyendo desde la base al emisor. Esto significa que la corriente entre el colector y el emisor está interrumpida y el transistor está apagado.
2. Encendido (con corriente): Cuando se aplica una corriente pequeña a la base, permite que los electrones fluyan desde el emisor hasta el colector en una cantidad mucho mayor. Esto activa el transistor y permite que la corriente fluya entre el colector y el emisor.

Funcionamiento del 2SD998:

El 2SD998 sigue el mismo principio básico de funcionamiento de un transistor NPN. Para utilizar el 2SD998 en un circuito, se conecta de manera que la corriente fluya desde el emisor (E) hacia el colector (C) cuando se aplica una corriente adecuada a la base (B).

Es importante consultar la hoja de datos del 2SD998 para obtener información detallada sobre sus características eléctricas, límites de voltaje, corriente máxima, etc. Esto proporcionará información específica sobre cómo aplicar y utilizar este transistor en un diseño electrónico.

Recomendaciones:

• El 2SD998  típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
• Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
• Para un rendimiento de larga duración, opere el transistor 2SD998 un 20 % por debajo de sus clasificaciones máximas absolutas.
