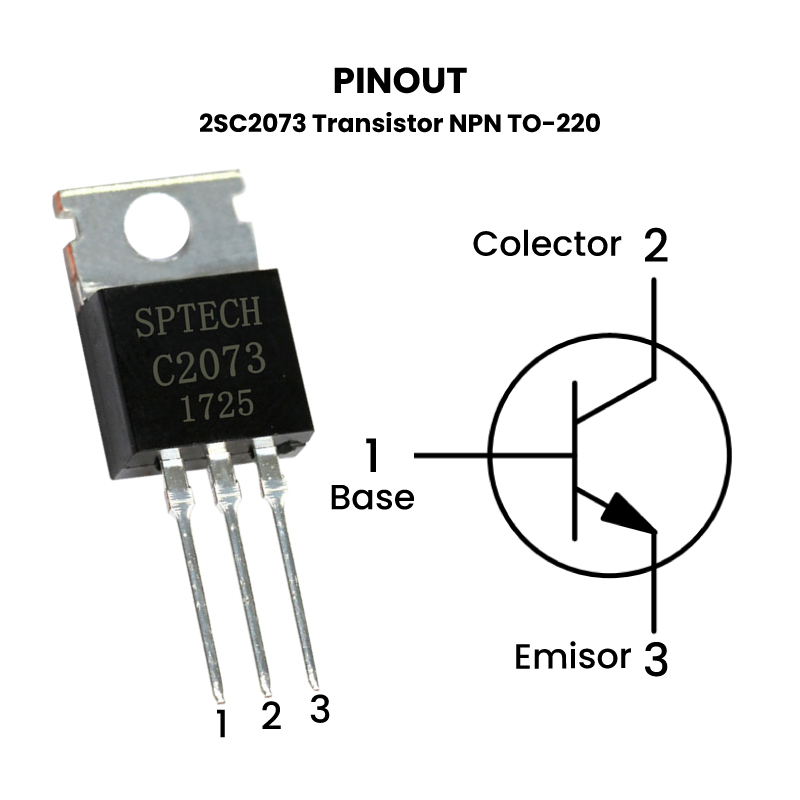

2SC2073 Transistor NPN 150V 1.5A TO-220 Pinout

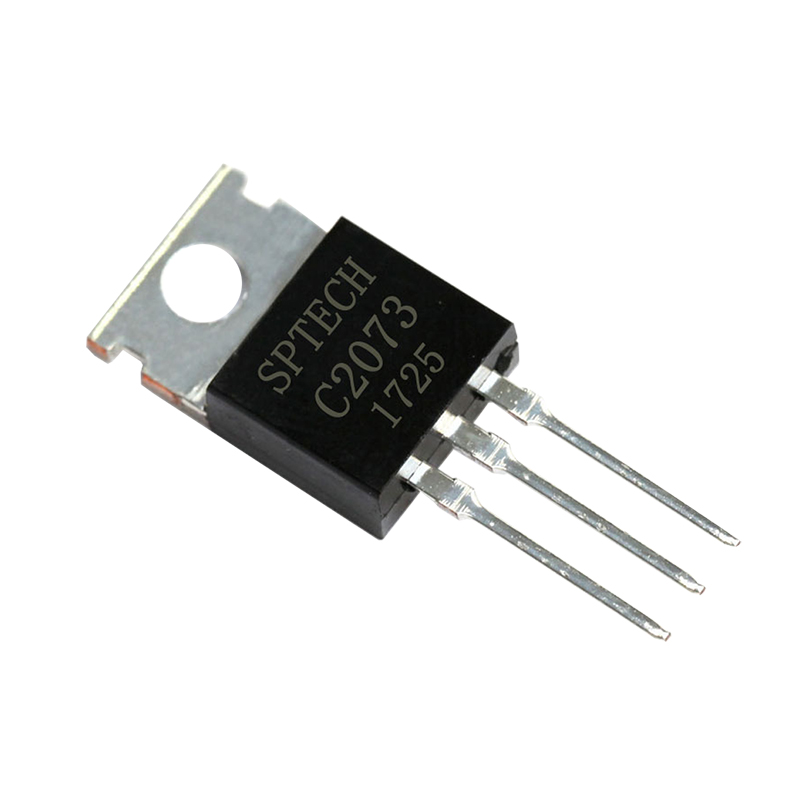

2SC2073 Transistor NPN 150V 1.5A TO-220C

$ 13.00

30 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.18
100 piezas	$ 8.75
200 piezas	$ 6.83

SKU: AR3914 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -150V, 1.5A, 25W, 2SA940, 2SC2073, amplificador, audio, Bipolar, Bipolar Transistors, BJT, C2073, KSC2073TU, NPN, potencia, SPTECH, THT, TO-220C, Transistors

INFORMACIÓN

El 2SC2073 es un transistor NPN fabricado por SPTECH. Se caracteriza por tener un alto voltaje de ruptura colector-emisor 150V y corriente de colector 1.5A en un encapsulado TO-220C. Este transistor se utiliza comúnmente en aplicaciones de amplificación de potencia y en aplicaciones de salida vertical, como en circuitos amplificadores de audio, fuentes de alimentación conmutadas, controladores de motores, entre otros.

Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Transistor de potencia
Matrícula: 2SC2073
Polaridad: NPN
Encapsulado: TO-220C
Montaje: Through Hole THT
Pines: 3
Voltaje:
- V_CEO: 150 V
- V_CBO: 150 V
- V_EBO: 5 V
Corriente:
- I_C: 1.5 A
- I_B: 0.5 A
- I_EBO: 10μA
Disipación total del dispositivo (Pc): 25 W
Frecuencia de Transición: 4 MHz
Ganancia de corriente continua (h_FE): Min. 40 y Máx. 140
Peso: 2.39g

SUSTITUTO

Similares: 2SA940, KSC2073TU, NTE375, 2SC2073, 2SC2238, 2SC2275, 2SC2317, 2SD1138, 2SD1264, 2SD401 o 2SD478

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones del 2SC2073

El transistor 2SC2073 tiene diversas aplicaciones, entre las cuales se destacan:

Amplificador de potencia: El 2SC2073 se utiliza en circuitos de amplificación de potencia donde se requiere una alta ganancia y capacidad de manejo de corriente.
Salida vertical: Debido a sus características de alta potencia y voltaje, el 2SC2073 es adecuado para su uso en circuitos de salida vertical en dispositivos como televisores y monitores.

Estas son solo algunas de las aplicaciones comunes del transistor 2SC2073. Su versatilidad y capacidad para manejar altas corrientes y voltajes lo hacen adecuado para una variedad de aplicaciones en electrónica de potencia.

Recomendaciones

El 2SC2073 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor 2SC2073 un 20 % por debajo de sus clasificaciones máximas absolutas.
