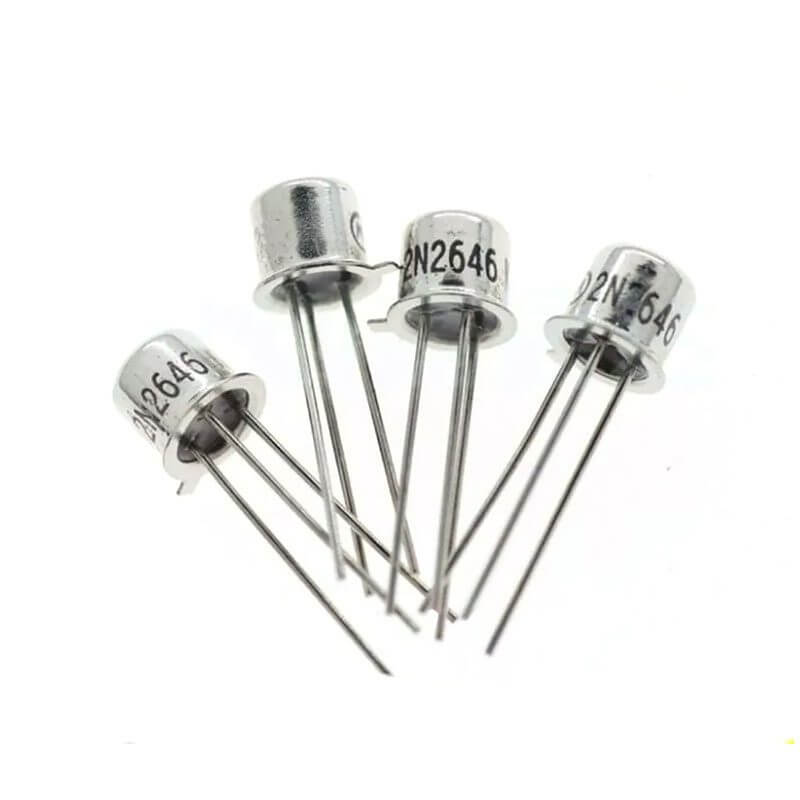

2N2646 Transistor UJT TO-18 35V 2A

$ 33.00

Sin existencias

CANTIDAD	PRECIO
10 piezas	$ 28.09
25 piezas	$ 24.83
35 piezas	$ 22.25

SKU: AR3652 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 2n, 2N2646, TO-18, transistor, Transistor UJT, UJT

INFORMACIÓN

2N2646 es un transistor UJT (Transistor Unijunction) o Transistor de Unión Unipolar. Es un dispositivo semiconductor que tiene tres terminales: el emisor (E), la base 1 (B1) y la base 2 (B2). A diferencia de otros transistores, el UJT no se utiliza típicamente como un amplificador de señal o interruptor, sino más bien como un generador de pulsos, temporizador o relajación oscilante.

2N2646 es un transistor UJT que se utiliza para generar pulsos, temporizar eventos y oscilar en aplicaciones electrónicas. Su diseño y características específicas lo hacen adecuado para aplicaciones que requieren una generación de señal controlada y precisa.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de Transistor: UJT
Serie: 2N2646
Encapsulado: TO-18
Pines: 3
Montaje: THT
Tensión máxima entre dos bases (VB2B1): 35V
Voltaje inverso máximo del emisor (VB2E): 30V
Máxima corriente RMS del emisor (Ie): 50mA
Corriente pico máxima del emisor (Ie): 2A
Rango de temperatura de funcionamiento: -65ºC a +150ºC
Disipación de potencia máxima: 300mW

Pines:

Base 1: Normalmente conectado a la alimentación
Emisor: El emisor se utiliza para activar y desactivar el transistor.
Base 2: Normalmente conectado a Carga

DOCUMENTACIÓN Y RECURSOS

Datasheet

INFORMACIÓN ADICIONAL

El 2N2646 en particular es un transistor UJT comúnmente utilizado en aplicaciones de temporización, generación de pulsos y osciladores. Algunas de sus aplicaciones típicas incluyen:

Generador de pulsos: El 2N2646 puede utilizarse para generar pulsos precisos y controlados en circuitos de temporización y control.
Oscilador de relajación: El transistor UJT puede configurarse en un circuito oscilador de relajación, generando señales de onda cuadrada o de forma irregular.
Control de tiristores: El 2N2646 se utiliza para controlar la activación y desactivación de tiristores (SCR o TRIAC) en aplicaciones de control de potencia.
Circuitos de disparo: El transistor UJT es empleado en circuitos de disparo de SCR (Rectificador Controlado de Silicio) para activar dispositivos de potencia en aplicaciones de control de corriente alterna.

¿Cómo funciona un transistor UJT?

El funcionamiento básico del transistor UJT se basa en la carga y descarga de un capacitor interno conectado entre las bases 1 y 2. Cuando se aplica una corriente de control a la base 1, el capacitor se carga gradualmente. Una vez que el capacitor alcanza un voltaje umbral específico, se produce un desequilibrio en la corriente de la base 2, lo que provoca una caída repentina de voltaje en el emisor. Esta caída de voltaje puede ser utilizada para activar otros componentes o circuitos conectados al transistor UJT.
