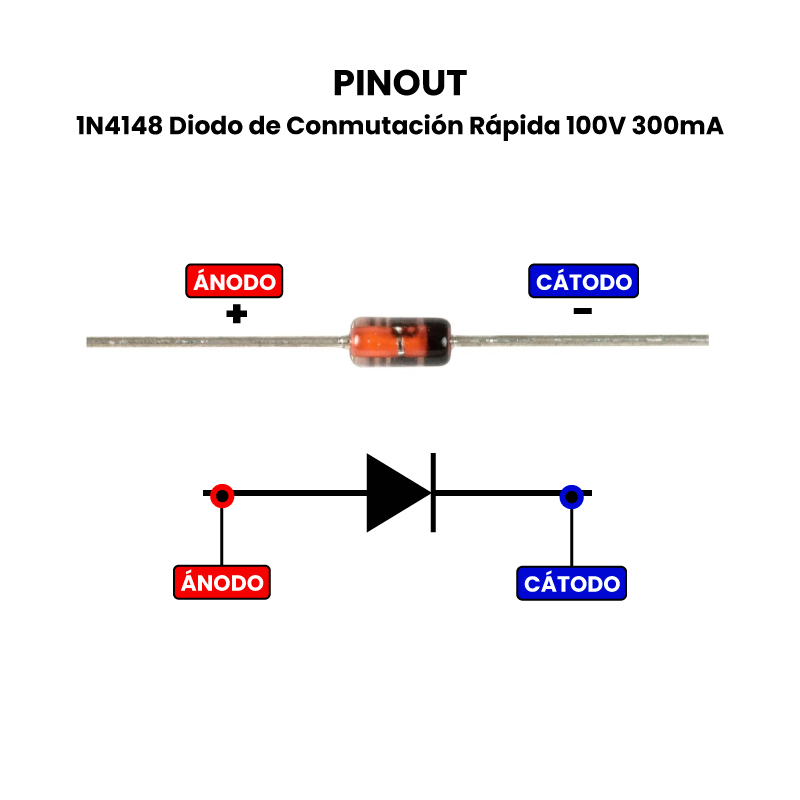

Pinout--1N4148-Diodo-de-Conmutación-Rápida-100V-300mA

1N4148 Diodo de Conmutación Rápida 300mA 100V

$ 1.00

8083 disponibles

CANTIDAD	PRECIO
25 piezas	$ 0.43
100 piezas	$ 0.35
200 piezas	$ 0.25

SKU: AR0215 Categoría: DIODOS Etiquetas: 0.7V a 1mA, 100V, 1N41, 1n4148, 1N4148 Diodo, 1V a 10mA, 300 mA, alta frecuencia, Alta Velocidad, diodo, diodo de conmutación rápida, diodo de silicio, DO-35

Comprados juntos frecuentemente

Precio de los tres:

Este producto: 1N4148 Diodo de Conmutación Rápida 300mA 100V - $ 1.00
Push Button 4 pines MicroSwitch - $ 1.00
Resistencia de Carbón 1/4W 5% Varios Valores 1Ω - 1MΩ: 10KΩ - $ 0.50

INFORMACIÓN

El 1N4148 es un diodo de conmutación rápida de silicio extremadamente popular, usado para aplicaciones de alta velocidad y frecuencia, como rectificación, protección de entradas/salidas y circuitos lógicos, destacando por su bajo tiempo de recuperación de unos 4 ns, permitiendo manejar señales rápidas y conmutaciones eficientes en corrientes bajas, con encapsulado estándar DO-35 y una banda que indica el cátodo.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Diodo de conmutación rápida, unión PN.
Matrícula: 1N4148
Encapsulado: DO-35
Montaje: THT
Voltaje Inverso Máx. (Vrrm): 100V
Corriente Directa Promedio (If): 200-300 mA
Tiempo de Recuperación Inversa (trr): Alrededor de 4 ns
Caída de Voltaje Directo (Vf): ~0.7V a 1mA, ~1V a 10mA
Tiempo de recuperación inverso (máx.): 4 ns
Temperatura de operación: -65 °C a +175 °C.

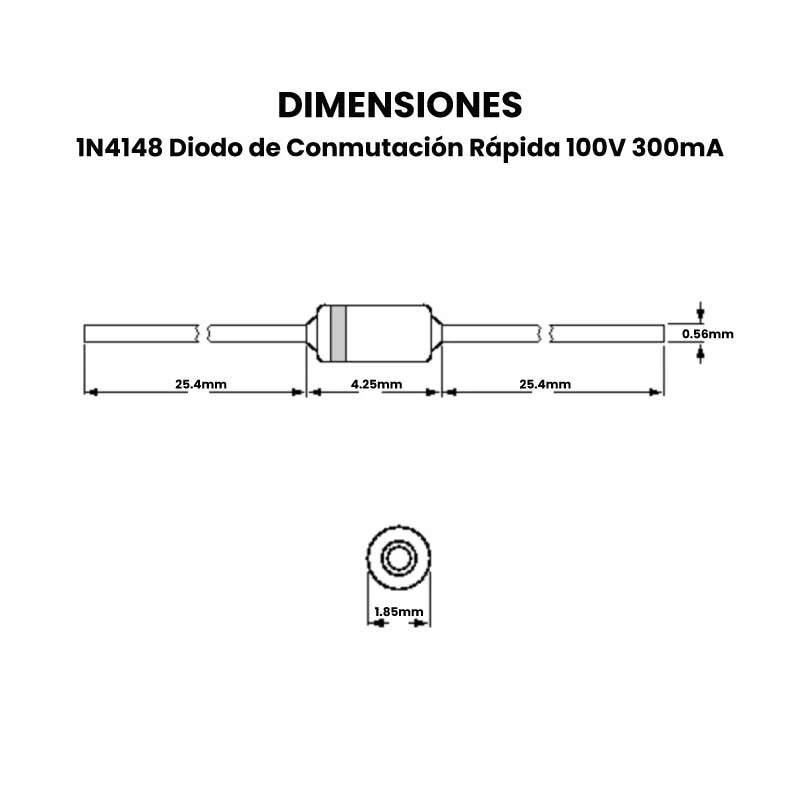

Medidas: 29.4 x 2 mm
Peso: 0.1 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones comunes del 1N4148

Conmutación de alta velocidad: Para manejar señales digitales y frecuencias elevadas, actuando como un interruptor rápido (encendido/apagado).
Protección de circuitos: Como supresor de transitorios y picos de voltaje, protegiendo componentes sensibles como entradas de microcontroladores, desviando la corriente excesiva.
Rectificación rápida: Convierte corriente alterna (CA) a corriente continua (CC) en pequeños circuitos rectificadores, especialmente en aplicaciones de bajo voltaje y alta frecuencia.
Circuitos de protección en telecomunicaciones: Protege entradas y salidas en dispositivos de comunicación y hogar.
Fuentes de alimentación conmutadas (SMPS): Optimiza la conversión de energía y minimiza pérdidas.
Circuitos de señalización: Se usa para el aislamiento de conducción unidireccional y en circuitos de referencia de voltaje.

Ejemplos prácticos del 1N4148

Protección de la entrada de un microcontrolador contra voltajes inversos o picos.
En paralelo con bobinas de relés para absorber picos inductivos.
En circuitos de bajo voltaje y baja corriente donde se necesita control preciso de la corriente.
