El cautín es una herramienta muy importante en electrónica , porque permite realizar uniones firmes y conductivas entre componentes, cables y placas de circuito impreso. Sin él, sería prácticamente imposible ensamblar, reparar o mantener dispositivos electrónicos de manera segura y duradera.
Gracias a su capacidad de generar calor controlado en la punta metálica, es indispensable en tareas de reparación, prototipado y ensamblaje de proyectos electrónicos, tanto en ámbitos profesionales como educativos y de hobby.
Principio de funcionamiento
Generación de calor: al conectarse a la corriente, la resistencia interna transforma la energía eléctrica en energía térmica.
Transmisión del calor: este calor se transfiere a la punta metálica del cautín, que alcanza temperaturas en algunos modelos regulables entre 180 °C y 480 °C.

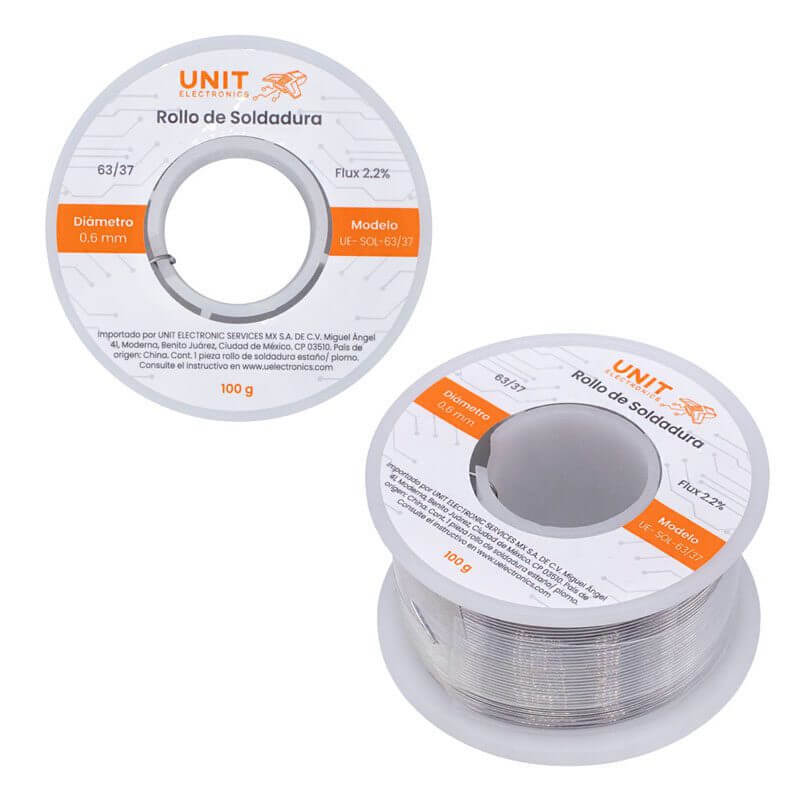

Fusión del material de soldadura: al aplicar la punta sobre el estaño, este se funde y fluye entre las superficies metálicas.
Creación de la unión: al enfriarse, el estaño solidifica y forma una conexión firme, conductiva y duradera entre los componentes.
Importancia de la temperatura y la pasta para soldar
La temperatura en un cautín es crucial porque determina la calidad y seguridad de la soldadura. Si es demasiado baja (menos de 250-300 °C), no todo el estaño se funde correctamente y se generan soldaduras frías, débiles y poco conductivas.
En el rango adecuado para todo estaño en general es de 300–400 °C, la soldadura fluye bien, se adhiere rápido y forma uniones limpias y confiables. En cambio, una temperatura excesiva (+400 °C) puede dañar componentes sensibles, levantar pistas de la PCB o incluso quemar la placa.
Por eso, contar con un cautín regulable es fundamental para trabajos de precisión y para evitar errores costosos en proyectos electrónicos.

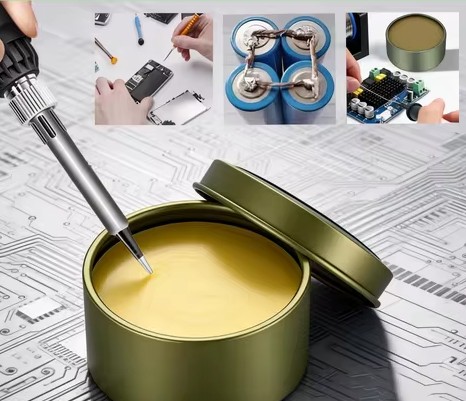

La pasta para soldar y el flux son muy importantes porque facilitan el proceso de unión entre el estaño y las superficies metálicas. Su función principal es limpiar y eliminar óxidos de las piezas a soldar, mejorar la conductividad térmica y permitir que el estaño fluya de manera uniforme. Gracias a ella se logran soldaduras más firmes, brillantes y duraderas, evitando defectos como soldaduras frías o débiles. Además, protege las superficies durante el calentamiento y reduce la formación de residuos que podrían afectar el circuito. En resumen, la pasta para soldar es esencial para obtener conexiones confiables y de calidad en trabajos electrónicos.
Tipos básicos de cautines

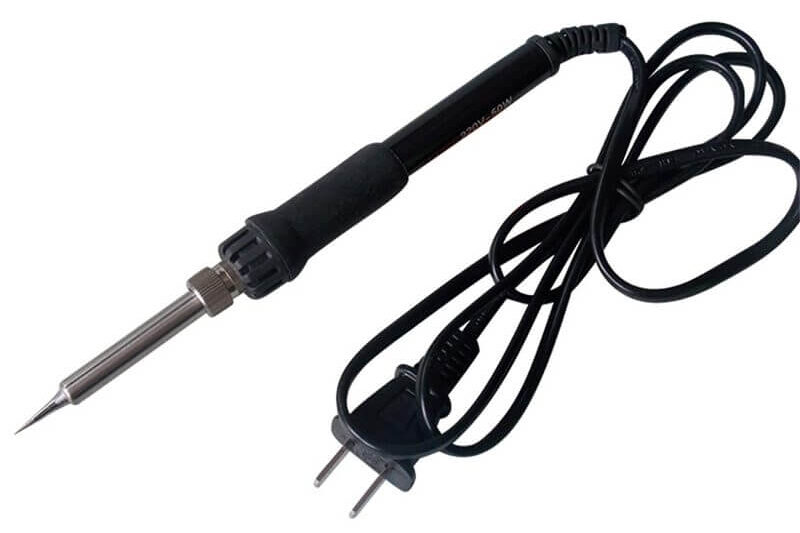

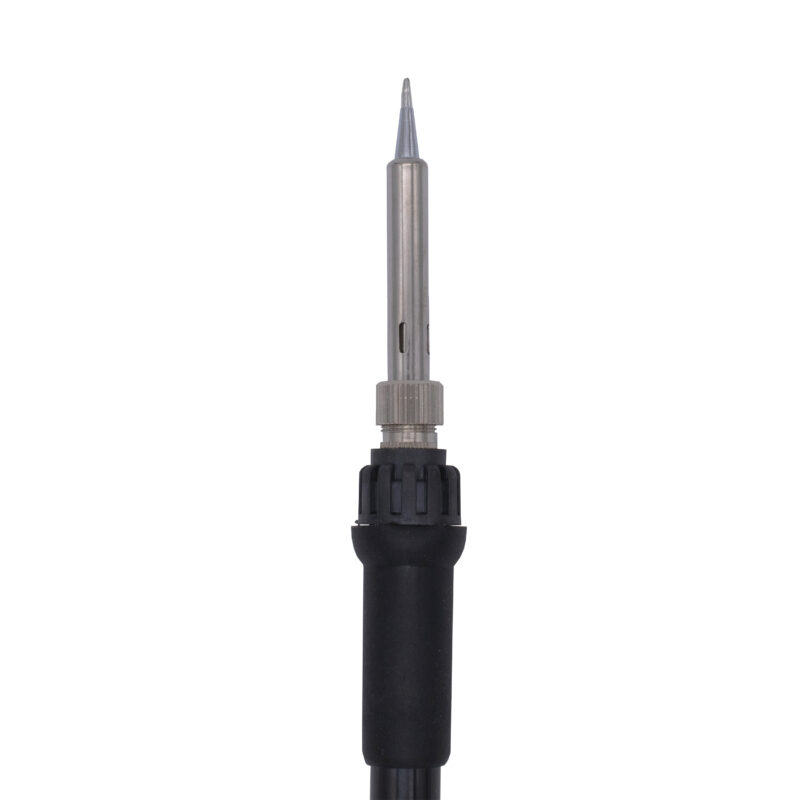

Cautín simple (resistencia fija)
Potencia: 30–50 W.
Sin control de temperatura.
Ideal para electrónica básica y para principiantes
Cautín con control de temperatura
Potencia: 60–90 W.
Permite ajustar la temperatura según el tipo de soldadura.
Recomendado para reparación y prototipado.
Algunos cuentan con puntas intercambiables
⚠️ATENCIÓN⚠️
Los cautines no entregan su potencia directamente en la punta. La potencia que indica el fabricante (90 W, 30 W, 35 W, etc.) corresponden a la potencia nominal máxima, es decir, la energía que el cautín puede consumir cuando se enciende en frío o cuando necesita recuperar temperatura. Esto no significa que consuma, por ejemplo, 90 W todo el tiempo.
Durante el uso normal, una vez que alcanza la temperatura de trabajo, el cautín regula su consumo y normalmente opera entre 45 % y 65 % de su potencia nominal, lo cual es completamente normal.
¿Cómo elegir el cautín adecuado?
Para elegir un cautín adecuado es importante considerar el tipo de trabajo que vas a realizar y el nivel de precisión que necesitas:
Electrónica básica / hobby
Reparación de placas y prototipado
Uso profesional

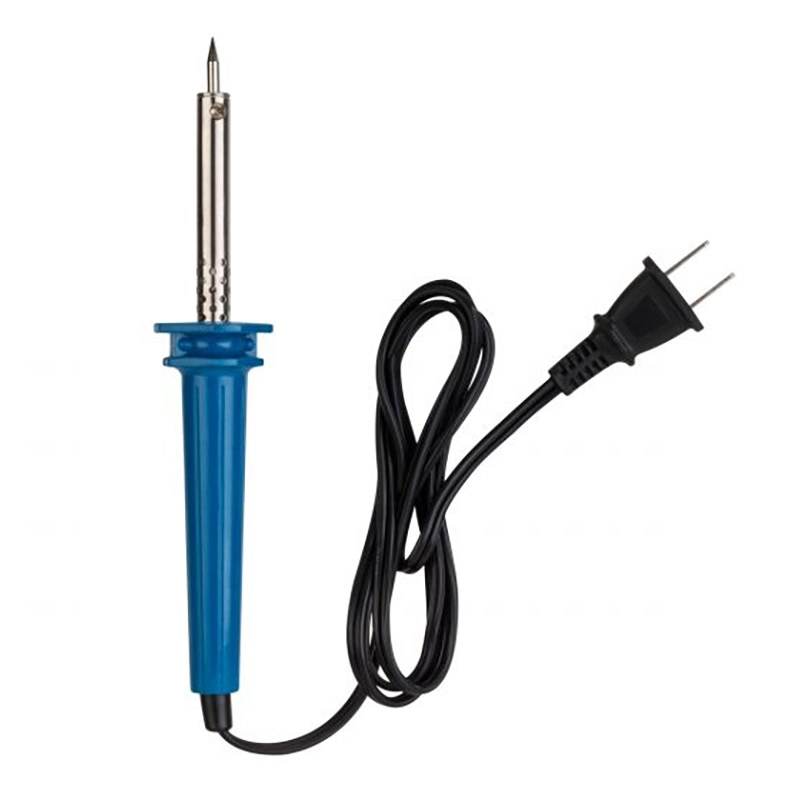

Cautín simple de 30 W Punta fina
Cautín regulable de 60 W con control de temperatura

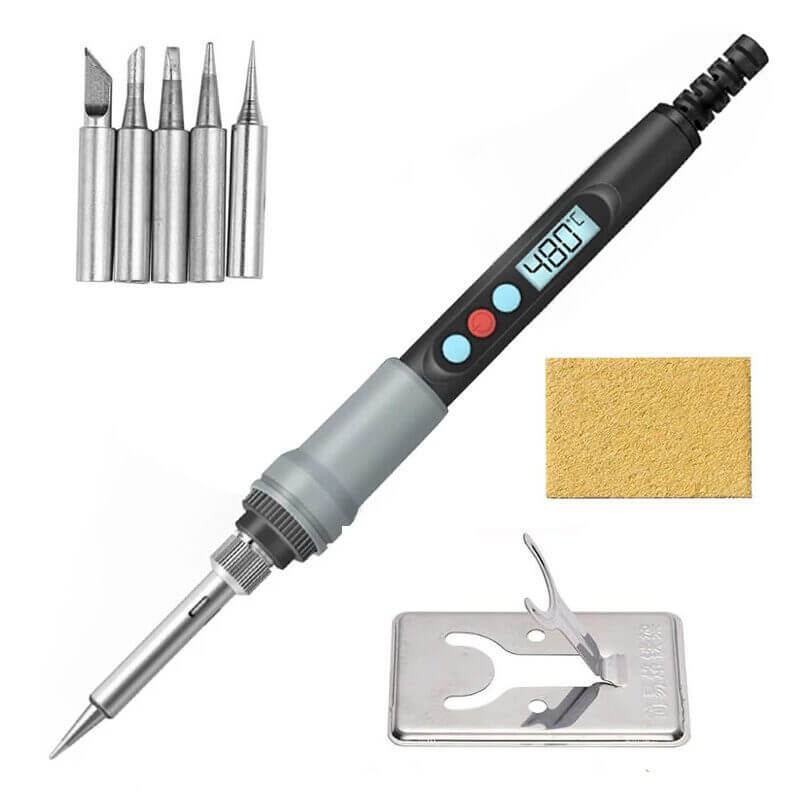

Cautín 90 W con puntas intercambiables y control digital
Área de trabajo segura: utiliza una mesa estable, bien iluminada y ventilada para evitar inhalar vapores de soldadura.
Protección personal: usa gafas de seguridad para proteger los ojos de salpicaduras de estaño y guantes resistentes al calor si trabajas por periodos prolongados.
Soporte adecuado: coloca siempre el cautín en un soporte metálico resistente al calor cuando no lo estés usando, nunca directamente sobre la mesa.
Limpieza de la punta: mantén la punta limpia con una esponja húmeda o limpiador metálico para asegurar soldaduras de calidad y evitar acumulación de residuos.
Prevención de quemaduras: nunca toques la punta ni las partes metálicas; recuerda que pueden superar los 400 °C.
Desconexión segura: apaga y desconecta el cautín al terminar, y espera a que se enfríe antes de guardarlo, recuerda tener pausas en su uso para evitar forzar los componentes al estrés por el calor.
Manejo de cables: evita que el cable de alimentación esté cerca de la punta caliente o en zonas donde pueda enredarse.
Uso de extractor de humos o ventilador: especialmente importante al trabajar con soldadura con plomo, para reducir la exposición a vapores nocivos.
Orden y organización: mantén los materiales (estaño, flux, herramientas) organizados para evitar accidentes y tropiezos.
Capacitación básica: si eres principiante, practica primero en placas o cables de prueba antes de trabajar en proyectos delicados, usa videotutoriales para tener una mejor comprensión.

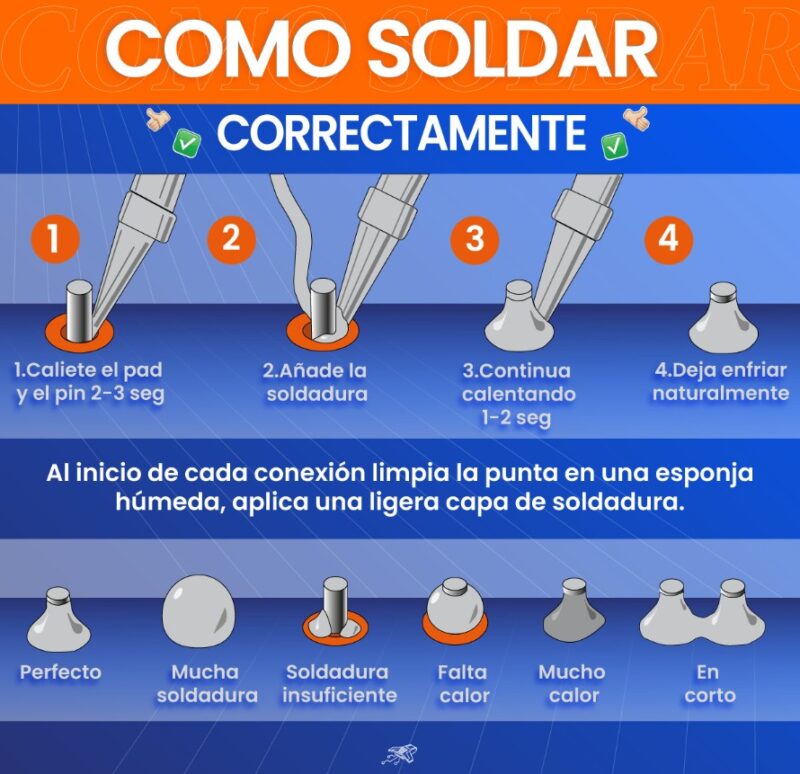

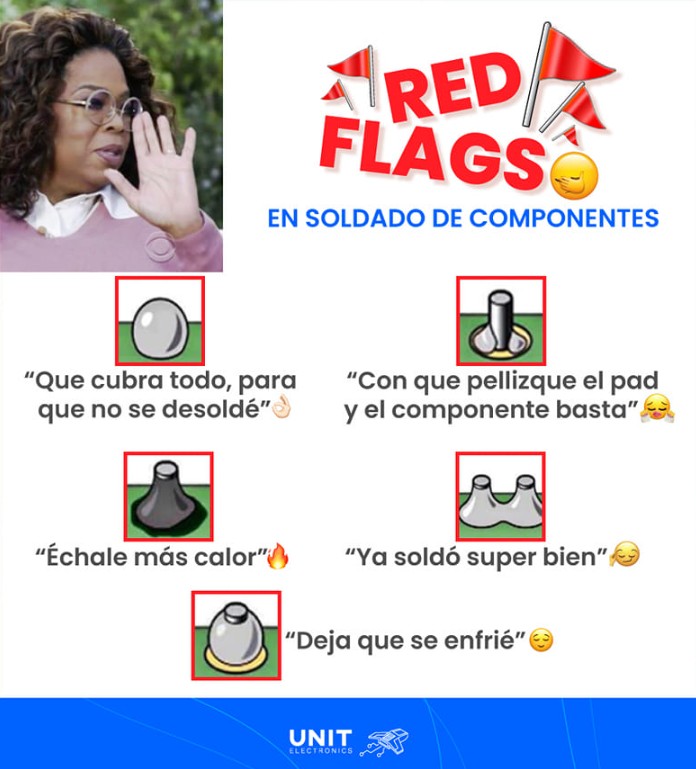

Por último, te recomendamos como soldar correctamente y cuáles son algunos signos de que se está soldado de manera errónea componentes.
