¿Qué es y como funciona un multímetro?
Mar
El multímetro es un instrumento de medición electrónica que combina varias funciones en un solo dispositivo, principalmente voltímetro, amperímetro y ohmímetro.
En el mercado existe una variedad de instrumentos, pero todos contarán al menos con medición de voltaje (AC/DC), corriente (AC/DC) y prueba de continuidad. Si cuenta con funciones adicionales dependiendo del modelo medirán: resistencia (ohms), medición de capacitancia, frecuencia y temperatura, así como detección de transistores y diodos.
¿Por qué es esencial?
- Versatilidad: Un solo dispositivo permite medir voltaje, corriente y resistencia, además de otras funciones como continuidad, capacitancia o frecuencia. Esto evita tener que usar varios instrumentos distintos.
- Diagnóstico rápido y confiable: Permite identificar fallas en circuitos, componentes dañados o conexiones incorrectas antes de que se conviertan en problemas mayores.
- Validación de diseño: En proyectos académicos y profesionales, el multímetro confirma que los cálculos teóricos coinciden con los valores reales, asegurando que el circuito funciona como se planeó.
- Seguridad: Detecta condiciones peligrosas como cortos, sobrecargas o voltajes inesperados, protegiendo tanto al usuario como al equipo.
- Cumplimiento normativo: En entornos profesionales, el uso de instrumentos de medición confiables es requisito para cumplir con estándares de calidad y seguridad (por ejemplo, NOM en México o IEC internacionalmente).
- Aprendizaje práctico: Para estudiantes y técnicos, es la herramienta que conecta la teoría con la práctica, permitiendo experimentar y entender cómo se comportan los circuitos en la realidad.
¿Para qué se utiliza?
Algunos casos de uso práctico son:
- Comprobar si una pila aún sirve → Mides el voltaje de una batería AA y ves si todavía entrega cerca de 1.5 V.
- Verificar que un cable no esté dañado → Usas la función de continuidad: si el multímetro pita, el cable está en buen estado.
- Identificar el valor real de una resistencia → Colocas las puntas en el componente y confirmas que coincide con el código de colores.
- Revisar el voltaje en un enchufe de casa → Mides entre fase y neutro y verificas que marque alrededor de 127 V AC.
- Medir cuánta corriente consume tu proyecto de Arduino → Conectas el multímetro en serie y ves si tu sensor o LED está dentro del rango seguro.
- Probar un diodo o transistor → Usas la función de prueba de diodos para confirmar que el componente funciona correctamente.
- Diagnosticar fallas en un electrodoméstico →Detectas si llega voltaje a un motor o si una resistencia interna está abierta.
- Herramienta de trabajo → Usando todas sus funciones podrías diagnosticar problemas electrónicos en circuitos.
¿Cómo elegir el modelo adecuado?
Primero, piensa en la aplicación
Si el uso principal es educativo o para primeros proyectos, cualquier multímetro digital cubrirá las funciones básicas de medición de voltaje, corriente, resistencia y continuidad.
En cambio, para proyectos de electrónica avanzada, conviene optar por multímetros con funciones extra como True RMS, auto rango y detección de voltaje sin contacto (NCV). Estas características ofrecen mayor precisión en señales complejas y facilitan el trabajo en entornos donde la comodidad y la seguridad son importantes.
Finalmente, en reparación y mantenimiento de equipos eléctricos, los multímetros profesionales resultan más adecuados. Estos modelos suelen incluir funciones adicionales como medición de capacitancia, frecuencia o temperatura, además de una construcción más robusta y segura para trabajar en condiciones exigentes.
Segundo, piensa en tu experiencia
Un principiante se beneficiará de un modelo sencillo y fácil de leer, que le permita aprender sin complicaciones y familiarizarse con las mediciones básicas.
Un usuario intermedio puede aprovechar multímetros con funciones adicionales como auto rango, prueba de diodos o NCV, que le ayudarán a crecer en sus proyectos y explorar aplicaciones más variadas.
Por su parte, un usuario avanzado o profesional requiere modelos completos, con True RMS, alta resolución y funciones extendidas, que aseguren precisión y seguridad en diagnósticos complejos y trabajos de mantenimiento.
Tercero, piensa en lo que necesitas medir
Para voltaje y resistencia, todos los multímetros, desde los más económicos hasta los más avanzados, cumplen con esta función de manera confiable.
Cuando se trata de señales complejas o no lineales, como las que generan fuentes conmutadas, variadores o motores, los modelos True RMS son indispensables para obtener lecturas exactas.
Además, si se requiere medir corriente de manera práctica sin interrumpir el circuito, una pinza amperimétrica simplifica enormemente la tarea, aunque no todos los multímetros cuentan con esta función.
Sin importar el modelo que elijas, un multímetro siempre será tu aliado en el laboratorio y en tus proyectos. Desde el más compacto hasta el más profesional, todos te ofrecen la seguridad, precisión y confianza que necesitas para aprender, reparar y crear. Empieza con el que mejor se adapte a ti.
Cómo utilizarlo, ejemplos y recomendaciones

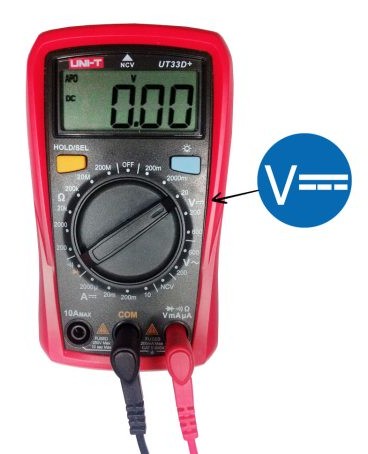

Medición de voltaje
- Como verificar la salida de una fuente de alimentación.
- Por ejemplo, una fuente de 12 V debe marcar entre 11.8 y 12.2 V

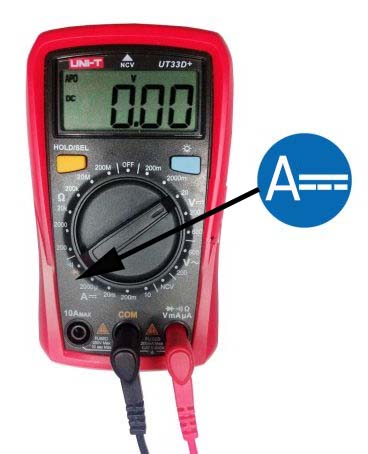

Medición de corriente
Por ejemplo, como saber cuánta corriente consume un motor DC 5v.
⚠️IMPORTANTE⚠️ Los multímetros suelen tener una tercera entrada de 10 A o más, que es para corrientes más altas este número marca el límite de amperios que puede soportar la carga límite del puerto de mA está marcado en el multímetro o debes buscar en sus especificaciones, no realices lecturas por más de un minuto en corrientes altas ya que puedes sobrecargar el sistema y quemarlo, aunque este posea un fusible de seguridad
- Coloca el selector en ADC. Recuerda los símbolos de DC Y AC.
- Abre el circuito y coloca el multímetro en serie con la carga, (NUNCA lo conectes en paralelo, utiliza un cable caimán o asegúralo de alguna manera para evitar dañar el sistema o causarte electrocución).

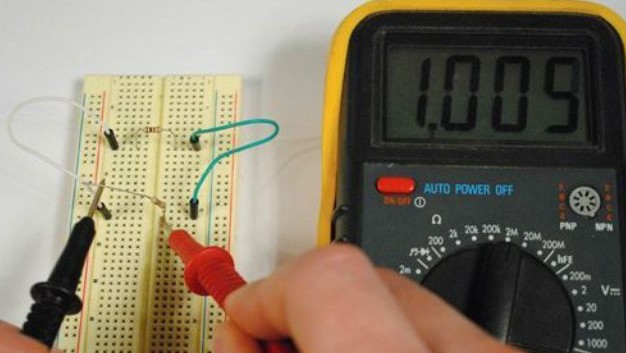

Medición de resistencia
Comprobar si una resistencia está dentro de su valor nominal.
- Selecciona el modo Ω.
2. Asegúrate de que el componente esté desconectado de toda fuente de energía.
⚠️IMPORTANTE⚠️ Si mides directamente en una placa puede darte valores erróneos, ya que hay más componentes en serie con este y afecta su medida.
3. Coloca las puntas en cada extremo de la resistencia.
4. Compara el valor con el código de colores o la hoja técnica.
Ejemplo: Una resistencia de 1 kΩ debería marcar entre 950 y 1050 Ω.

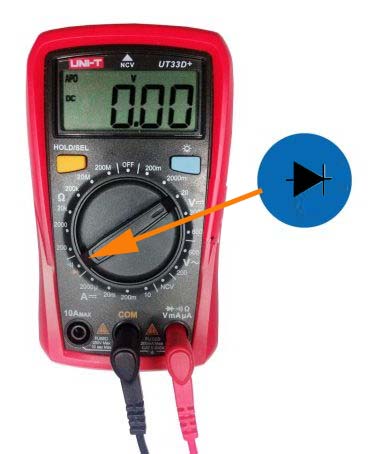

Prueba de continuidad
Verificar si un cable está cortado o la línea de circuito en una PCB.
- Asegúrate de que el componente esté desconectado de toda fuente de energía.
- Selecciona el modo continuidad (símbolo de diodo o bocina).
- Coloca las puntas en cada extremo del cable/línea.
Si el multímetro emite un pitido, el cable/línea está en buen estado.
Si no tienes ningún pitido y/o en la pantalla se muestra “OL” significa que no hay continuidad en la línea y debe ser reparada
Prueba de diodos
Revisar un diodo de protección en una placa, es solo para saber si este funciona.
- Asegúrate de que el componente esté desconectado de toda fuente de energía.
- Selecciona el modo diodo.
- Coloca la punta roja en el ánodo y la negra en el cátodo (Los diodos suelen tener una marca para diferenciar siendo la parte más corta el ánodo regularmente).
- El multímetro debe marcar entre 0.6 y 0.7 V (diodo de silicio).
- Si marca infinito en ambos sentidos, está abierto; si marca 0 en ambos, está en corto.
- Recuerda que para saber el voltaje de este debe estar fuera de placa y revisar su nomenclatura para conocer sus especificaciones.
Medición de capacitancia
Verificar un capacitor electrolítico sospechoso.
- Asegúrate de que el componente esté desconectado de toda fuente de energía.
- Selecciona el modo capacitancia (F).
- Descarga el capacitor antes de medir podrías hacerlo con una resistencia de 10k o 100k recuerda que la medición en placa se verá afectada por estar en serie con otros componentes.
- Coloca las puntas en los terminales.
- Compara el valor con el nominal.
Recomendación de Multímetros
| Modelo | Características | Funciones destacadas | Usuario |
 MUL-005 Multímetro Compacto Económico | Voltaje, corriente, resistencia, continuidad, diodos y transistores | Básico, portátil, económico | Principiantes / estudiantes → Ideal para prácticas escolares y proyectos sencillos |
 MUL-281 Multímetro Profesional RMS | Voltaje, corriente, resistencia, continuidad, diodos, capacitancia, transistores, NCV | Retroiluminación Detector de voltaje | Intermedios → Estudiantes de ingeniería y técnicos en formación |

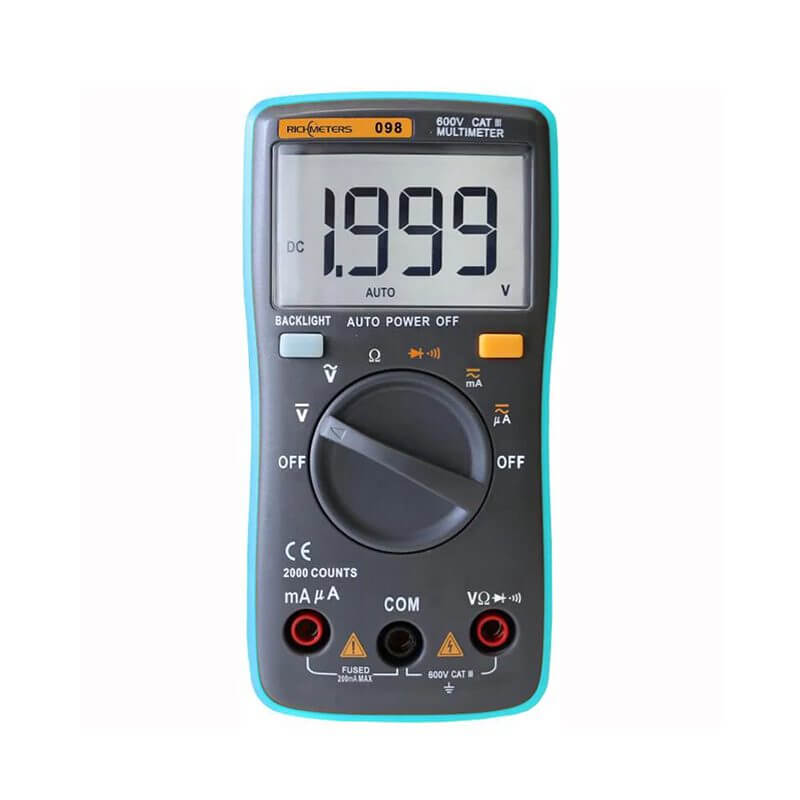

 RM098 Multímetro Digital RICHMETERS | Voltaje, corriente, resistencia, continuidad y diodos | Auto rango Buena resolución | Intermedios → Usuarios que buscan más comodidad y precisión que un básico |
 MUL-282 Multímetro Profesional RMS | Voltaje, corriente, resistencia, continuidad, diodos, NCV, temperatura por termopar | Medición de temperatura Buena resolución | Avanzados → Ideal para proyectos electrónicos con sensores y control térmico |
 RM102 Multímetro Digital RICHMETERS | Voltaje, corriente, resistencia, continuidad, diodos, capacitancia, frecuencia, temperatura | True RMS Auto rango Alta resolución | Profesionales → Laboratorios, mantenimiento industrial, proyectos complejos |

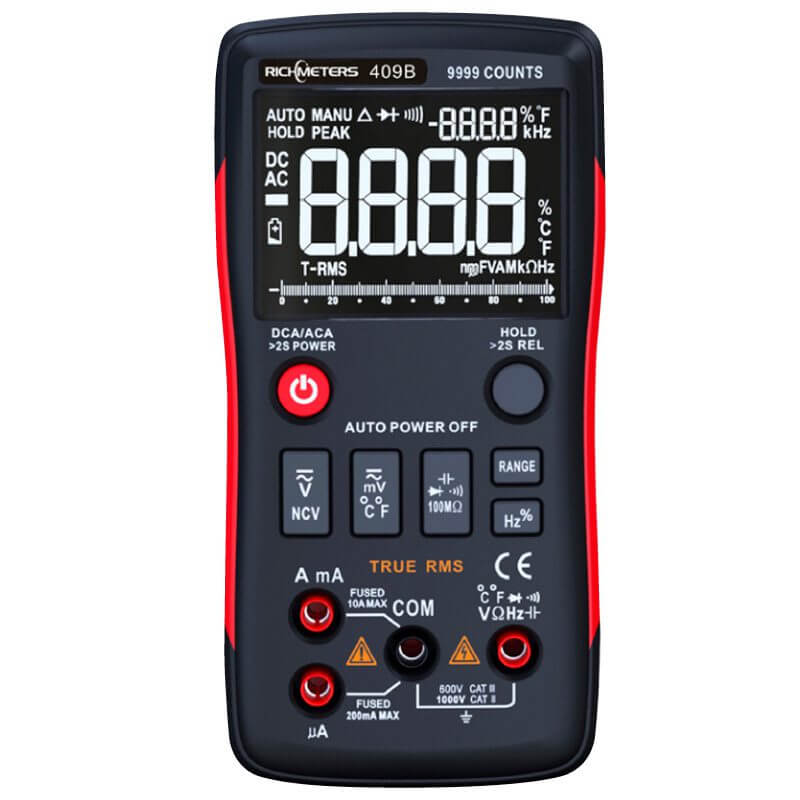

 RM409B Multímetro Digital True RMS RICHMETERS | Voltaje, corriente, resistencia, continuidad, diodos, capacitancia, frecuencia, NCV | True RMS Auto rango Duty Cycle | Profesionales → Diagnóstico avanzado de fuentes conmutadas y motores |

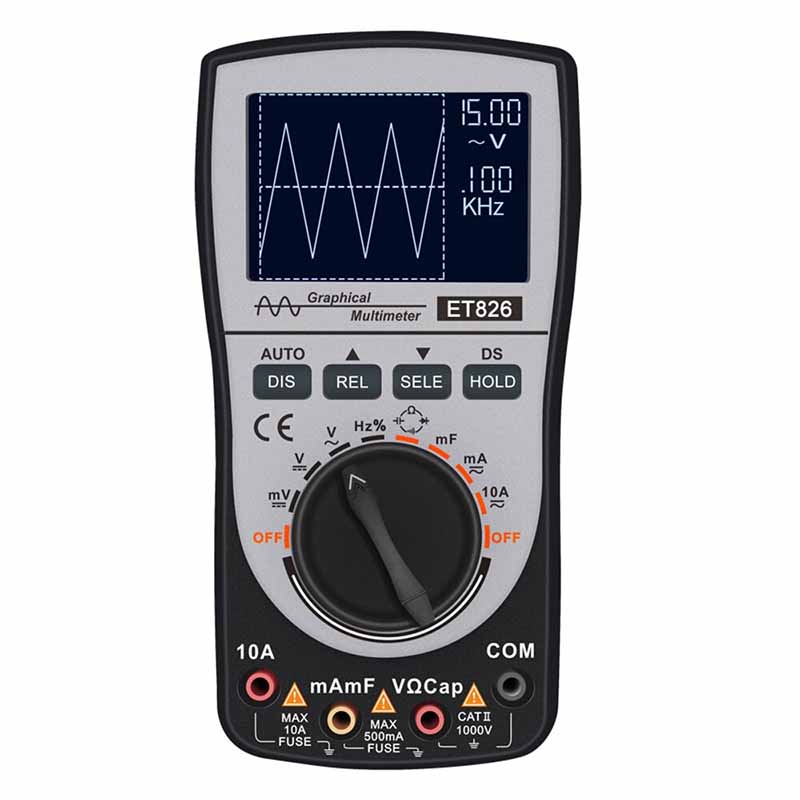

 ET828 Multímetro Osciloscopio 2 en 1 | Voltaje, corriente, resistencia, continuidad, diodos, capacitancia, frecuencia, osciloscopio integrado | Pantalla LCD a color Osciloscopio Alta resolución | Profesionales / ingenieros especializados → Instrumentación avanzada y análisis de señales |
