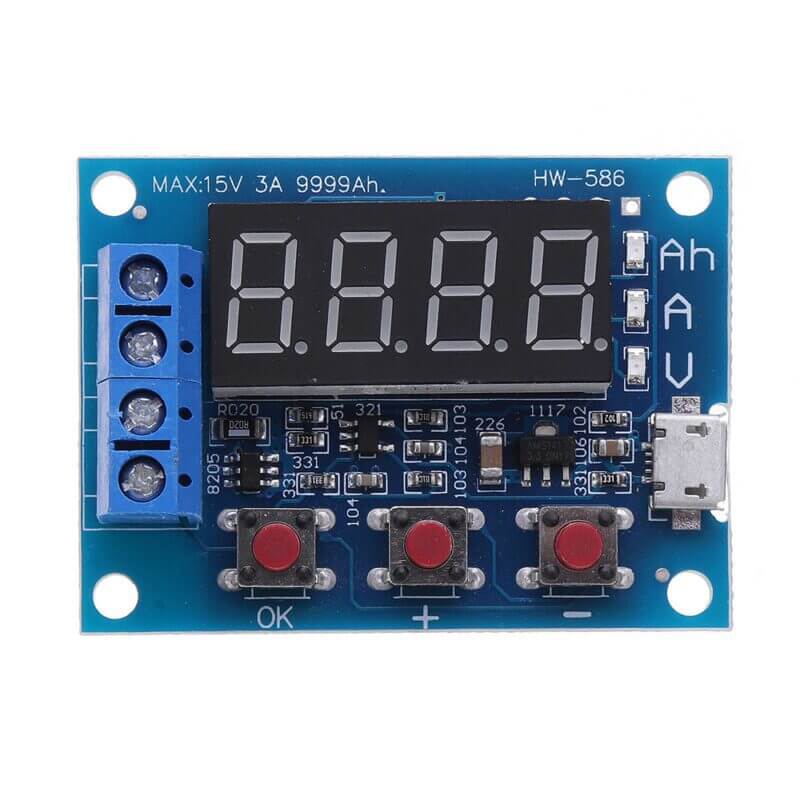

ZB2L3 Probador de batería

INFORMACIÓN

El ZB2L3 es un Probador de batería para visualizar por medio de los display la capacidad de carga y descarga en baterías tipo 18650 a un voltaje entre 1.2V y 12V. El módulo incluye:

• 2 Resistencias de 5W 7.5 Ω
• 4 Tornillos M3
• 4 Postes de latón

Útil para identificar el nivel de carga en baterías y en caso de descarga, programar la carga de las mismas fijando el nivel de voltaje.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Voltaje de la fuente de alimentación: DC4.5 ~ 6V (Vía micro USB)
• Corriente de funcionamiento: < 70ma
• Dimensiones: 50mm x 37mm
• Voltaje de descarga:
  • Resolución : 1.00 V ~ 15.00V ± 0.01 V
  • Rango de tensión de terminación: 0.5 ~ 11.0 V
  • Error máximo de medición de voltaje: 1% + 0,02 V
• Corriente:
  •  Resolución : 0.001A ~ 3.000A
  • Error máximo de medición de la corriente: 1.5% +-A
• Rango máximo de capacidad de la batería: 9999Ah (1Ah = 1000mAh) mayor valor cambiando el punto decimal para cambiar, cuando la pantalla es inferior a 10Ah X.XXX, como se muestra arriba para lograr 10Ah XX.XX

---

DOCUMENTACIÓN Y RECURSOS

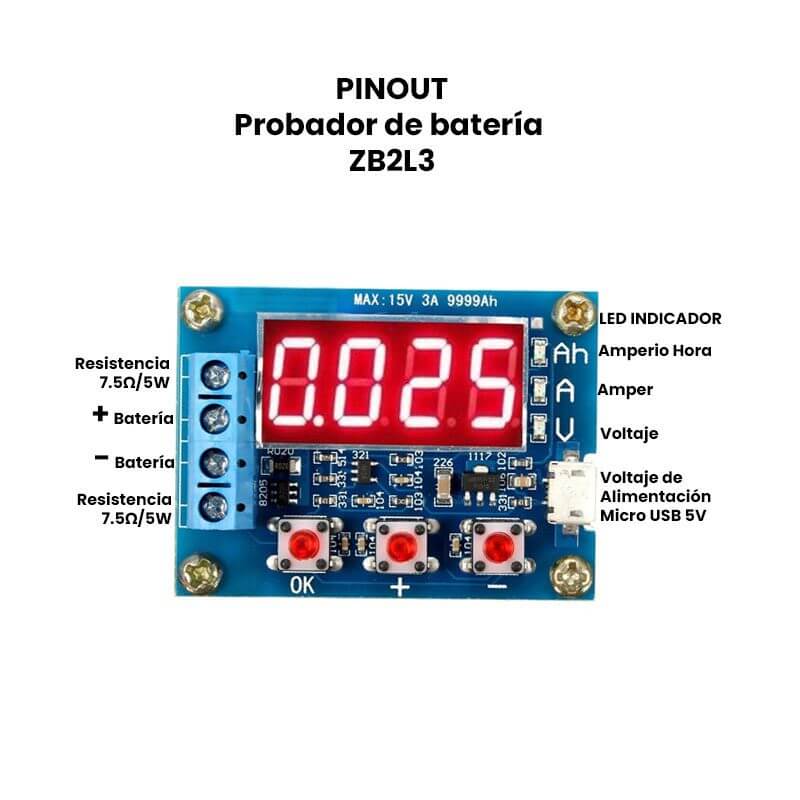

• Pinout

---

INFORMACIÓN ADICIONAL

Primer prueba de testeo

1. La primera prueba debe ser batería completamente cargada.
2. Conecte la batería para ser probada positiva a la entrada positiva, una entrada negativa al negativo, no se puede invertir (con la inversión de carga puede dañar el circuito). Carga conectada a la salida de la salida positiva y negativa, para trabajar a través de la fuente de alimentación micro USB del probador (alimentación USB de escritorio o portátil no disponible), luego el voltaje de la batería.
3. La prueba de inicio directo solo necesita una pulsación del botón “OK”, el Probador puede desarrollar automáticamente un voltaje de terminación apropiado del voltaje de carga completa de la batería y comenzará a parpadear después de la prueba tres veces. Es necesario desarrollar un voltaje de terminación artificial solo cuando el estado de visualización del voltaje de la batería pulsando los botones “+” o “-” para modificar la pantalla de voltaje de terminación que comienza con P, detrás de la resolución de voltaje representante de 0.1 V, configure después de presionar el “OK” para comenzar a probar.

Recomendación de Uso

 Después de realizar la prueba anterior, el Probador controlará la carga del interruptor electrónico que se enciende, se mostraran los indicadores para

• La medición de capacidad (Ah)
• Corriente de descarga actual (A)
• Voltaje de la batería (V)

Cuando el voltaje de la batería alcanza el voltaje de corte establecido, el control de carga apaga la pantalla del probador, los datos se mantienen en capacidad (Ah) y superior y el indicador correspondiente parpadea rápidamente juntos.

Ahora muestra que la capacidad real de la batería es la capacidad de descarga, presione “OK” para terminar el parpadeo permitiendo una visualización estable de los datos. Presione de nuevo el botón “OK” para volver al estado de encendido.

Códigos de Error

• Err1: Voltaje de la batería es superior a 15V
• Err2: Voltaje de la batería es inferior al voltaje de terminación
• Err3: La batería no consigue cargar o descargar la línea de corriente: demasiada resistencia.
• Err4: Sobre corriente (la corriente supera los 3.1A)

---
