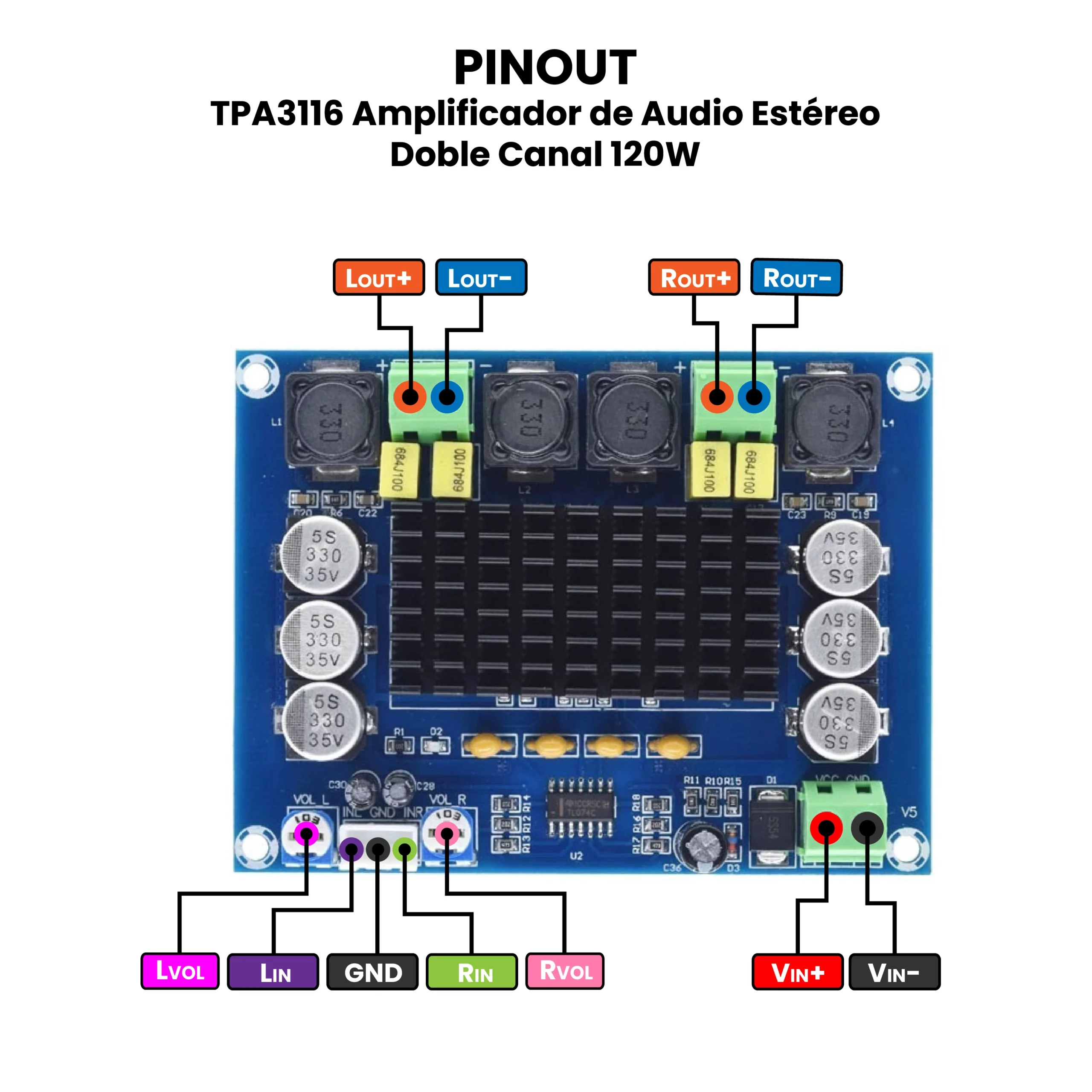

AR1637 - TPA3116 Amplificador de Audio 120W Doble Canal PINOUT

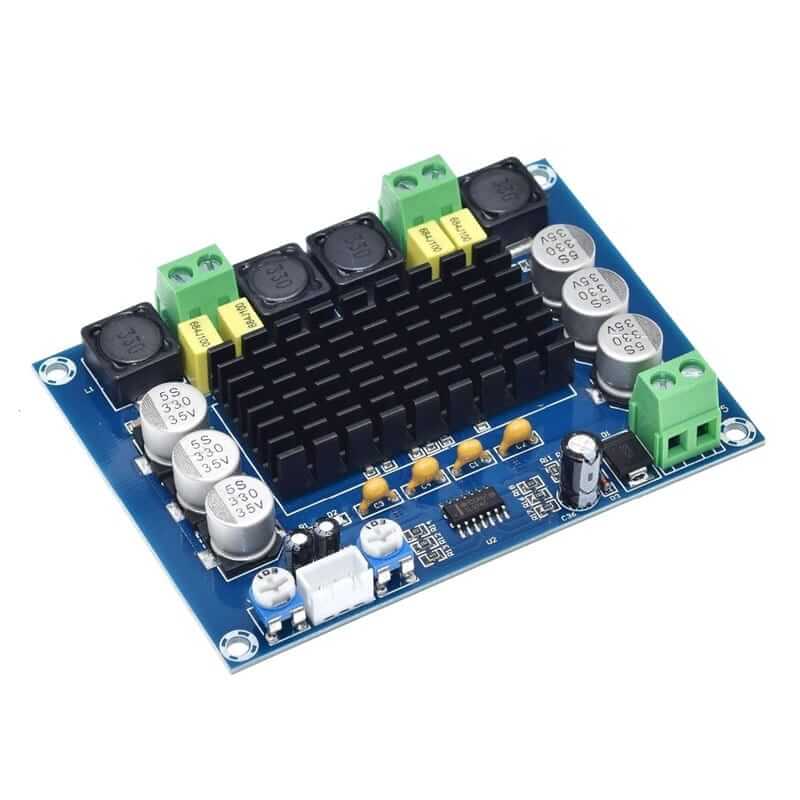

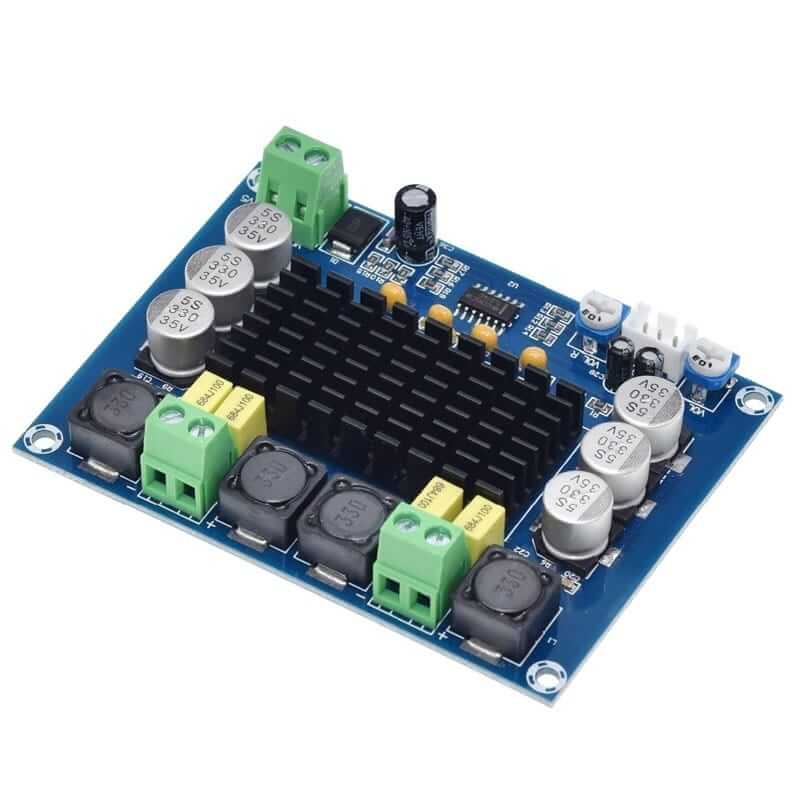

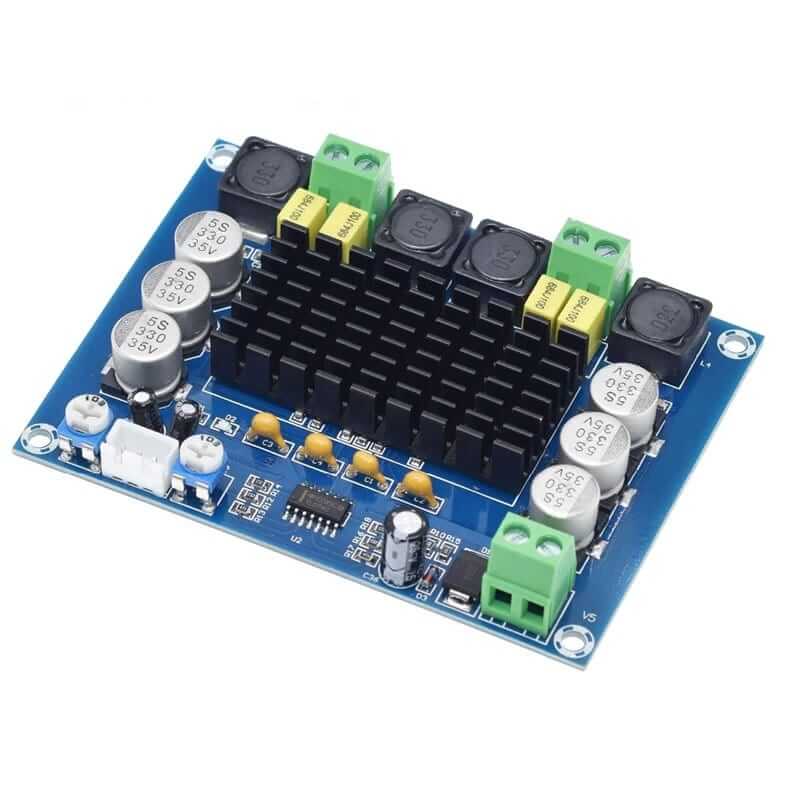

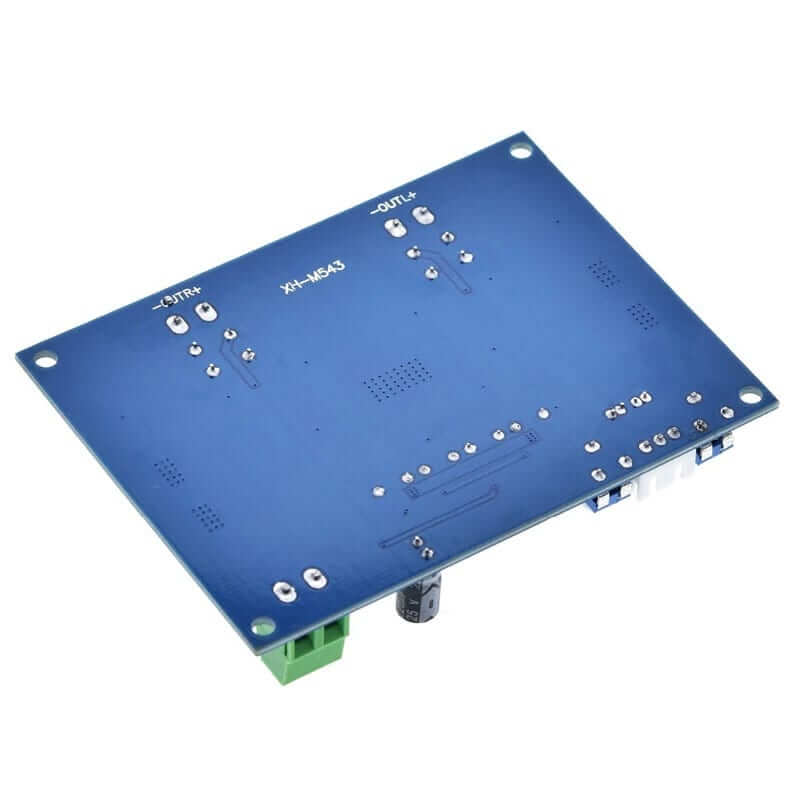

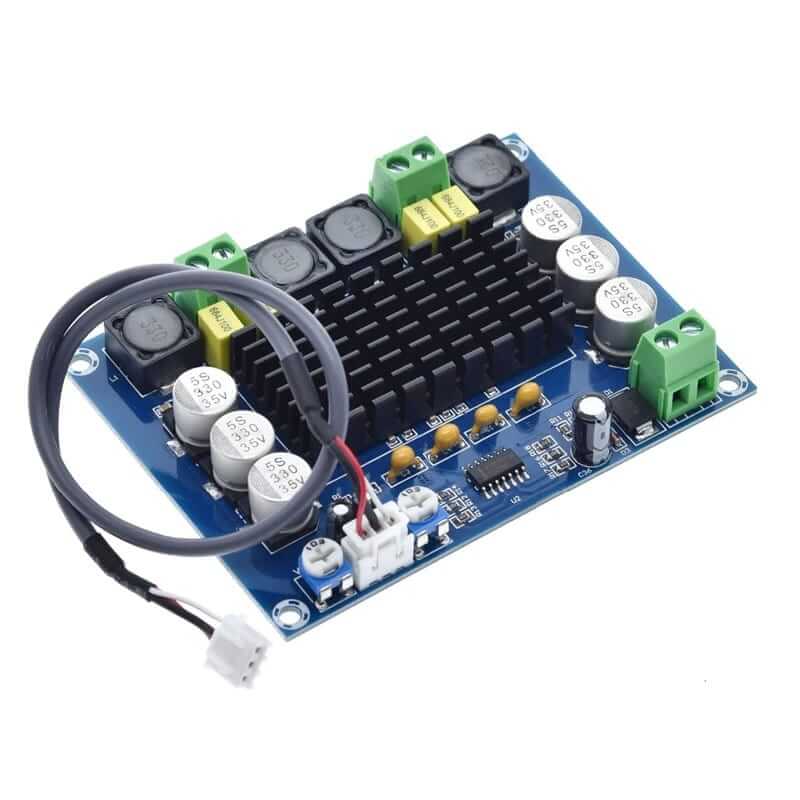

TPA3116 Amplificador de Audio Estereo Doble Canal 120W

$ 127.00

195 disponibles

CANTIDAD	PRECIO
10 piezas	$ 112.97
25 piezas	$ 101.87
35 piezas	$ 92.75

SKU: AR1637 Categorías: AUDIO, MÓDULOS Etiquetas: 120W, alta, amplificador, audio, Automotriz, Bajo, Canal, Clase, Consumo, D, digital, DIY, Doble, eficiencia, Estéreo, miniamplificador, Música, TPA3116, Voz

INFORMACIÓN

El TPA3116 Amplificador de Audio Estereo Doble Canal 120W es un módulo de potencia basado en el chip TPA3116, diseñado para ofrecer audio de alta calidad en sistemas estéreo. Funciona bajo la tecnología de amplificación Clase D, donde la señal de audio se convierte en impulsos PWM de alta frecuencia para reproducir el sonido con gran fidelidad y una eficiencia energética superior al 90%. Este modelo puede entregar hasta 120W de potencia en dos canales (60W + 60W en configuración estéreo). Además, cuenta con sistemas de protección contra sobrecorriente, sobrecalentamiento y cortocircuito, lo que lo convierte en una opción confiable y eficiente.

El TPA3116 Amplificador de Audio Estereo Doble Canal 120W se emplea principalmente en sistemas de sonido estéreo donde se requiere potencia, calidad y bajo consumo. Sus aplicaciones más comunes incluyen teatros en casa, bocinas activas, sistemas Hi-Fi caseros, equipos de audio para computadoras, televisores y reproductores multimedia, así como en proyectos de audio DIY que buscan un sonido claro y potente en un formato compacto. También es utilizado en sistemas portátiles alimentados por batería debido a su alta eficiencia, y en soluciones de audio automotriz para mejorar la calidad y potencia del sonido. Gracias a su capacidad de trabajar en doble canal, es ideal para configuraciones estéreo en las que se desea una experiencia de audio envolvente y balanceada.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip: TPA3116.
Voltaje de funcionamiento: 12 V a 26 VDC.
Tecnología: Amplificación Clase D de alta eficiencia (>90%).
Distorsión armónica total (THD+N): Menor al 0.1% (dependiendo de la carga).
Protecciones integradas: Contra sobrecorriente, sobrecalentamiento, cortocircuito y voltaje bajo/alto.
Corriente de consumo: 3 A – 5 A.
Altavoces compatibles (impedancia de salida): 4 a 8 Ω.
Potencia de salida por canal:
50 W (21 V).
120 W (24 V)
Canal: Estéreo de doble canal.
Señal: 100 dB.

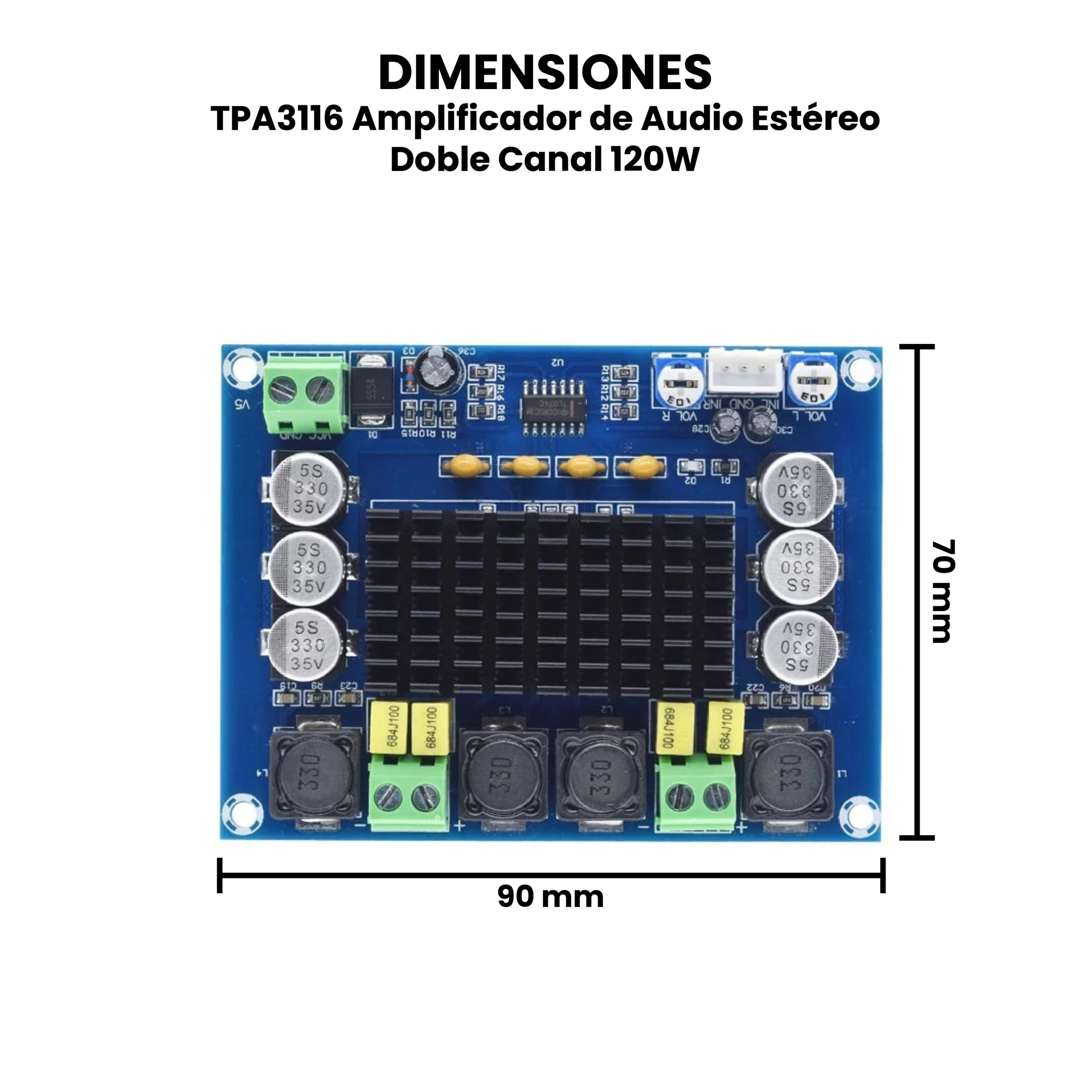

Dimensiones: 70 mm x 90 mm x 20 mm.
Peso: 76 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

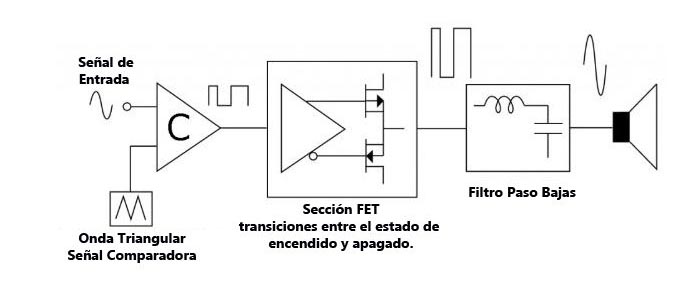

Amplificadores Clase D.

Un amplificador clase D convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).

Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
