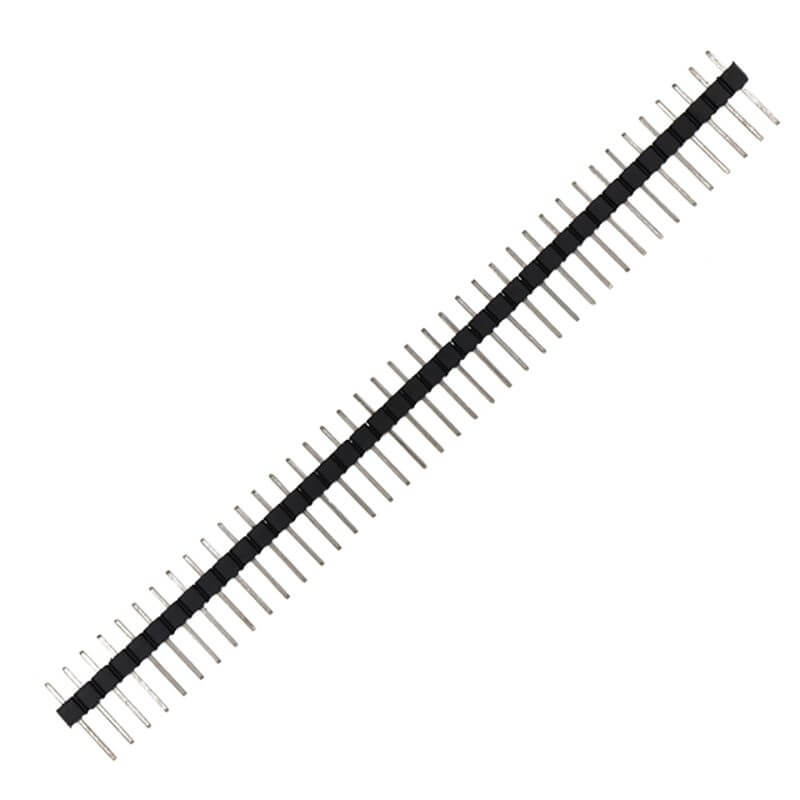

Tira Header Macho 40P 2.54mm Diferentes Colores

INFORMACIÓN

Tira header macho 40P 2.54 mm es un componente utilizado en electrónica para realizar conexiones entre diferentes dispositivos o placas de circuito impreso (PCB, por sus siglas en inglés). Los pines están espaciados y alineados de manera precisa con separación de 2.54 mm para que coincidan con los agujeros o contactos correspondientes en el conector o en otro dispositivo electrónico. Disponible en diferentes colores desde: Blanco, Amarillo, Azul, Verde, Rojo y Negro.

La tira header Macho 40P 2.54mm facilitan la conexión entre módulos, sensores y demás componentes, pueden separarse en segmentos para adecuarse a la cantidad de conexiones requeridas. Encuentra más conectores Aquí.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Tira Header
• Conexión: Macho
• Montaje: THT
• Espacio entre Pines: 2.54 mm
• Número de Pines: 40 Pines
• Estructura de pines: 1x40P
• Colores: Blanco, Amarillo, Azul, Verde, Rojo y Negro.
• Corriente Máx.: 2.5 A
• Resistencia de contacto: 20 mΩ.
• Material aislante: Poliéster UL94V-O
• Material de contacto: Latón
• Dimensiones: 101.6 x 11.6 x 2.54 mm
• Peso: 2g

DOCUMENTACIÓN Y RECURSOS

• • Datasheet

INFORMACIÓN ADICIONAL

Instalación de una tira header de 40 pines

1. Utilizar unas pinzas de corte o alicates para cortar la tira dependiendo a los pines a utilizar.
2. Prepara la PCB: Identifica el lugar en el que deseas insertar la tira header en la placa de circuito impreso. Asegúrate de que los agujeros o pads correspondientes estén alineados y espaciados correctamente para aceptar los pines de la tira.
3. Soldadura: Asegúrate de que los pines estén firmemente sujetos y luego suelda cada uno de ellos a la PCB. Utiliza un cautín, soldadura, pasta para soldar y asegúrate de no crear puentes de soldadura entre los pines.
