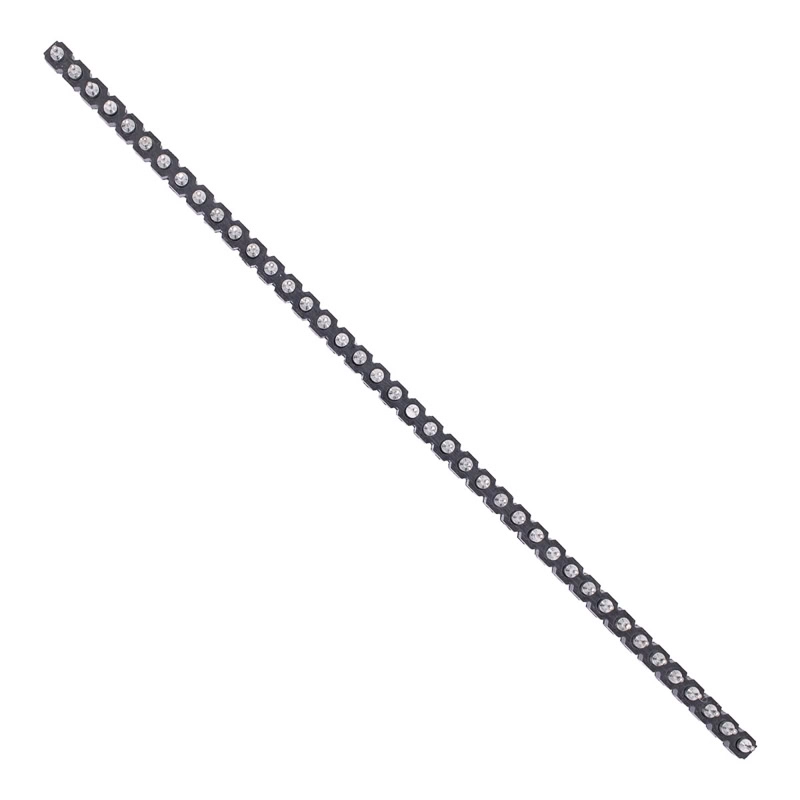

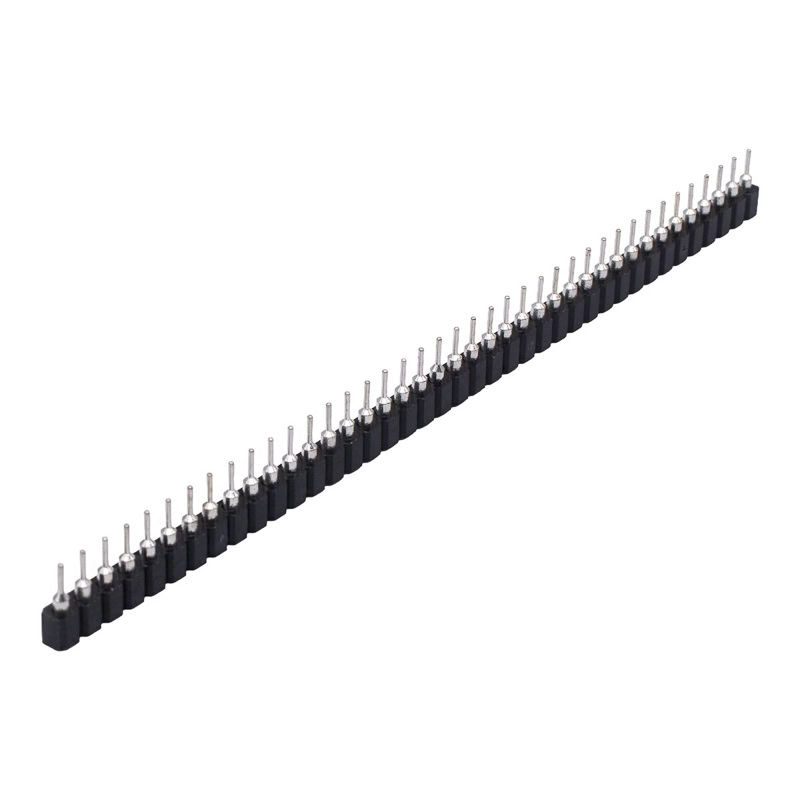

Tira Header Hembra Circular Troquelado de 2.54mm 40p

INFORMACIÓN

Estos componentes son la solución más versátil y económica para establecer vínculos eléctricos en proyectos de electrónica. Su diseño está basado en un espaciado universal, crear conexiones eléctricas y mecánicas seguras, removibles y estandarizadas, lo que garantiza una compatibilidad total con:

• Protoboards: Encajan perfectamente en las perforaciones de las placas de prueba sin necesidad de soldadura.
• PCBs de prototipado: Ideales para soldar en placas perforadas o circuitos impresos personalizados.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Tira Header Hembra
• Material: Metal + plástico
• Tipo de montaje: THT
• Pitch: 2.54 mm
• Corriente Max .: 3A
• Temperatura de funcionamiento: -55°C a +105°C
• Dimensiones: 101.5 mm x 7.4 mm x 1 mm
• Peso: 2.37 g

DOCUMENTOS Y RECURSOS

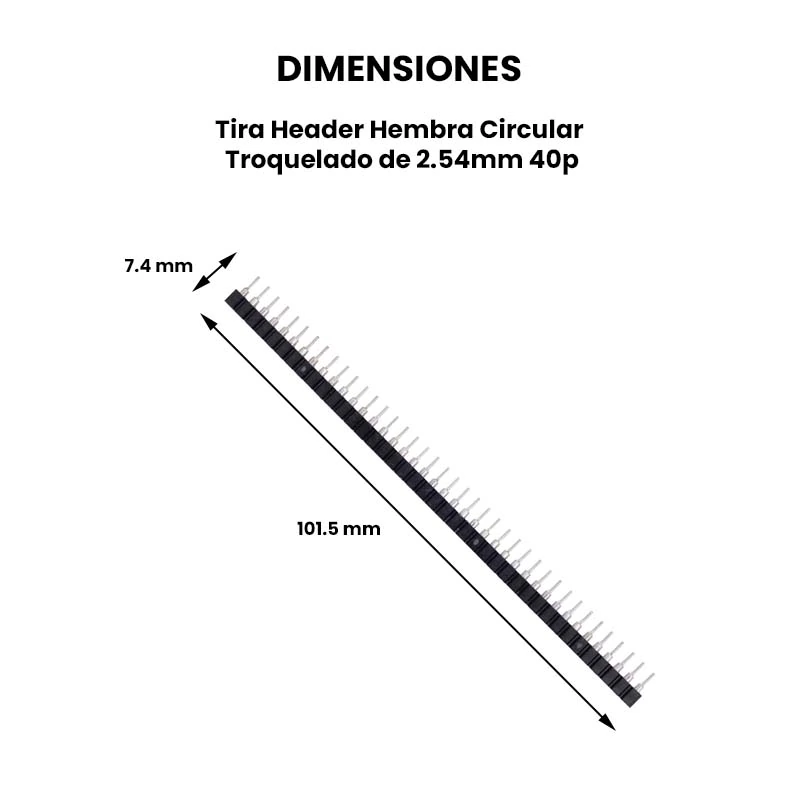

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

Debido a su diseño robusto y de bajo perfil, se utilizan principalmente en:

• Zócalos para circuitos integrados: Permiten crear un zócalo personalizado para integrados, facilitando su reemplazo sin desoldar, manteniendo una altura mínima sobre la PCB.
• Conexión de módulos y sensores: Ideales para montar módulos como el Arduino Nano, ESP32 o sensores pequeños sobre una placa base, permitiendo que sean removibles.

Recomendaciones de uso

1. Compatibilidad de Pines

• Usa pines circulares: Estas tiras están diseñadas para recibir pines machos redondos (maquinados).
• Cuidado con los pines cuadrados: Aunque un pin cuadrado estándar de 2.54 mm puede entrar, suele forzar y deformar el contacto interno. Si lo haces una vez, es probable que la tira ya no haga buen contacto con pines redondos más delgados después.

2. Corte a Medida

• Al ser de 40 pines, es común que necesites menos. A diferencia de las tiras cuadradas que se cortan con pinzas fácilmente, estas son más rígidas.
• Tip: Usa un alicate de corte lateral fino. Es recomendable sacrificar un pin (cortar justo en el centro de un orificio) para asegurar que los extremos de las tiras resultantes queden limpios y no se rompa el plástico.

3. Soldadura

• Evita el sobrecalentamiento: El plástico que une los pines es sensible. Suelda rápidamente (2-3 segundos por pin) para evitar que el pin se desalinee o que el plástico se derrita.
• Alineación: Si vas a usar dos tiras en paralelo para un módulo, inserta el módulo en las tiras antes de soldar. Esto garantiza que queden perfectamente alineadas y paralelas.
