Teclado Matricial con Push Button

INFORMACIÓN

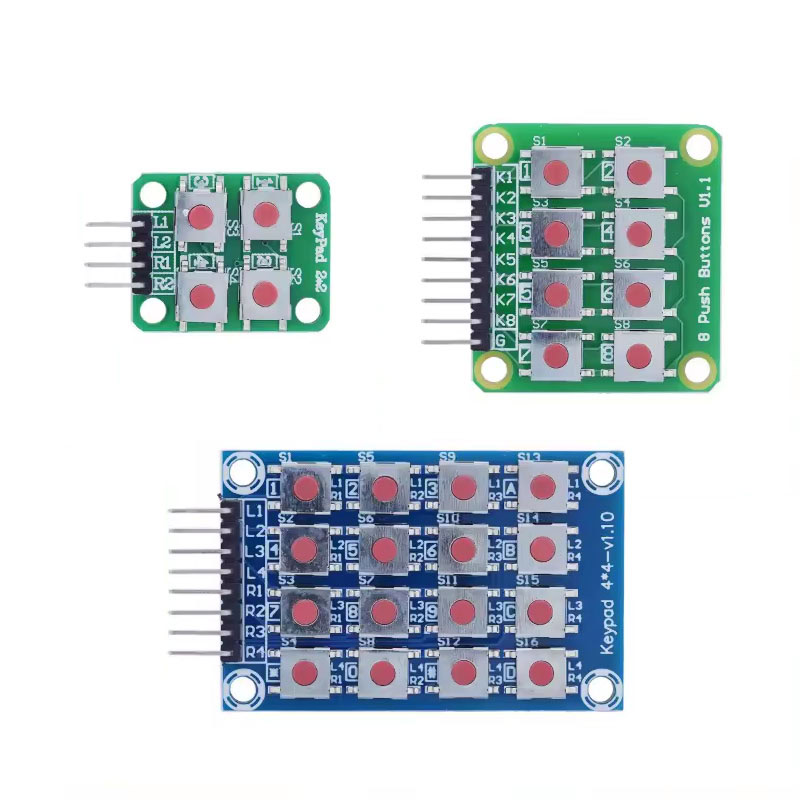

El Teclado Matricial con Push Button es un módulo de pulsadores diseñado para facilitar la entrada de datos en proyectos de electrónica y microcontroladores. Disponible para: 2×2 (4 botones), 2×4 (8 botones) y 4×4 (16 botones).

Estos teclados permite la lectura de múltiples teclas utilizando un sistema de matriz, reduciendo el número de pines requeridos en comparación con conexiones individuales. Ideal para aplicaciones en Arduino, Raspberry Pi y otros sistemas embebidos, es perfecto para interfaces de usuario, menús de navegación y control de dispositivos electrónicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Teclado matricial de pulsadores (push buttons)
• Versiones disponibles:
  • 2×2 (4 botones)
  • 2×4 (8 botones)
  • 4×4 (16 botones)
• Color del PCB: Verde o Azul
• Montaje: PCB con orificios para fijación
• Pines de conexión: Disposición en filas y columnas
• Compatible con microcontroladores como Arduino, ESP32, Raspberry Pi, PIC, AVR, STM32, etc.
• Voltaje de operación: 3.3V – 5V
• Tipo de salida: Contacto mecánico (pulsador normalmente abierto, NO)
• Vida útil de 1,000,000 ciclos por tecla

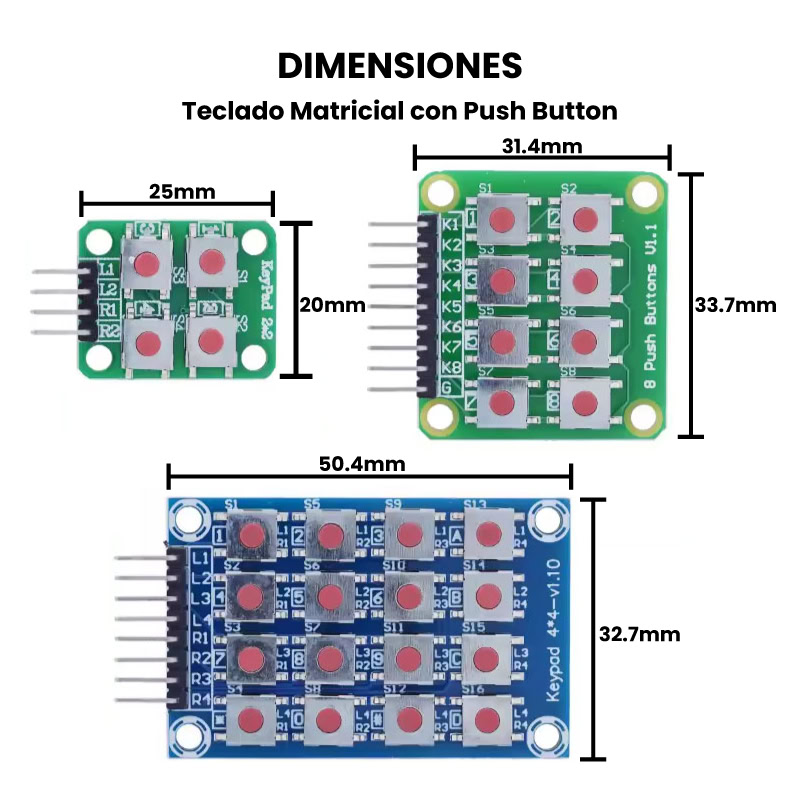

• Dimensiones y peso:
  • 2×2: ~25mm x 20mm 3.5g
  • 2×4: ~33.7mm x 31.4mm 6b
  • 4×4: ~50.4mm x 32.7mm 10g

DOCUMENTACIÓN Y RECURSOS

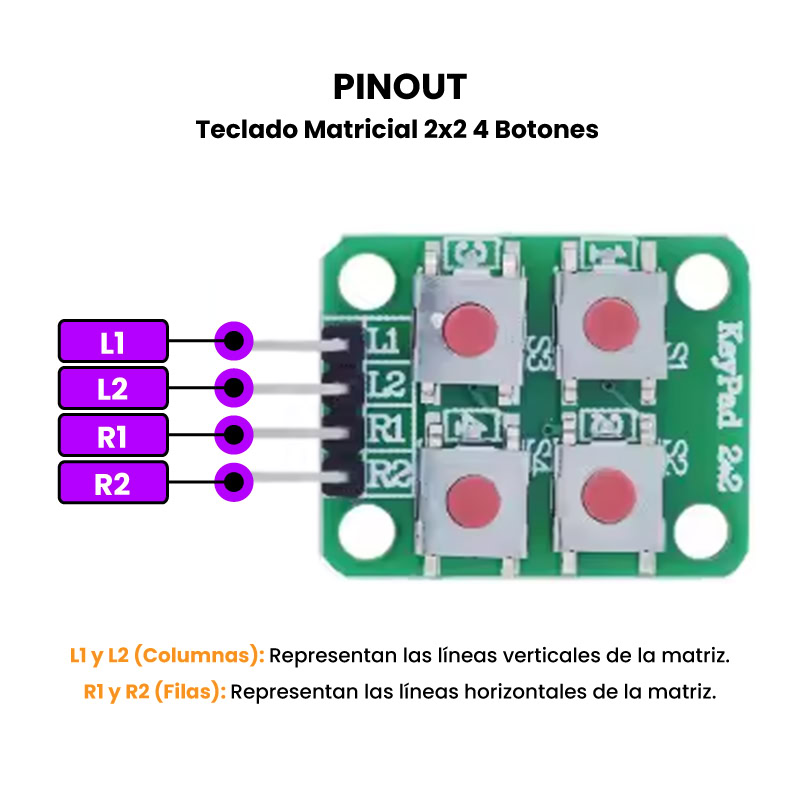

• 2×2 Pinout
• 2×4 Pinout

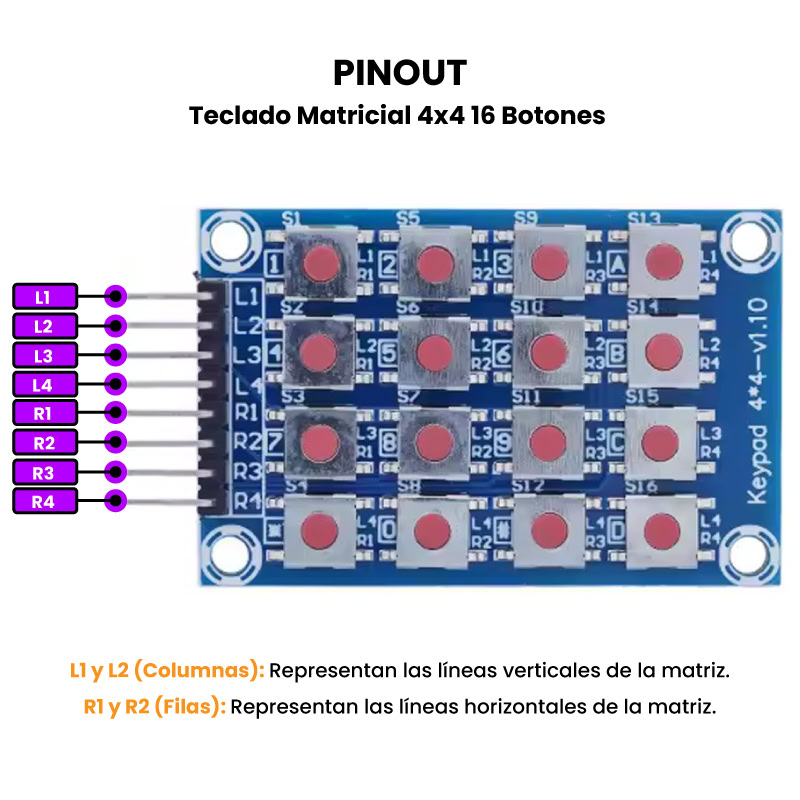

• 4×4 Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Descripción de los pines

Los teclados matriciales de 2×2 y 2×8 están organizados en una matriz de filas y columnas, que corresponden a las líneas de la matriz:

• L1 y L2 (Columnas): Representan las líneas verticales de la matriz. Cuando un botón es presionado, se establece una conexión entre la columna y la fila correspondiente.
• R1 y R2 (Filas): Representan las líneas horizontales de la matriz. Son utilizadas para detectar cuándo un botón ha sido presionado al hacer contacto con una columna.

Para leer el estado de los botones, se debe escanear la matriz activando las columnas secuencialmente y leyendo las filas para identificar qué botón ha sido presionado.

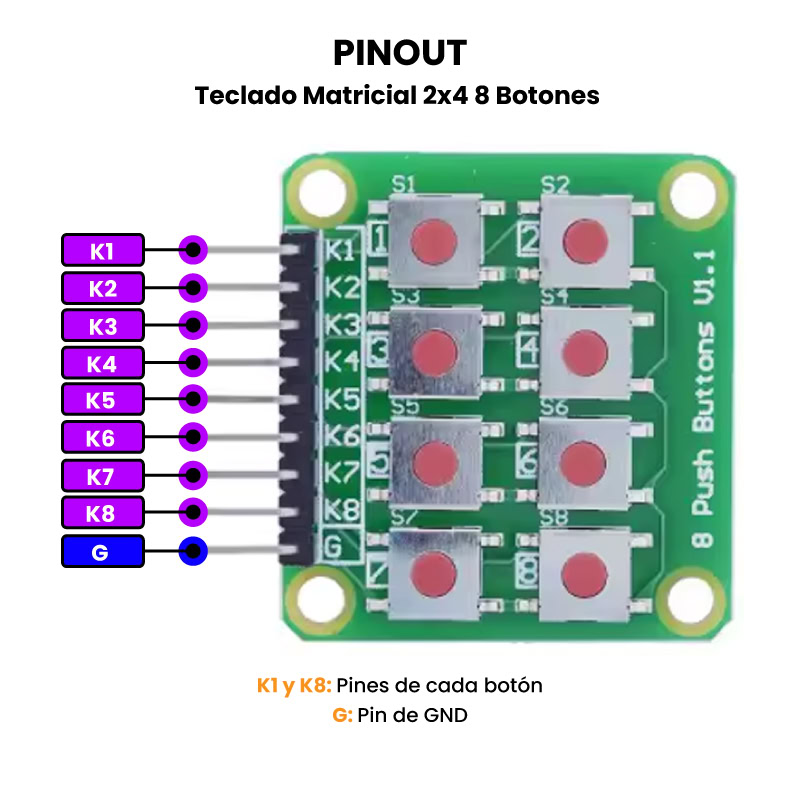

Y para el teclado matricial de 2×4 con 8 botones, los cuales están organizados en una matriz de 2 filas y 4 columnas. Dispone de 9 pines de conexión, los cuales están etiquetados en la PCB y cumplen las siguientes funciones:

K1 – K8 (Pines de cada botón): Cada botón está conectado a un pin específico (K1, K2, …, K8). Estos pines permiten detectar cuándo un botón ha sido presionado.

G (Tierra o Ground): Se usa como referencia de voltaje para el circuito. Para leer los botones, se debe monitorear el estado de cada uno de los pines K1 – K8. Cada vez que se presiona un botón, se genera una conexión con GND, permitiendo que un microcontrolador como Arduino, ESP32, Raspberry Pi o PIC detecte la pulsación.

Aplicaciones del Teclado Matricial con Push Button

Electrónica y programación: Interfaz de usuario para proyectos con Arduino, Raspberry Pi, ESP32, PIC, AVR, STM32, entre otros. Sistemas de ingreso de datos y selección de opciones en menús interactivos. Control de funciones en robots, automatización y sistemas embebidos.

Seguridad y autenticación: Implementación de teclados numéricos para ingreso de contraseñas o códigos de acceso. Uso en sistemas de bloqueo digital y control de acceso mediante claves personalizadas.

Dispositivos de control y domótica: Control de luces, ventiladores y otros dispositivos en proyectos de domótica. Teclado de control para sistemas de alarma o notificaciones.

Educación y aprendizaje: Desarrollo de proyectos educativos y prototipos en electrónica. Prácticas de programación y manejo de matrices en microcontroladores.

Entretenimiento e interacción: Creación de juegos electrónicos y simulaciones. Control de efectos en proyectos de sonido o iluminación interactiva.
