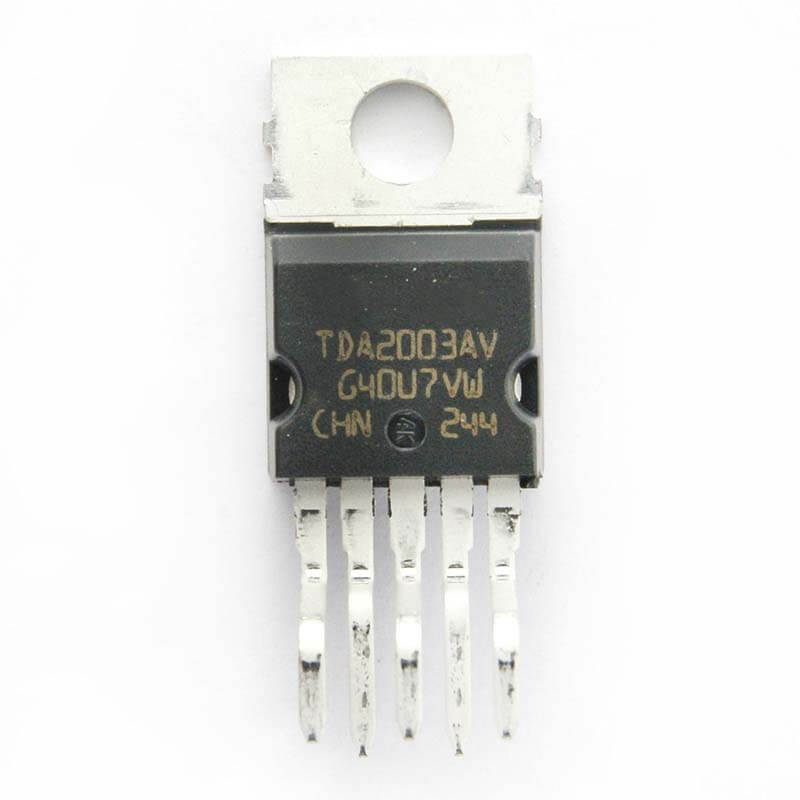

TDA2003A Amplificador de audio

$ 13.00

327 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.28
100 piezas	$ 8.84
200 piezas	$ 6.91

SKU: AR1229 Categoría: AMPLIFICADORES Etiquetas: 10 W, AB, amplificador, Amplificador de audio, amplificador para carro, AR1229, Clase AB, tda, TDA2003A, to-220

INFORMACIÓN

El amplificador de audio TDA2003A es un amplificador de clase AB de 10 watts proporciona una capacidad de corriente de salida alta (hasta 3.5 A) con muy baja distorsión de armónico. Se garantiza una operación completamente segura debido a la protección contra el cortocircuito de CC y CA entre todas las clavijas y tierra, sobre-rango térmico, descarga de carga, subida de voltaje hasta 40V.

Las aplicaciones frecuentes para el TDA2003A son para amplificador de audio en automóviles.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Encapsulado: TO-220
Tipo de Amplificador: Clase AB
Voltaje de Operación: 8V a 18V
Potencia de salida: 10 W
Corriente máxima de salida (repetitiva): 3.5 A
Corriente máxima de salida ( no repetitiva) 4.5 A
Ganancia de voltaje: 80dB
Disipación de potencia en Tcase = 90°C: 20 Watts
Temperatura de trabajo : -40°C a 150°C

DOCUMENTACIÓN Y RECURSOS

Datasheet

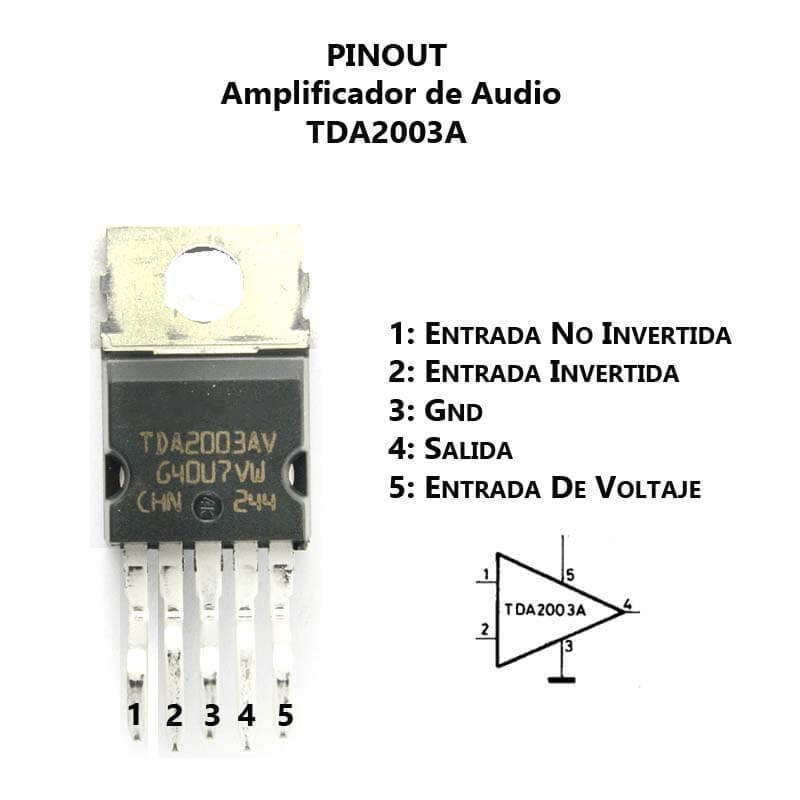

Pinout

INFORMACIÓN ADICIONAL

¿Que es un Amplificador Clase AB?

Los amplificadores de clase AB reciben una pequeña polarización constante en su entrada, independiente de la existencia de señal. Es la clase más común en audio, al tener alto rendimiento y calidad. Con señales grandes se comportan como un clase B, pero con señales pequeñas no presentan la distorsión de cruce por cero de la clase B.

Tienen dos transistores de salida, como los de clase B, pero a diferencia de estos, tienen una gran corriente de polarización fluyendo entre los terminales de base y la fuente de alimentación, que sin embargo no es tan elevada como en los de clase A. Esta corriente libre se limita al máximo valor necesario para corregir la falta de linealidad asociada con la distorsión de cruce, con apenas el nivel justo para situar a los transistores al borde de la conducción. Este recurso obliga a ubicar el punto Q en el límite entre la zona de corte y de conducción.

¿El amplificador TDA2003 funciona para DC y AC?

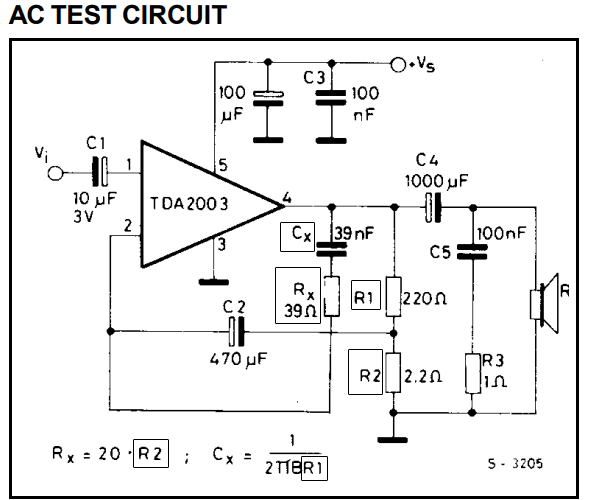

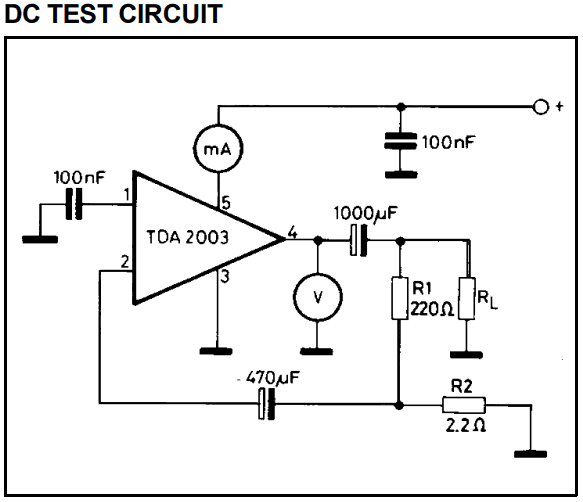

TDA2003 es un amplificador de propósito general de 10W que puede ser usado para diseños de salida de audio mono. El amplificador puede soportar hasta 3.5A. Es funcional para voltaje alterno y directo. A continuación las configuraciones para ambos casos

¿Es necesario colocar un disipador para el uso del TDA2003?

Colocar un disipador de calor es fundamental, teniendo en cuenta que a potencia máxima el integrado consume cerca de 2 ampere de corriente, si cometemos el error de no colocar un disipador de calor, lo mas probable es que ocurra un daño irreparable en el integrado o en algún componente adyacente al mismo.
