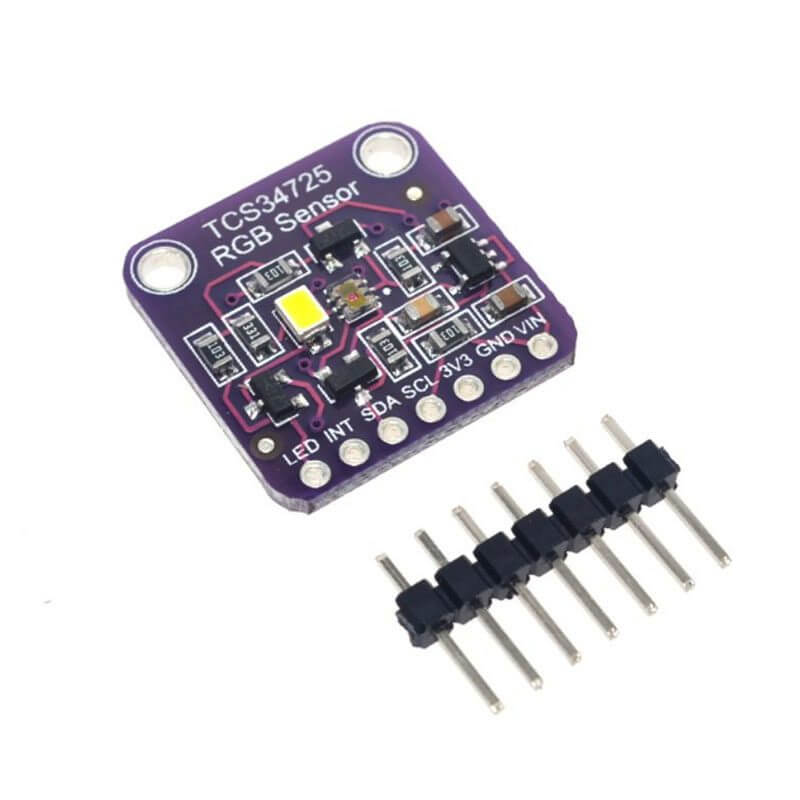

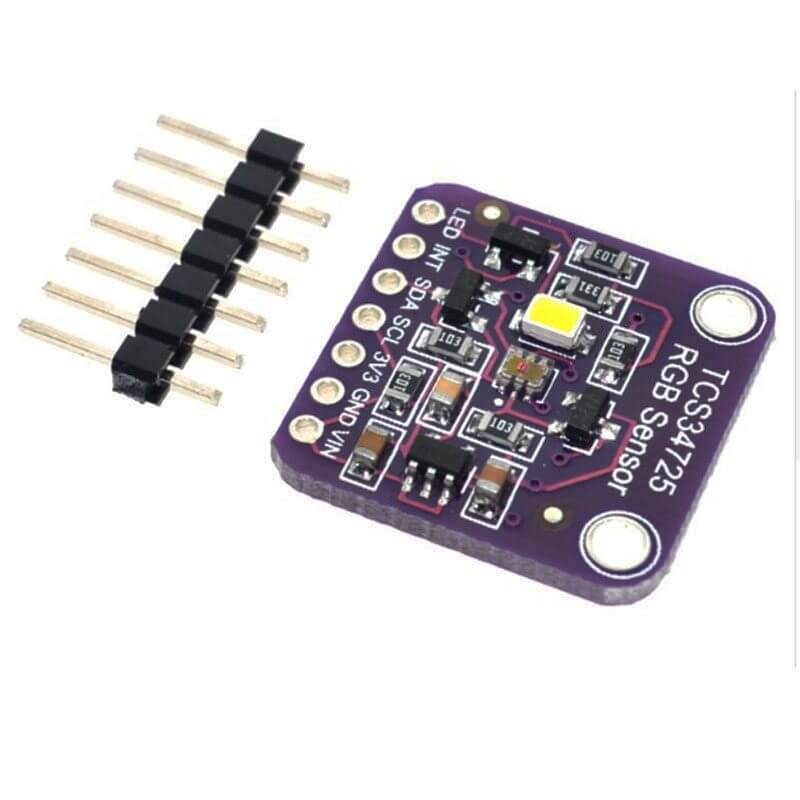

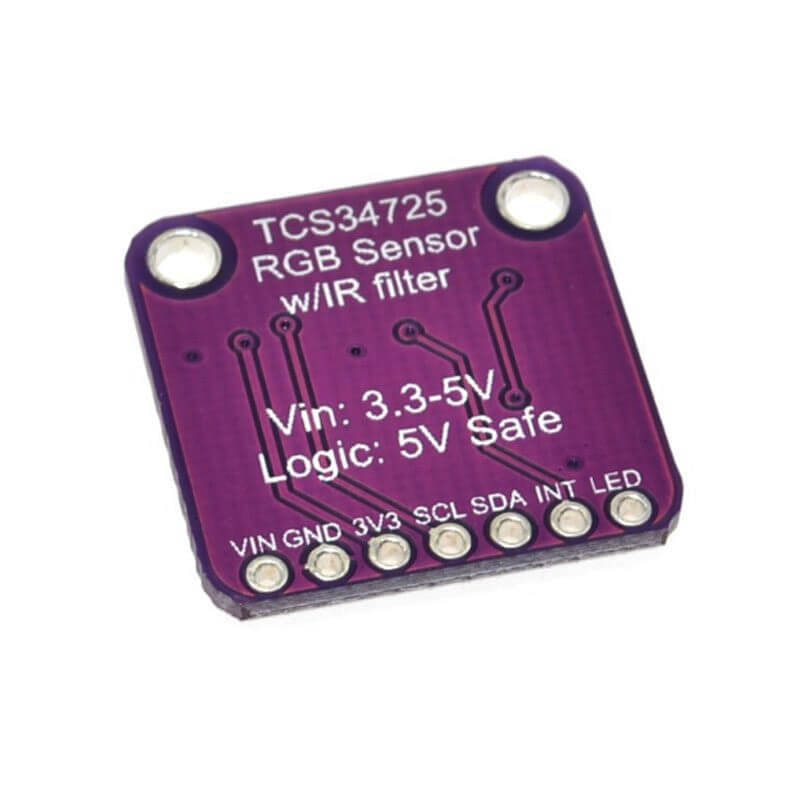

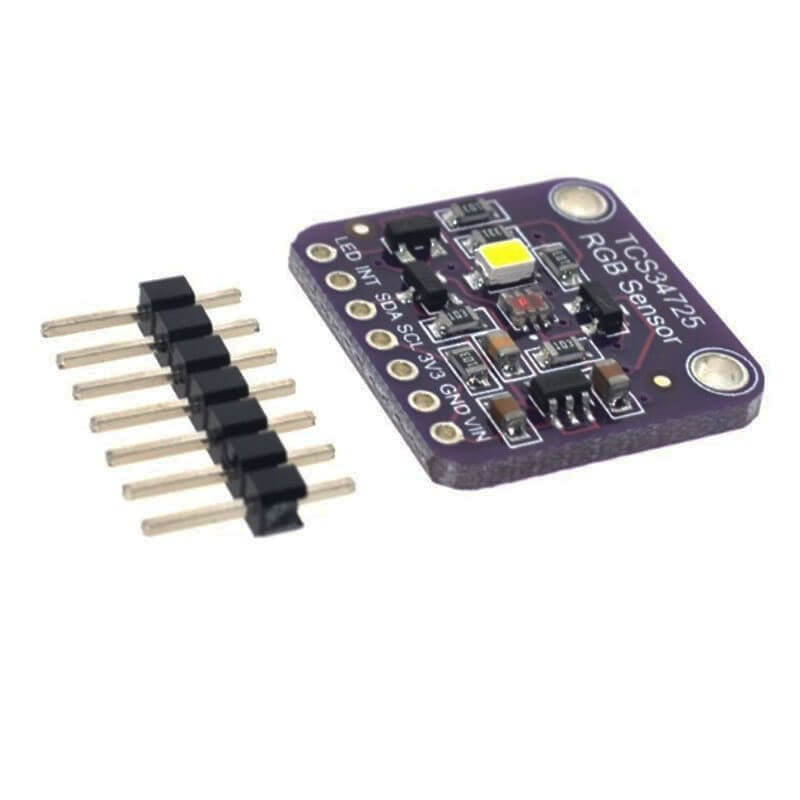

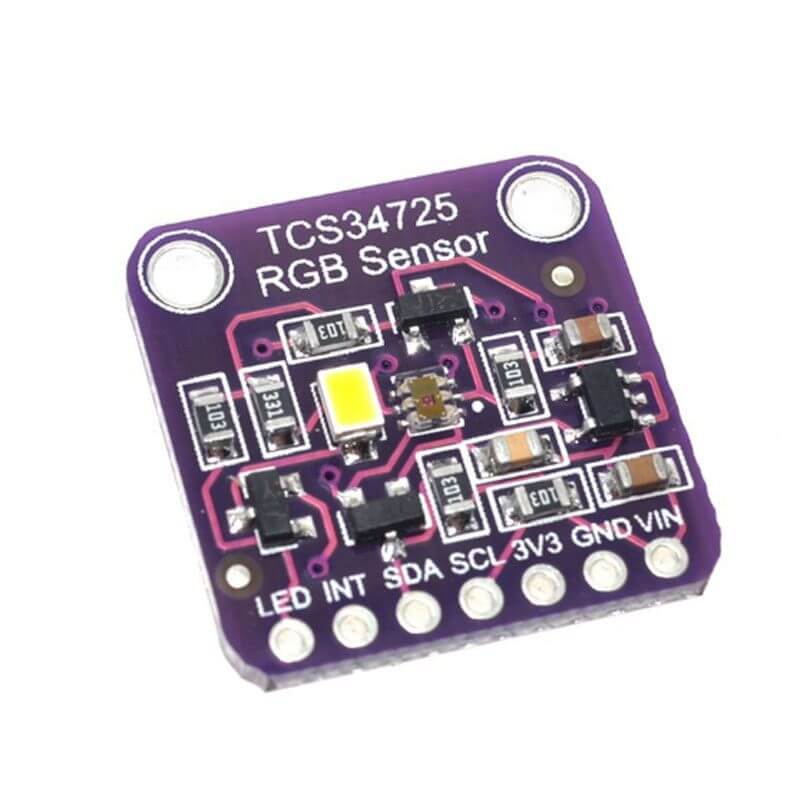

TCS34725 Sensor de Reconocimiento de Color RGB

INFORMACIÓN

El TCS34725 es un sensor de reconocimiento de color RGB que incorpora un fotodiodo para cada uno de los colores primarios (rojo, verde y azul), así como un fotodiodo adicional para medir la luz clara (transparente). También cuenta con un filtro de bloqueo de infrarrojos que mejora la precisión de la medición al reducir la interferencia de la luz IR, común en fuentes como bombillas o luz solar. Este sensor se comunica mediante la interfaz I2C, lo que facilita su conexión con microcontroladores. El TCS34725 convierte la luz captada en datos digitales que representan la intensidad de cada color, permitiendo así identificar el color de objetos cercanos o la tonalidad de la luz ambiental. Su funcionamiento se basa en analizar la luz reflejada por una superficie, capturar las intensidades RGB, y entregar esos datos al sistema anfitrión para su procesamiento. Además, incluye un convertidor analógico-digital (ADC) integrado de 16 bits para ofrecer alta resolución en las lecturas.

El TCS34725 es un sensor de reconocimiento de color RGB con filtro de bloqueo de infrarrojos y una interfaz I2C, diseñado para detectar con precisión los niveles de rojo, verde, azul y claridad (lux) de la luz ambiental. Sus aplicaciones incluyen la clasificación de objetos por color, detección de calidad de luz, automatización de procesos industriales, domótica, robótica educativa y sistemas de iluminación inteligente. Gracias a su comunicación I2C y voltaje de operación entre 3.3V y 5V, es altamente compatible con una amplia variedad de tarjetas de desarrollo como Arduino UNO, Mega, Leonardo, ESP32, ESP8266, Raspberry Pi, y STM32, entre otras. Su capacidad de detección precisa y su fácil integración lo hacen ideal tanto para proyectos escolares como para soluciones comerciales que requieren percepción de color confiable.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo:  Sensor de Color RGB.
• Chip base: TCS34725.
• Voltaje de entrada: 3.3 a 5 VDC.
• Corriente de entrada: Hasta 20 mA.

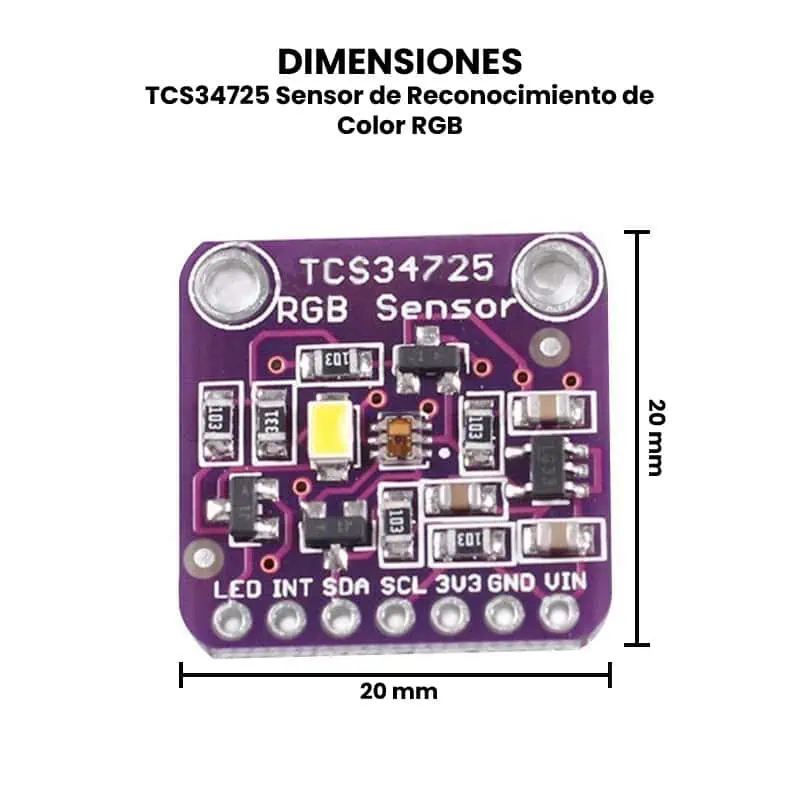

• Dimensiones: 20 mm x 20 mm x 5 mm.
• Peso: 2 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

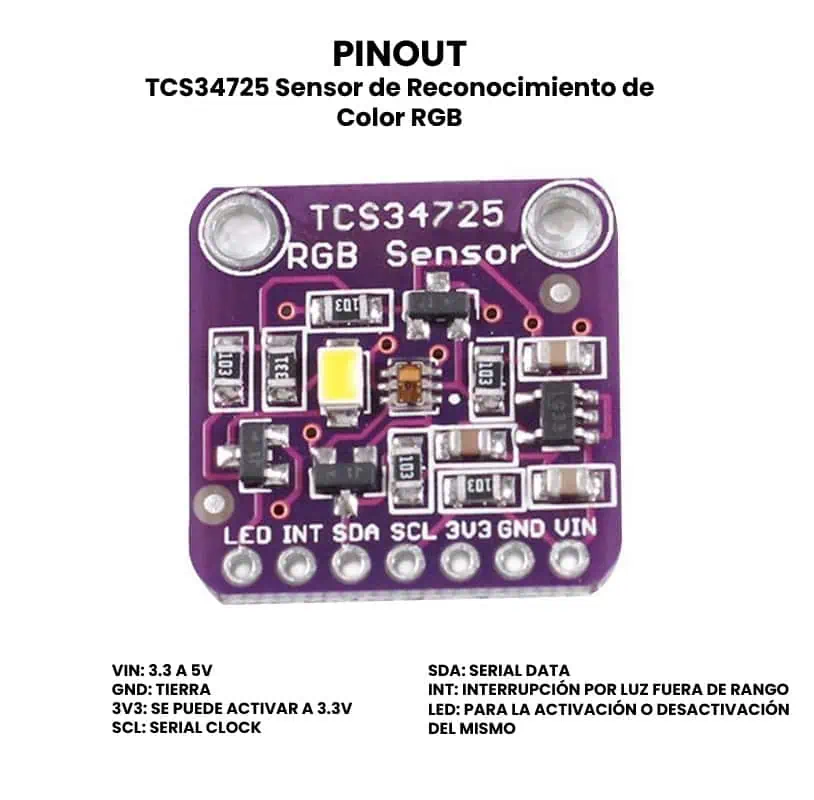

• Pinout
• Dimensiones
• Esquemático
• Librerías para Arduino

INFORMACIÓN ADICIONAL

Posee una interfaz I2C la cual permite la comunicación con Arduino de manera sencilla. Al igual que un led blanco, el cual permite que se pueda colocar a través de un vidrio obscuro para que tenga mayor claridad el sensor, este led se puede activar o desactivar según lo que se desea.

• VIN: Voltaje de alimentación 5 Vcc
• GND: Tierra
• 3V3: Se puede activar de igual manera a 3.3 V.

NOTA: Se puede ocupar ya sea el Pin 3.3 V para alimentar o en su defecto el pin de Vin que es a  5 Vcc, pero solo se debe conectar uno.

• SDA: Serial Data.
• SCL: Serial Clock.
• INT: Interrupción en caso de que el nivel de luz este fuera del rango, genera una interrupción y estará activa hasta que se reinicie con el microcontrolador.
• LED: Para la activación o desactivación del mismo.
  • Para poder activar el led se debe considerar lo siguiente:
    • Para que se encienda de manera automática, no se debe conectar a nada.
    • Si se quiere apagado de sebe conectar a GND.
    • Ya que si se quiere controlar su encendido se debe conectar a un pin digital y controlar mediante el digitalWrite().
