SX1276 ESP32 LoRa 915 MHz OLED 0.96" - Imagen 7

SX1276 ESP32 LoRa 915 MHz OLED 0.96″

$ 395.00

19 disponibles

CANTIDAD	PRECIO
10 piezas	$ 359.93
15 piezas	$ 330.60
25 piezas	$ 305.70

SKU: AR3187 Categorías: ESP32, TARJETAS DE DESARROLLO Etiquetas: AR3187, bluetooth, Esp32, ESP32 con LoRa, LILYGO TTGO, lora, LoRa 915 MHz, LoRa32, LoRa32 V2, OLED, SX1276 ESP32 LoRa, wifi, WiFi LoRa 32 V2 Marca: Lilygo

INFORMACIÓN

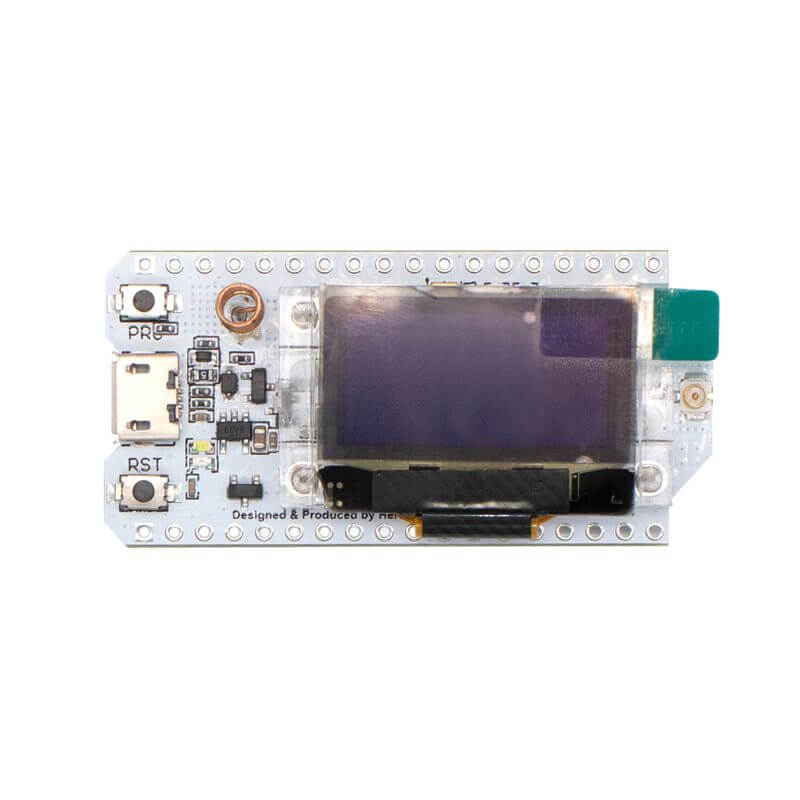

SX1276 ESP32 LoRa es una tarjeta de desarrollo basada en el microcontrolador ESP32 de doble núcleo, 240 MHz, 600 DMIPS con conectividad a WiFi, Bluetooth (BLE) y LoRa (868 ∼ 915 MHz). A demás podrás desplegar información mediante la pantalla OLED que integra, también posee una interfaz de carga para batería de LiPo y USB a Serial CP2102 para establecer comunicación y programación con Arduino IDE.

La tarjeta de desarrollo SX1278 ESP32 LoRa 915 MHz es una completa herramienta para proyectos de IoT. Es la mejor opción para ciudades inteligentes, granjas inteligentes, hogares inteligentes y fabricantes de IoT.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: WiFi LoRa 32 V2
Marca: Heltec
Voltaje de alimentación MicroUsb: 5V ≥ 500mA
Conector IPX / IPEX para antena SMA

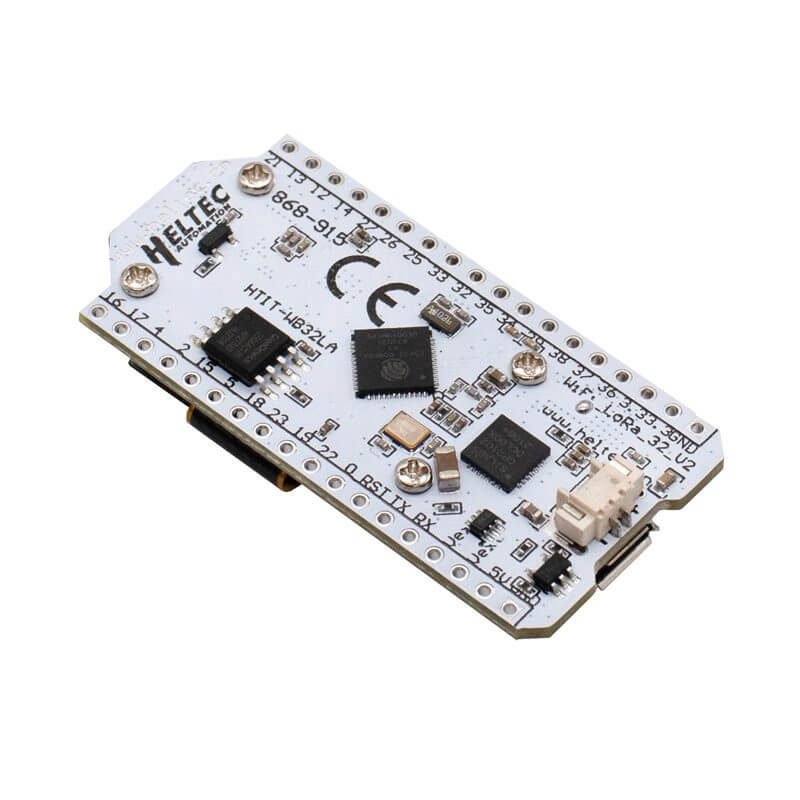

Chip´s
- ESP: ESP32-D0WDQ6
- Lora: SX1276 868 – 915 MHz
- USB a Serial: CP2102
Display: OLED I2C 0.96″
Botones: Reset / Prog
Conector para batería
Conector Tipo U.FL para antena
Peso: 9g
Dimensiones: 50.2mm 25.2mm x 9.74mm

LoRa:

Chip: SX1276
Frecuencia de funcionamiento: 868 – 915 MHzMhz
Distancia de comunicación (Campo abierto): 2.8Km
Capacidad de computación: 600DMIPS
Potencia de transmisión: + 20dBm

ESP32

Chip: ESP32-D0WDQ6
CPU: Dual core Tensilica LX6 (32 bit)
Frecuencia de Reloj: 240MHz
WiFi:
- Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
- Rango de frecuencia: 2.4 GHz ~ 2.5 GHz
Bluetooth:
- Protocolo: Cumple con el estándar bluetooth V4.2 BR / EDR y BLE

Interfaz de carga y descarga de batería de litio:

Conector de batería: Molex 53261-0271 1.25 mm pitch

Pantalla

Display OLED
Tamaño: 0.96 pulgadas
Resolución:128×64 píxeles
Controlador: SSD1306 dirección I2C 0x3C

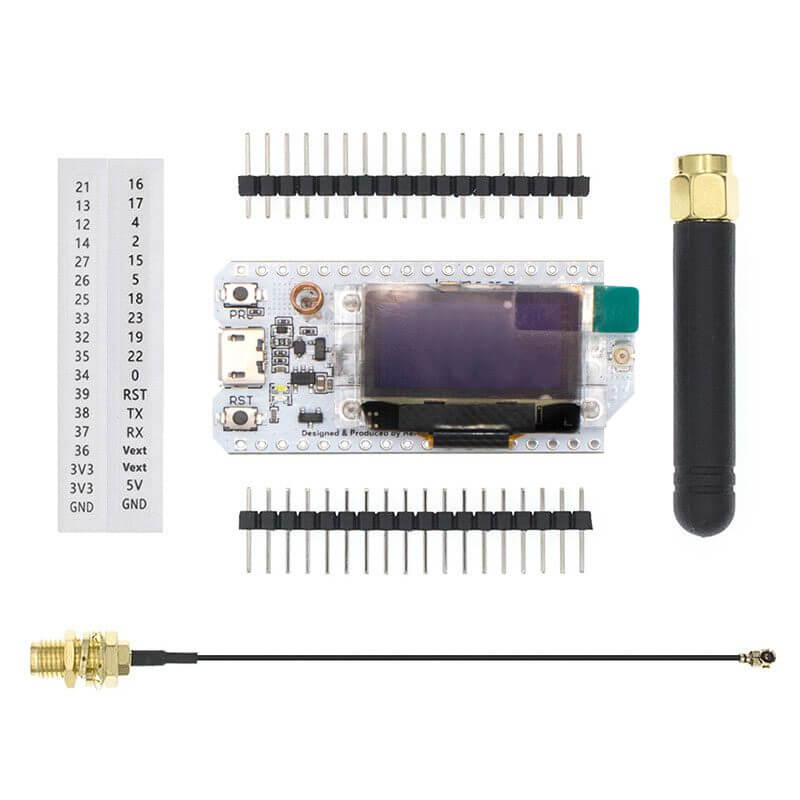

Incluye:

2 x Tiras Header macho
1 x Antena RF 915 MHz

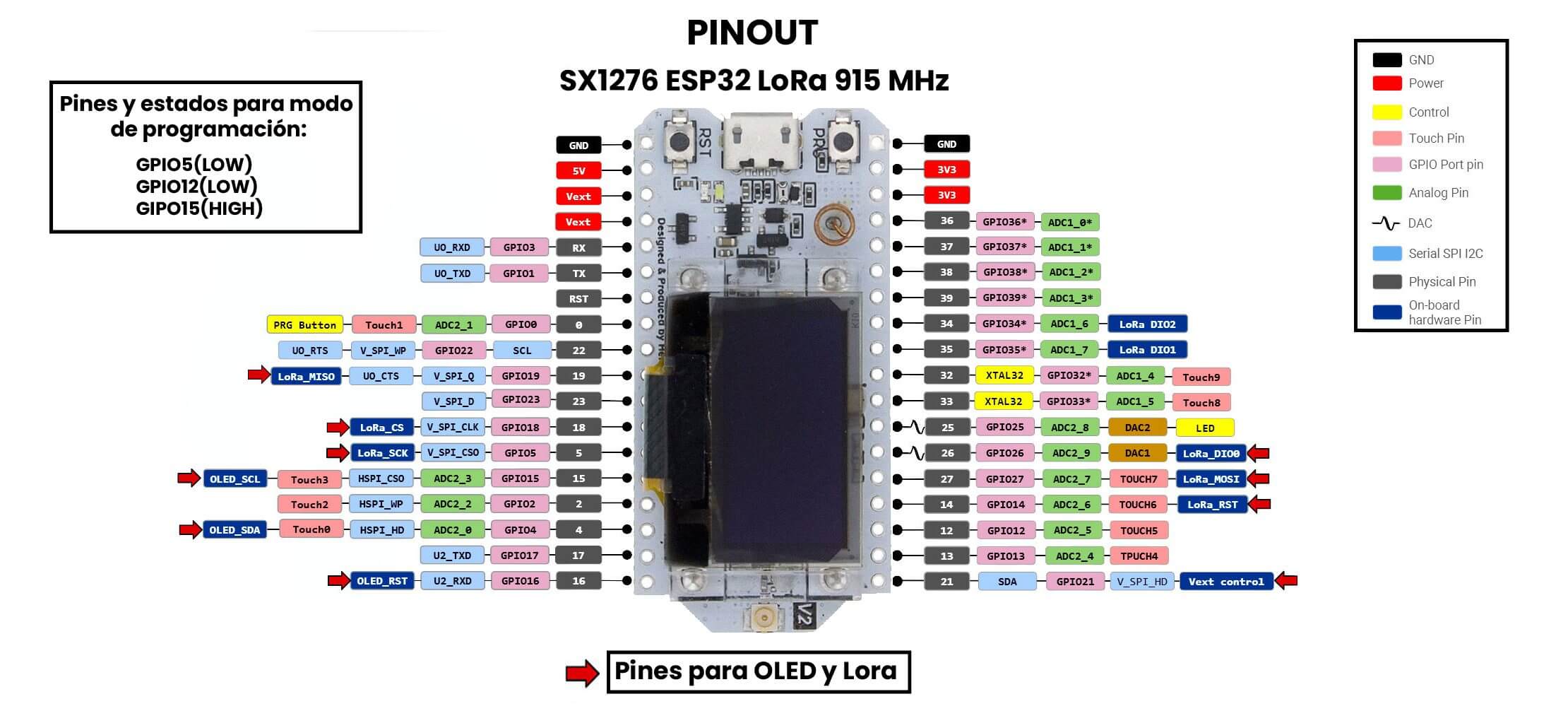

Etiquetas de pinout

DOCUMENTACIÓN Y RECURSOS

Datasheet:

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Para usar la tarjeta SX1276 ESP32 LoRa 915 con Arduino IDE, tendrás que instalar las tarjetas Heltec ESP32 en Arduino IDE para esto deberás realizar modificaciones en la sección de PREFERENCIAS, te recomendamos revisar la siguiente documentación para realizar el cambio paso a paso: Download Arduino-ESP32 Support.
Ya instaladas en Arduino IDE carga la librería de Heltec ESP32 servirá para disponer de los códigos de ejemplo para utilizar la tarjeta SX1276 ESP32 LoRa 915
Para programar esta placa deberás seleccionar la tarjeta llamada WiFi LoRa 32 V2

Ventajas de la tarjeta SX1276 ESP32 LoRa:

Microprocesador: ESP32 (MCU de 32 bits de doble núcleo + núcleo ULP), con chip de nodo LoRa SX1276.

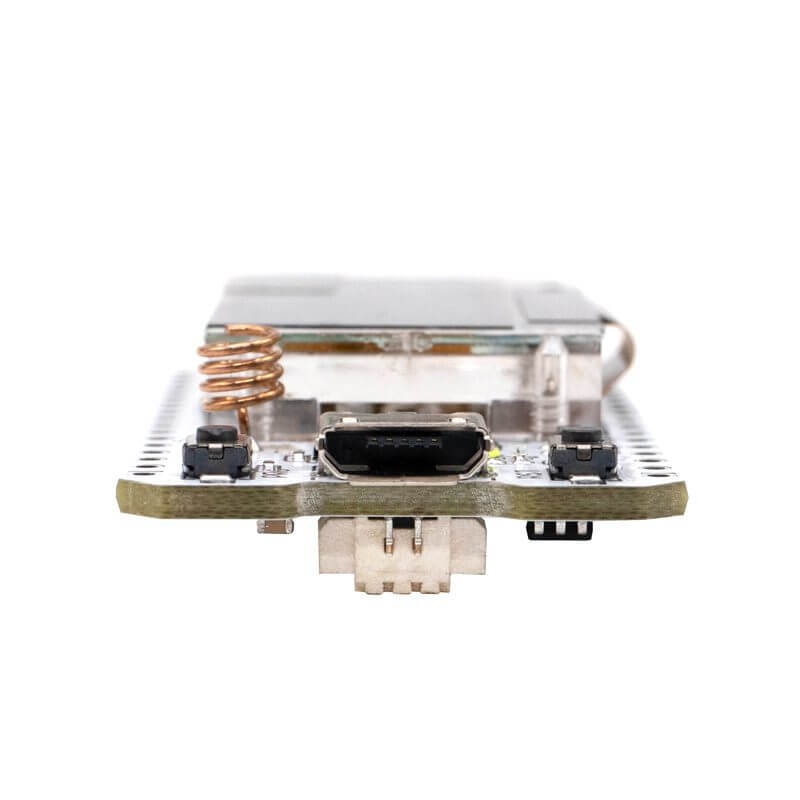

Interfaz micro USB con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje RF y otras medidas de protección.
Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería. conmutación automática de energía de batería/USB).
Wi-Fi integrado, LoRa, tres conexiones de red Bluetooth, Wi-Fi integrado, antena 3D de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para uso de LoRa.
Pantalla OLED de matriz de puntos de 128 * 64 de 0,96 pulgadas integrada, que se puede usar para mostrar información de depuración, energía de la batería y otra información.
Chip integrado CP2102 USB a puerto serie, conveniente para la descarga de programas, impresión de información de depuración.
Admite el entorno de desarrollo de Arduino.
Proporcionamos la biblioteca Arduino® del protocolo ESP32 + LoRaWAN , este es un protocolo LoRaWAN estándar que puede comunicarse con cualquier puerta de enlace LoRa que ejecute el protocolo LoRaWAN. Para que este código se ejecute, se necesita una licencia única. se puede encontrar en esta página.
Con un buen diseño de circuito de RF y baja potencia (corriente de reposo ≤800uA), es conveniente para aplicaciones de IoT y crear soluciones e implementar aplicaciones rápidamente.
