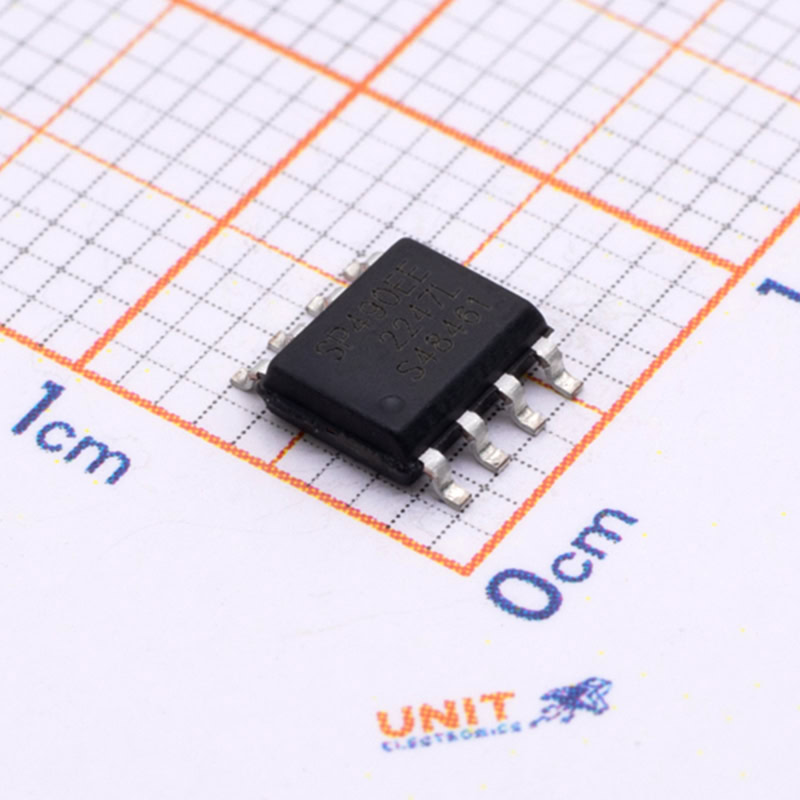

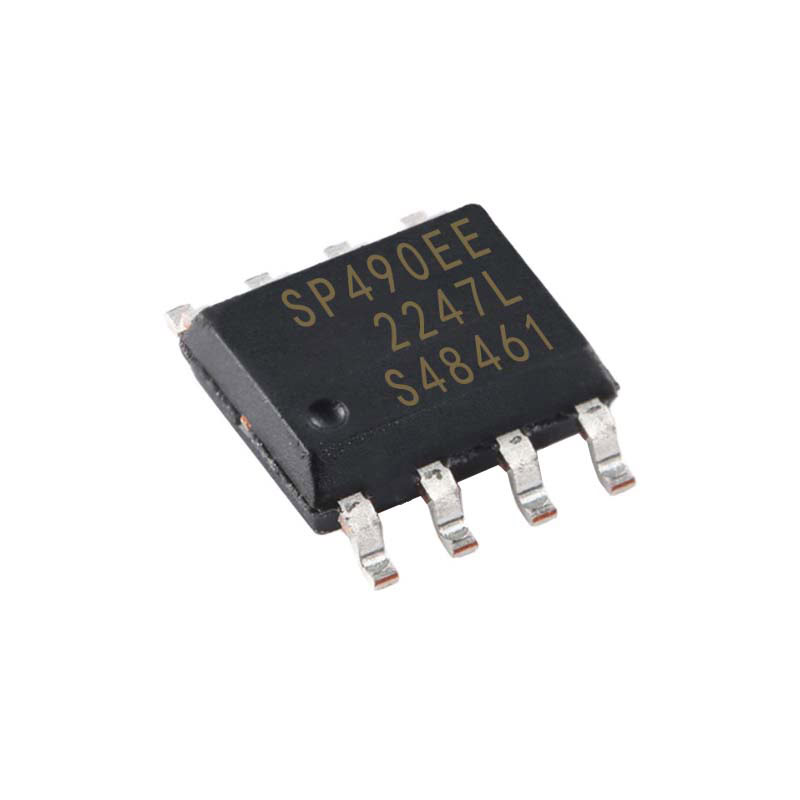

SP490EEN Transceptor RS-485 Full-Dúplex SOP-8

INFORMACIÓN

El SP490EEN Transceptor RS-485 es un circuito integrado que convierte señales lógicas TTL/CMOS (0V y 5V) en señales diferenciales RS-485/RS-422 y viceversa. Está diseñado para operar en redes de comunicación full-duplex, lo que significa que puede transmitir y recibir datos al mismo tiempo.

El SP490EEN Transceptor RS-485 útil para PLCs, sensores y actuadores en redes multipunto, sistemas de control y monitoreo remoto, sistemas de iluminación controlada, medición de energía y control de edificios inteligentes.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Circuito Integrado: SP490EEN
• Encapsulado: SOP-8
• Función: Transceptor RS-485
• Protocolo admitido: RS-485 y RS-422
• Pitch: 1.27 mm
• Voltaje de alimentación: 5V
• Velocidad de transmisión: 10 Mb/s
• Corriente:
  • Consumo: 900 uA
  • Salida: 250mA
• Protección ESD, contra descargas electrostáticas
• Comunicación: Full-duplex, lo que significa que puede transmitir y recibir datos simultáneamente
• Rango de temperatura: -40 °C a 85 °C
• Dimensiones:6 x 5.2 x 1.5
• Peso: 0.07g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

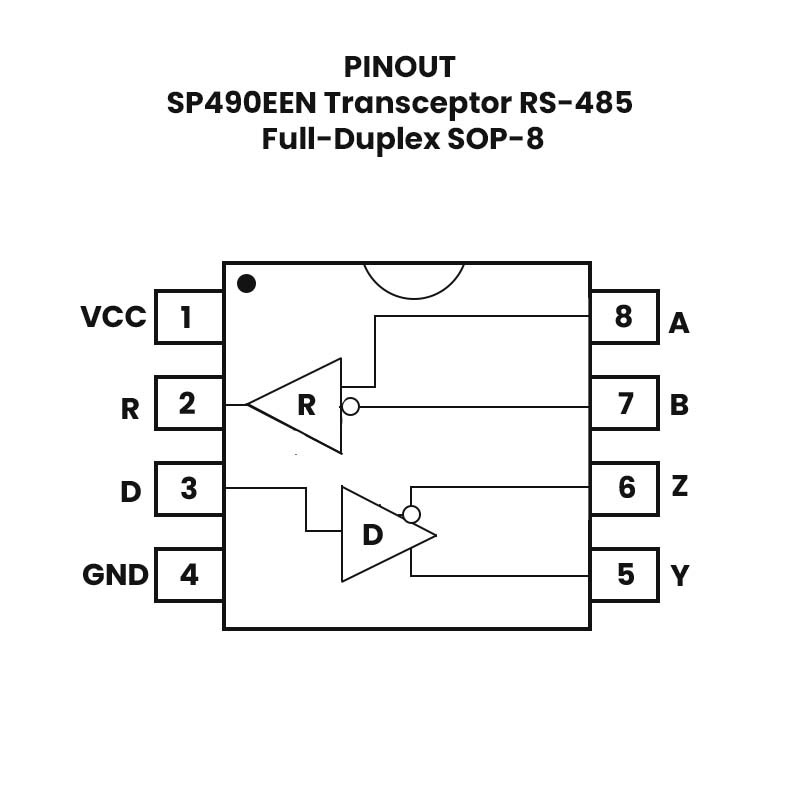

• Pinout

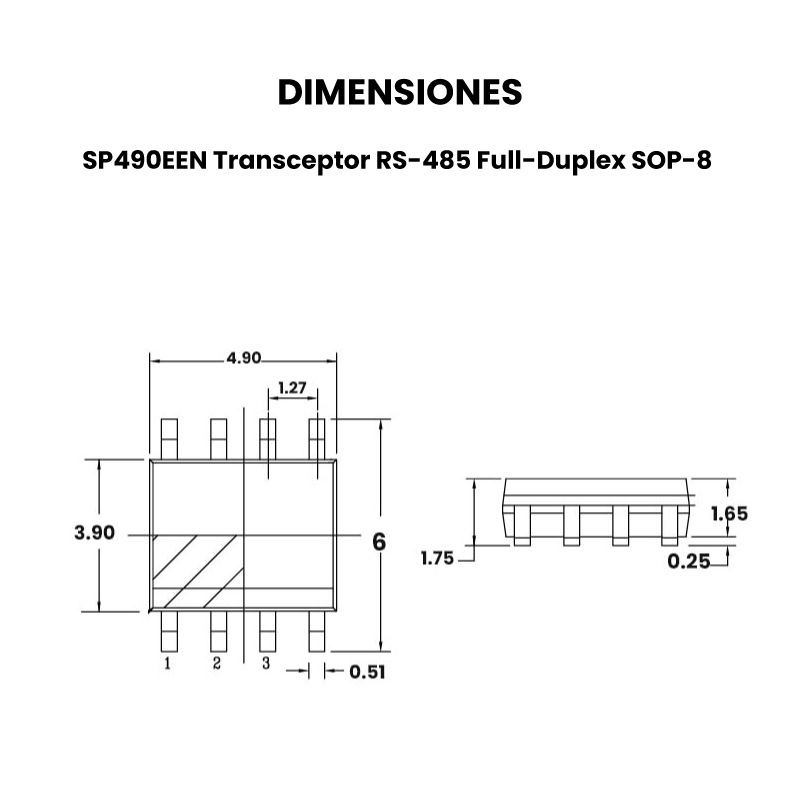

• Dimensiones

INFORMACIÓN ADICIONAL

Comunicación diferencial Full-duplex

El SP490EEN utiliza señales diferenciales (dos pares de cables: uno para transmitir y otro para recibir) para mejorar la inmunidad al ruido y permitir la transmisión de datos a distancias mayores (hasta 1200 metros o más, dependiendo de la velocidad de transmisión). Convierte señales TTL/CMOS en señales RS-485/RS-422 y viceversa, permitiendo la comunicación entre dispositivos con diferentes estándares de voltaje.

Recomendaciones de uso

• Proporciona un voltaje de alimentación estable de 5V (±5%) para asegurar un funcionamiento óptimo.
• Coloca un condensador de desacoplamiento (típicamente 0.1 µF) cerca de los pines de alimentación (VCC y GND) para filtrar ruido y estabilizar la alimentación.
• Conecta correctamente los pines A (no inversor) y B (inversor) para la transmisión, y los pines Y (no inversor) y Z (inversor) para la recepción.
• Coloca una resistencia de terminación de 120 Ω en los extremos de la línea RS-485 para evitar reflexiones de señal y garantizar una comunicación confiable.
• Conecta los pines DI (Data Input), RO (Receiver Output), DE (Driver Enable) y RE (Receiver Enable) a los dispositivos que operan con niveles lógicos TTL/CMOS
• Controla el pin DE (Driver Enable) para habilitar o deshabilitar la transmisión de datos. En modo full-duplex, DE puede estar activado permanentemente si la transmisión es constante.
• Controla el pin RE (Receiver Enable) para habilitar o deshabilitar la recepción de datos. En modo full-duplex, RE puede estar activado permanentemente si la recepción es constante.
