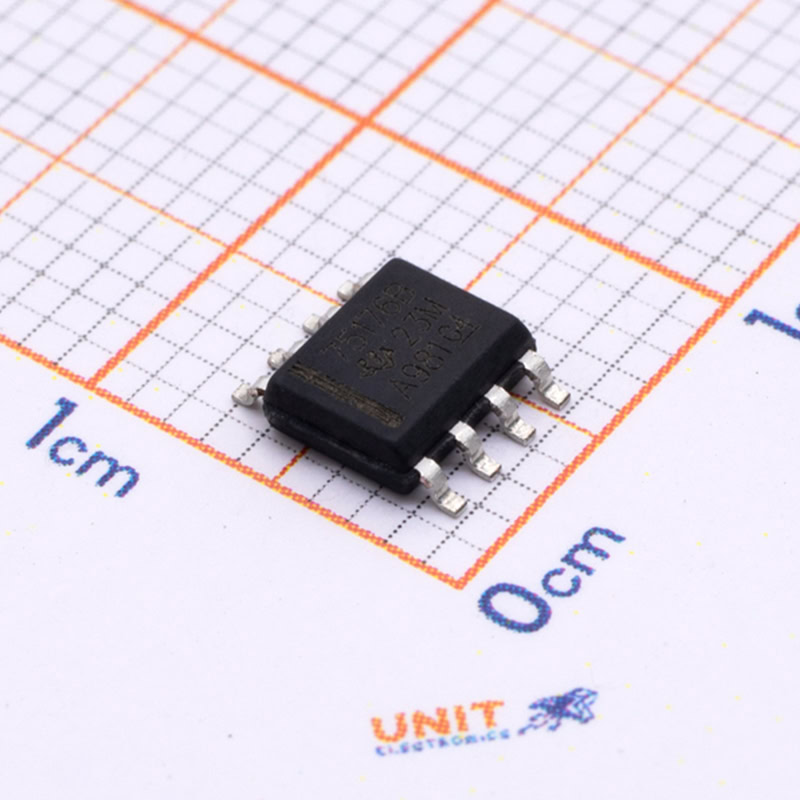

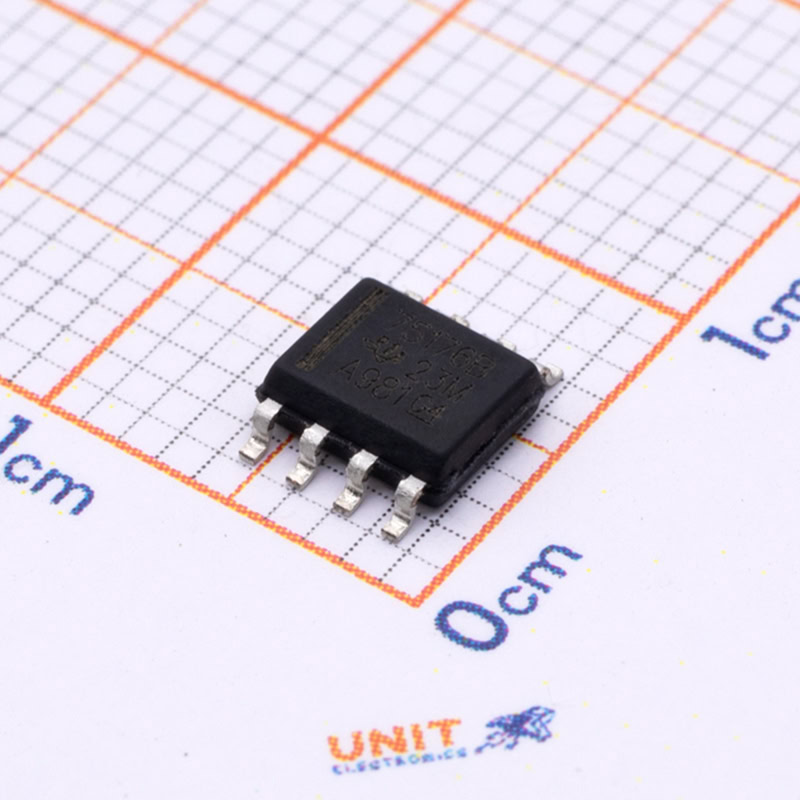

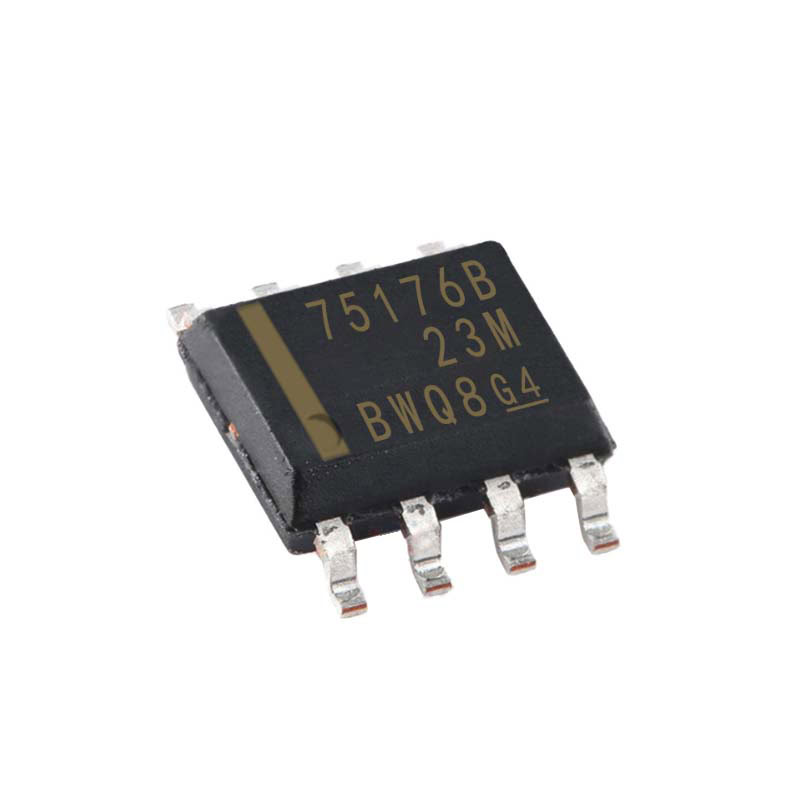

SN75176BDR Transceptor RS-485 y RS-422 SOP-8

INFORMACIÓN

El SN75176BDR es un transceptor de bus diferencial que convierte señales lógicas TTL/CMOS (0V y 5V) en señales diferenciales RS-485/RS-422 y viceversa. Está diseñado para operar en redes multipunto y es compatible con los estándares RS-485 y RS-422.

El SN75176BDR se utiliza en señales diferenciales para mejorar la inmunidad al ruido, convierte señales TTL/CMOS en señales RS-485/RS-422 y viceversa, ideal para sistemas industriales, de automatización, sensores químicos y de gas, señalización digital, controles de motores y también repetidores inalámbricos.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Circuito Integrado: SN75176BDR
• Encapsulado: SOP-8
• Función: Transceptor RS-485/RS-422, recomendables V.11 y X.27
• Voltaje de alimentación:
  • Mínimo: 4.75V
  • Típico: 5V
  • Máximo: 5.25V
• Velocidad de transmisión: Soporta velocidades de hasta 10 Mbps
• Corriente:
  • Consumo: 1.1mA
  • Salida: 20uA
• Protección ESD, contra descargas electrostáticas
• Comunicación: Half-duplex (transmisión y recepción, pero no simultáneamente).
• Rango de temperatura: -40 °C a 70 °C
• Dimensiones: 6.20 mm x  5.3 mm
• Peso: 0.07 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

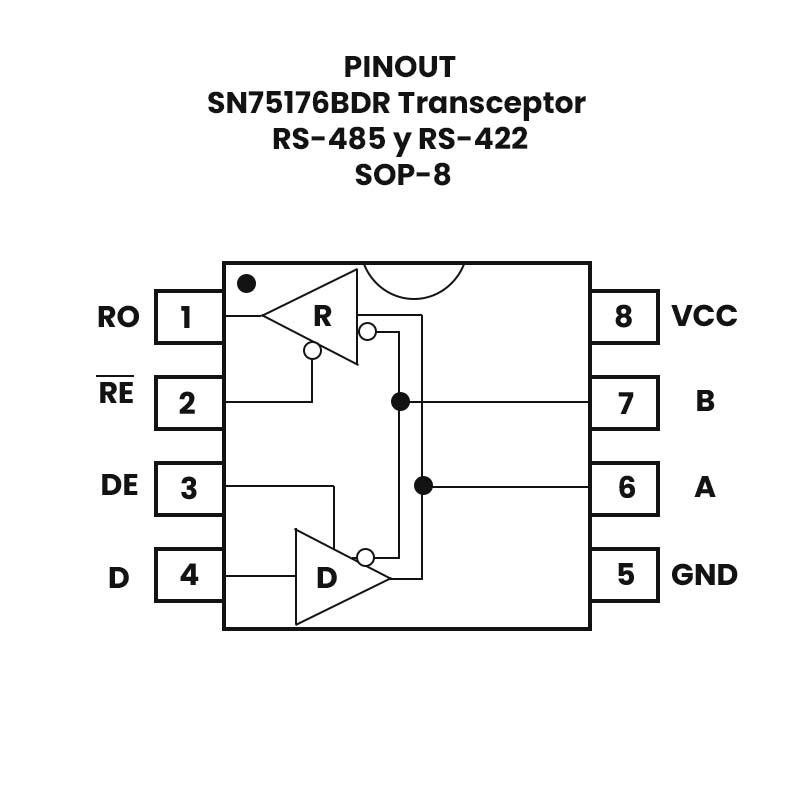

• Pinout

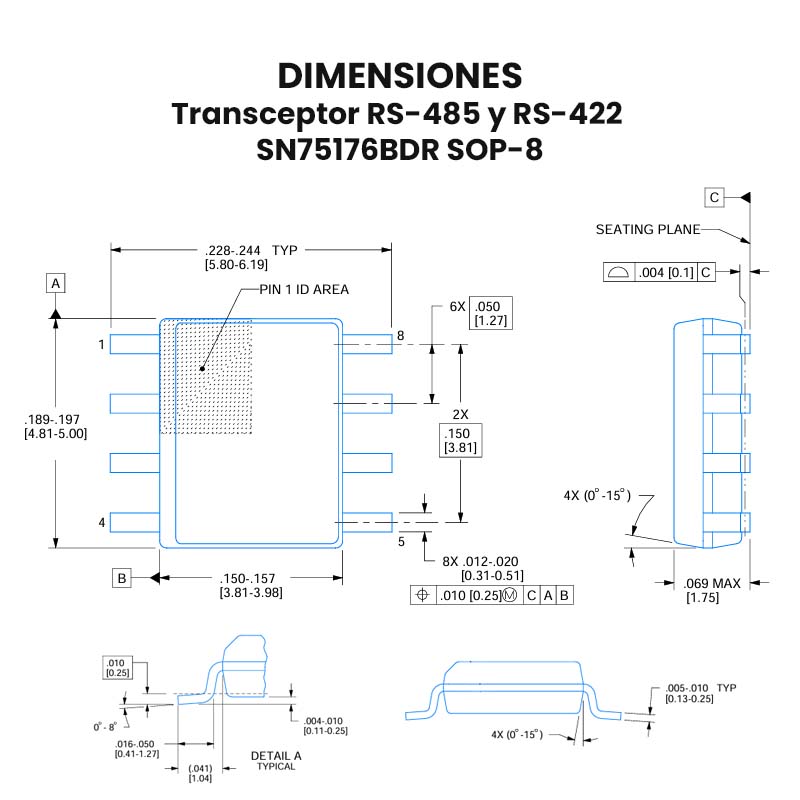

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo se usa el SN75176BDR?

Tiene una antena que se utiliza para enviar ondas de radio y otra antena que se utiliza para recibirlas, que se encuentra en el extremo opuesto del dispositivo. Los transceptores utilizan ondas electromagnéticas para enviarse señales entre sí. Cuando el mensaje ha llegado a su destino, el transceptor SN75176BDR es enviado de vuelta por la antena receptora.

El SN75176B combinan un controlador de línea diferencial de tres estados y un receptor de línea de entrada diferencial, ambos alimentados por una fuente de alimentación de 5 voltios. El controlador y el receptor tienen funciones de activación de alto y bajo nivel respectivamente, y se pueden conectar externamente como control de dirección.

Recomendaciones de Uso

• Proporciona un voltaje de alimentación estable de 5V (±5%) para asegurar un funcionamiento óptimo.
• Coloca un condensador de desacoplamiento (típicamente 0.1 µF) cerca de los pines de alimentación (VCC y GND) para filtrar ruido y estabilizar la alimentación.
• Conecta correctamente los pines A (no inversor) y B (inversor) a la línea diferencial RS-485.
• Asegúrate de que la polaridad sea correcta para evitar errores de comunicación.
• Coloca una resistencia de terminación de 120 Ω en los extremos de la línea RS-485 para evitar reflexiones de señal y garantizar una comunicación confiable.
• Conecta los pines DI (Data Input), RO (Receiver Output), DE (Driver Enable) y RE (Receiver Enable) a los dispositivos que operan con niveles lógicos TTL/CMOS
• Controla el pin DE (Driver Enable) para habilitar o deshabilitar la transmisión de datos.
• Controla el pin RE (Receiver Enable) para habilitar o deshabilitar la recepción de datos.
• Antes de integrar el SN75176BDR en un sistema final, realiza pruebas de comunicación para verificar que las señales RS-485 y TTL/CMOS se están convirtiendo correctamente
