Shield para Arduino Nano Expansion I/O

INFORMACIÓN

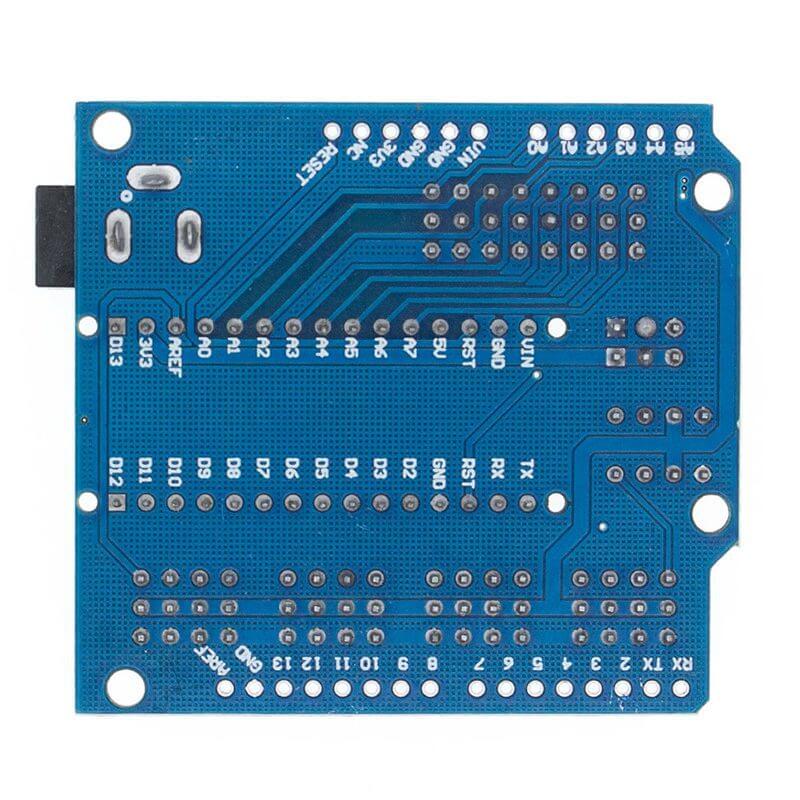

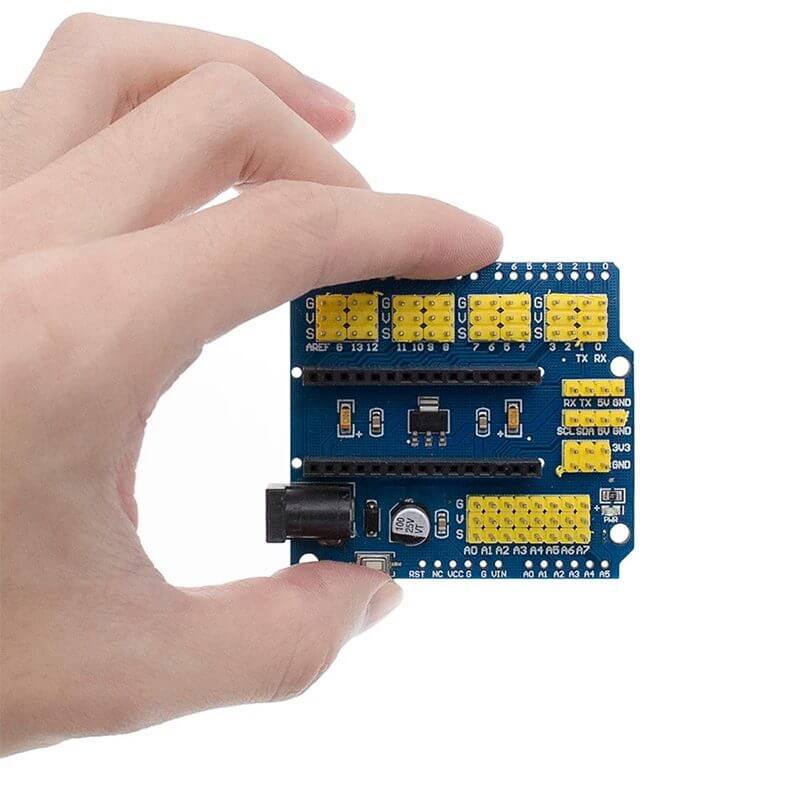

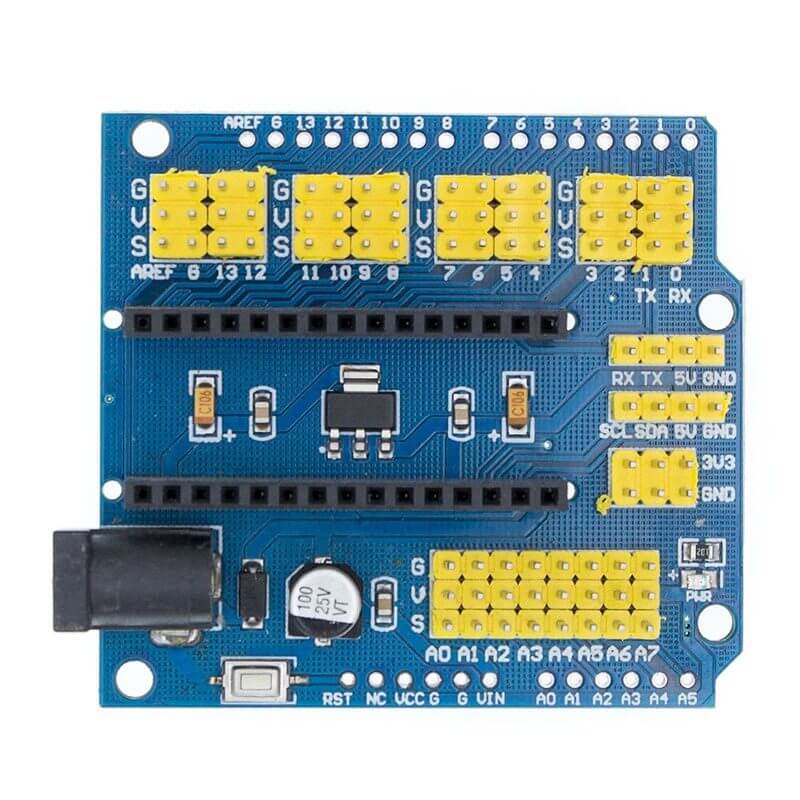

El Shield para Arduino Nano Expansion I/O es una placa de expansión diseñada para facilitar la conexión de sensores, módulos, actuadores al Arduino Nano, organizando y ampliando sus pines de entrada y salida en conectores más accesibles. Consiste en replicar todos los pines digitales y analógicos del Arduino Nano en terminales claramente distribuidas, generalmente con formato de tres pines (VCC, GND y señal), lo que permite conectar dispositivos sin necesidad de realizar cableados complejos o protoboards adicionales, pudiendo ser alimentado con 12 VDC.

El Shield para Arduino Nano Expansion I/O se utiliza principalmente para simplificar el desarrollo y la conexión de múltiples dispositivos electrónicos en proyectos basados en Arduinos Nanos. Sus aplicaciones incluyen proyectos de robótica, automatización, domótica, sistemas IoT, estaciones de monitoreo con sensores, control de motores y servomotores, así como prototipos educativos y experimentales. Gracias a la distribución ordenada de los pines, permite conectar fácilmente módulos como sensores de temperatura, ultrasonido, relés, pantallas, módulos Bluetooth o WiFi, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Shield para Arduino Nano.
• Voltaje de alimentación: 4.8V a 12V (Power jack).
• Regulador de voltaje: AMS1117 3.3V.
• Led de PWR.
• Botón de RESET.
• Interfaces:
  • 14 pines de E/S (tipo servo con GND, potencia y señal).
  • 8 pines analógicos con salida de Voltaje y GND.
  • 6 Pines PWM.
  • 4 Pines TTL (RX, TX, 5V y GND).
  • 4 Pines I2C (SCL, SDA, 5V y GND).
  • 3 Pines DE 3.3V y GND.
• Diseño tipo Arduino UNO.
• 4 barrenos de sujeción con Ø3 mm.

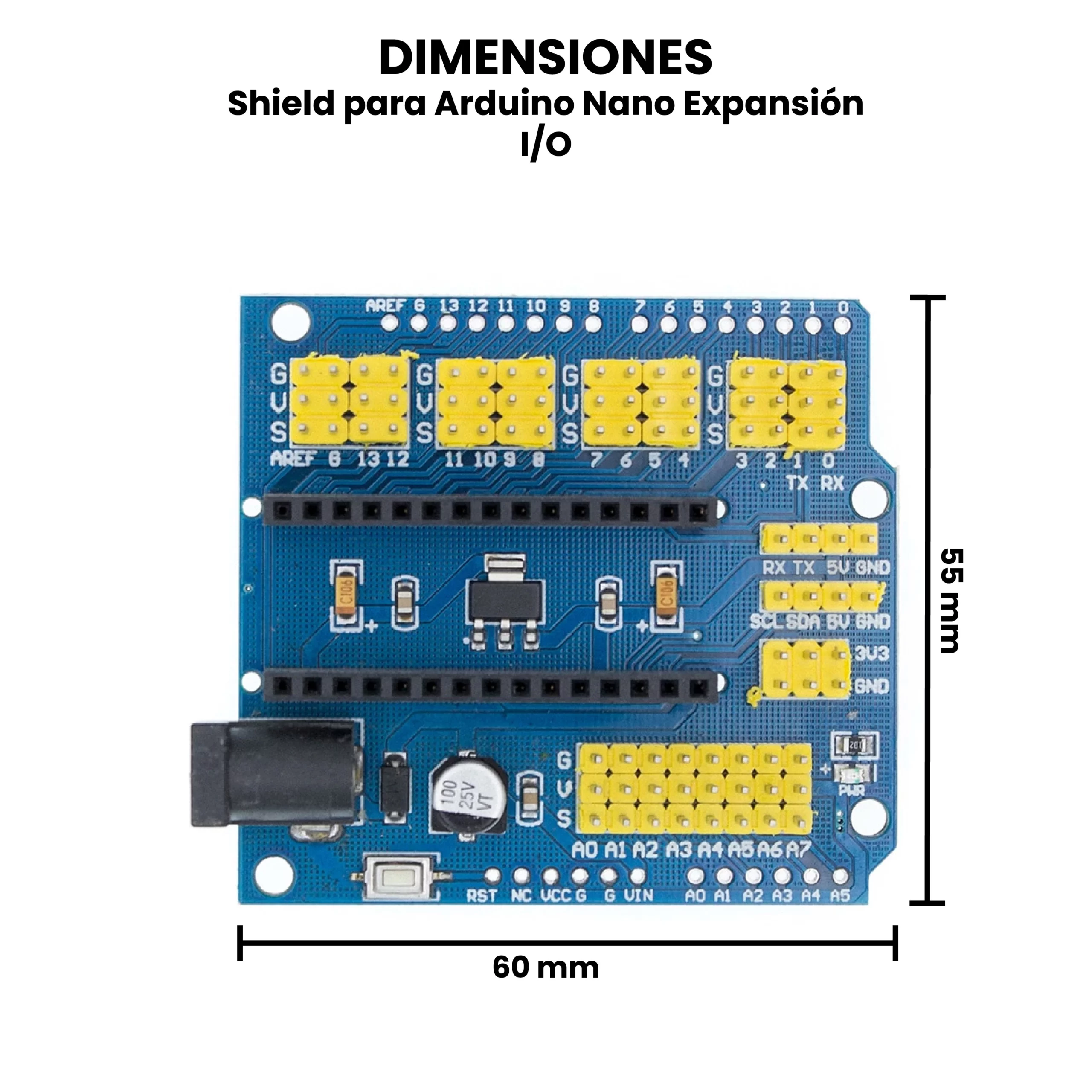

• Dimensiones: 60 mm x 55 mm x 10 mm.
• Peso: 20.4 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

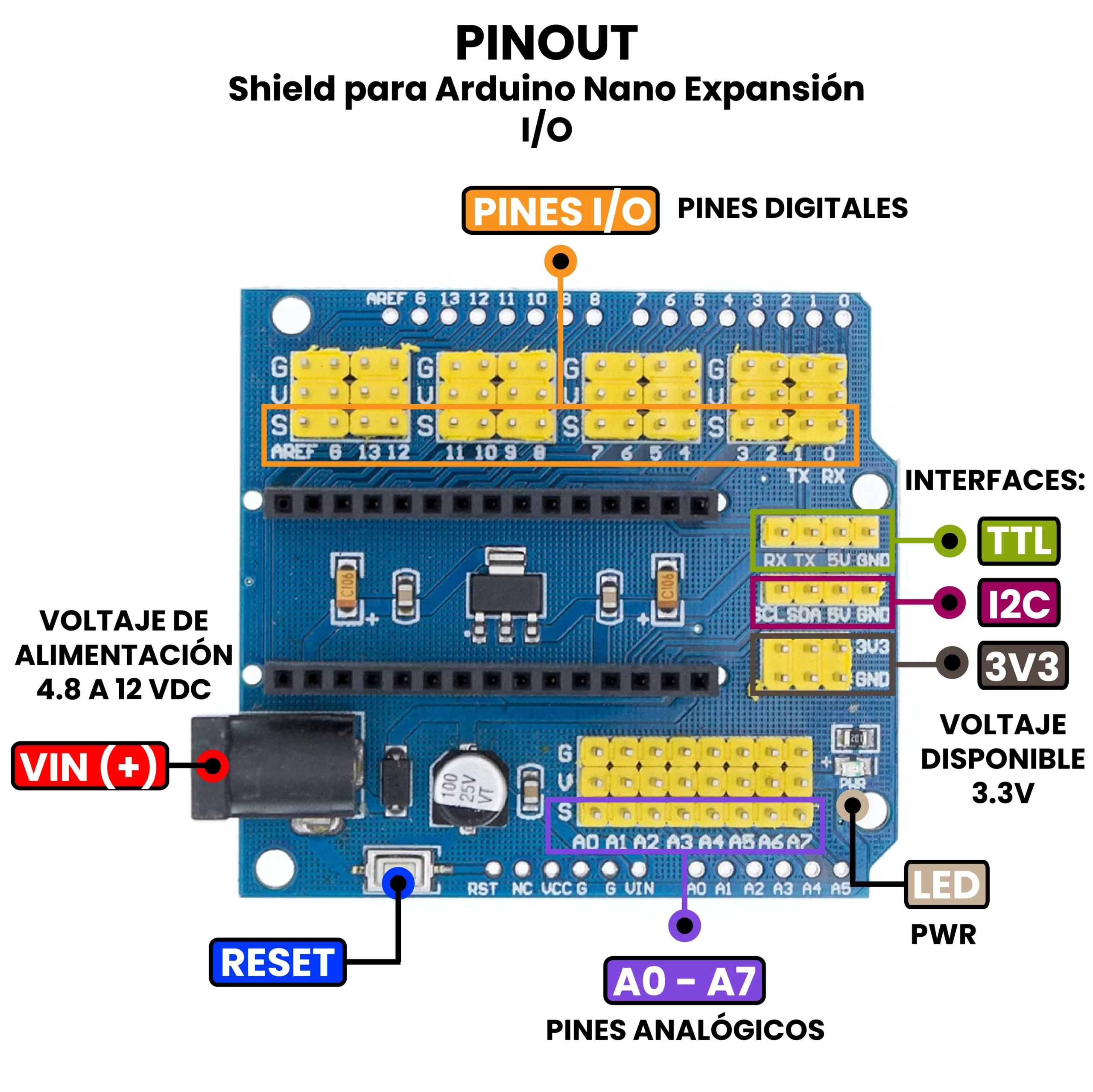

• Pinout
• Dimensiones

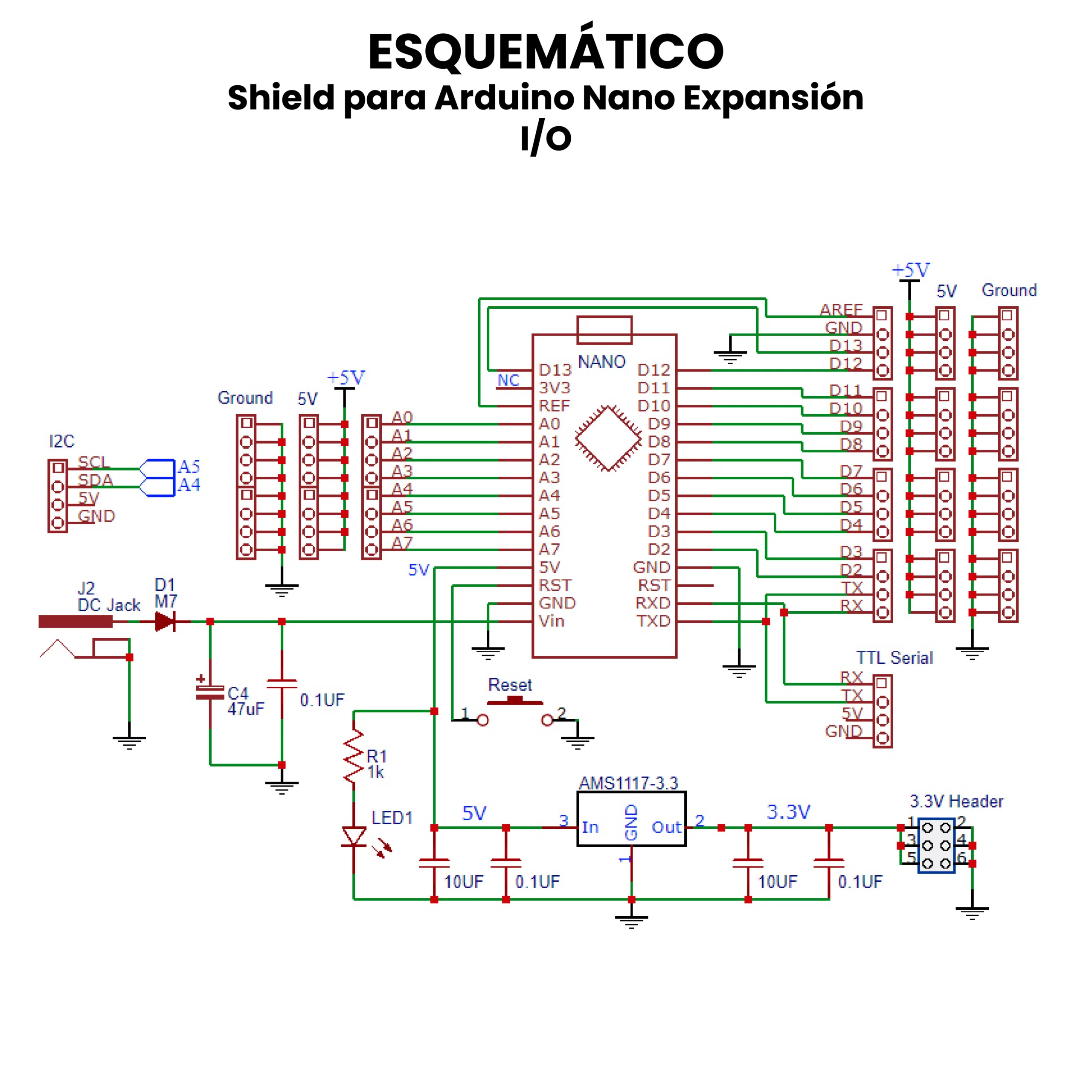

• Esquemático
