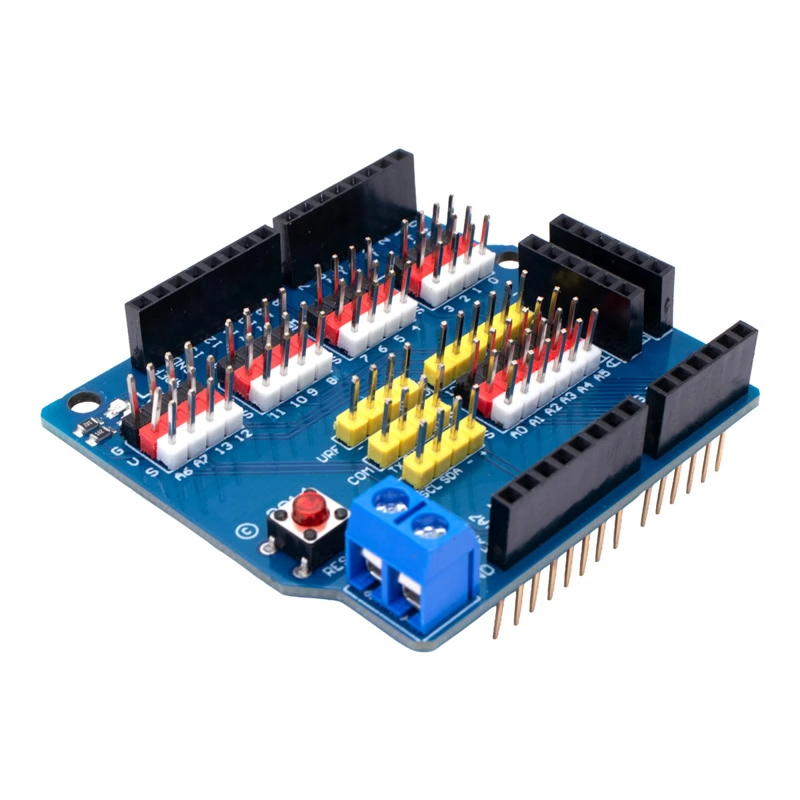

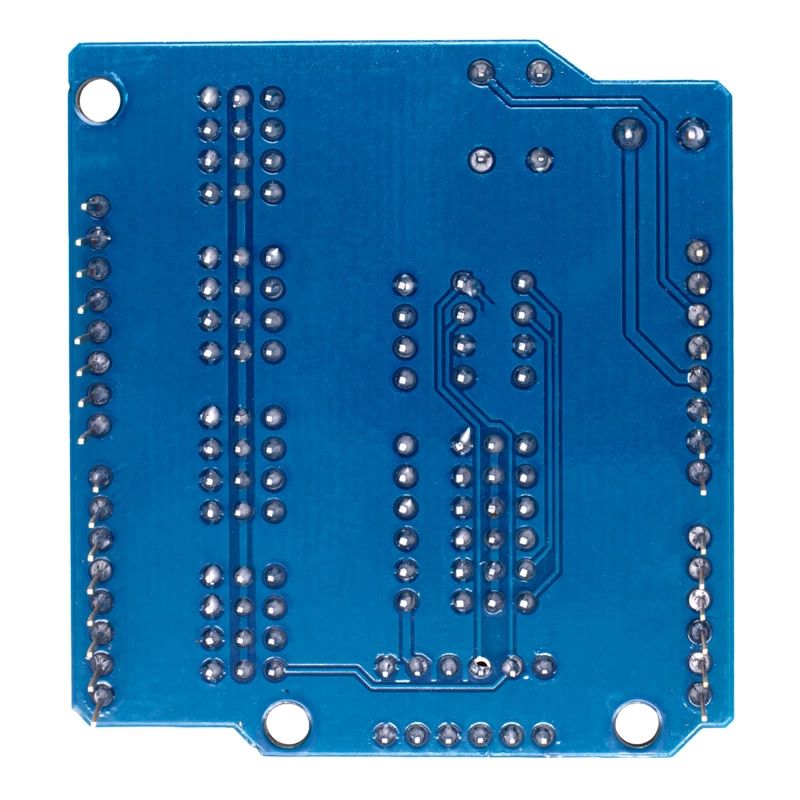

Sensor Shield V5.0 para Arduino UNO R3

INFORMACIÓN

La Sensor Shield V5.0 para Arduino UNO R3 es una placa de expansión que se coloca directamente sobre el Arduino para facilitar la conexión de sensores, servomotores, módulos y dispositivos externos. Distribuye ordenadamente los pines del Arduino en bloques de tres conexiones tipo GND (tierra), VCC (alimentación) y Señal. Además, incluye conectores dedicados para comunicación I2C, UART, SPI, pines analógicos y digitales, e incluso una entrada de alimentación externa para dispositivos que consumen más corriente.

La Sensor Shield V5.0 se usa principalmente para prototipado rápido y educativo, ya que permite conectar fácilmente sensores de temperatura, humedad, ultrasonido, infrarrojos, módulos Bluetooth, pantallas, relés y servomotores sin complicaciones de cableado. En cuanto a compatibilidad, está diseñada para el Arduino UNO R3, pero también funciona con placas que mantienen el mismo formato y distribución de pines, como Arduino UNO R1/R2, Arduino Leonardo (con algunas consideraciones de pines), y clones compatibles del UNO.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Sensor Shield V5.0.
• Voltaje de Operación: 5 VDC (desde el Arduino o fuente externa).
• Expone todos los pines Digitales (D0 – D13) en formato GND, VCC, Señal.
• Expone todos los pines Analógicos (A0 – A5) en formato GND, VCC, Señal.
• Interfaces:
  • Pines para comunicación I2C (SDA, SCL).
  • Pines para UART (TX, RX).
  • Pines para Tarjeta SD.
  • Pines para APC220.
  • Pines para Bluetooth.
  • Pines para Sensor Ultrasónico.
• Botón de RESET integrado.
• Bornera de tornillo para alimentación externa de 5V.
• Distribución de 5V y GND en múltiples puntos.
• LEDS Indicadores:
  • L: PIN 13.
  • ON: Encendido.
• Dimensiones: 58 mm x 54 mm x 20 mm.
• Peso: 21 g.

DOCUMENTACIÓN Y RECURSOS

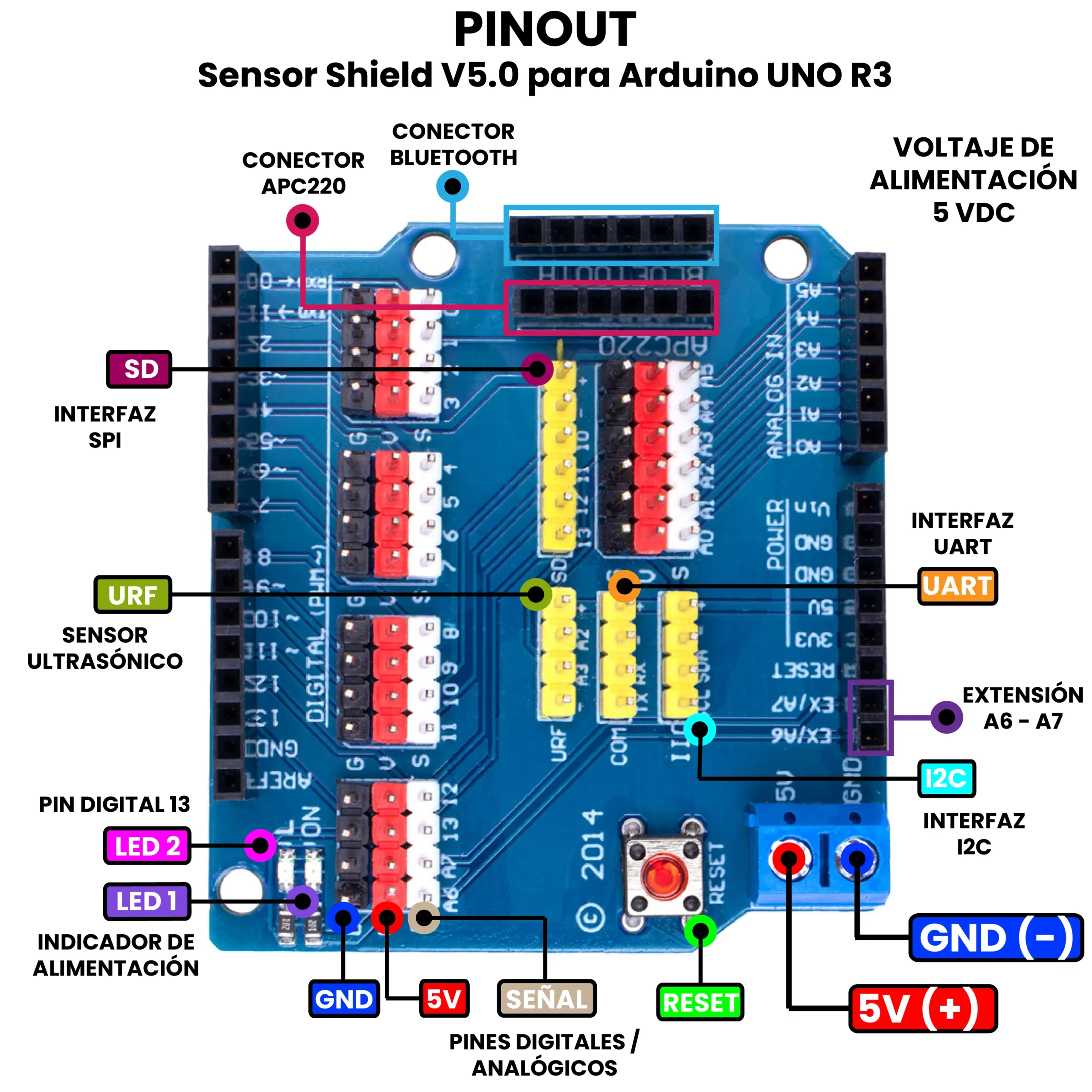

• Pinout

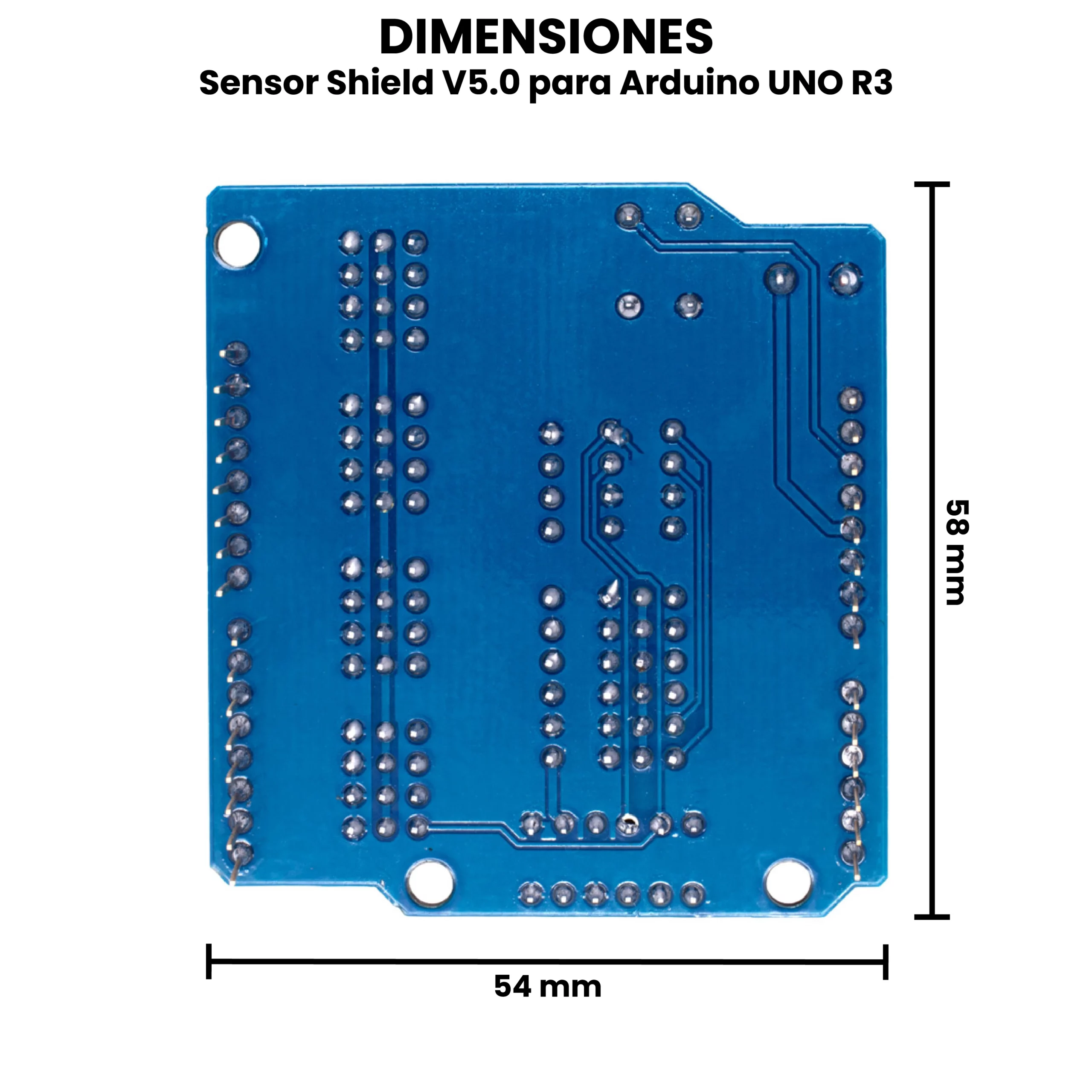

• Dimensiones


INFORMACIÓN ADICIONAL

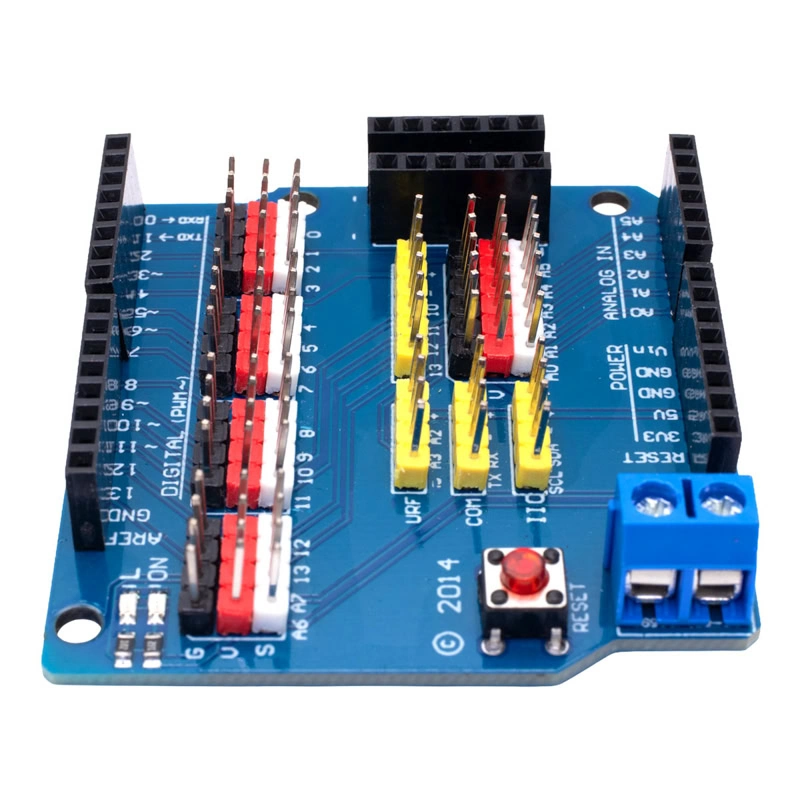

Descripción de Pines.

• URF: Conector para sensor ultrasónico, y en la shield está preconectado a A2 y A3 porque esos pines también funcionan perfectamente como digitales. Es solo una forma de organizar mejor el cableado en la placa.
• COM: Es un acceso directo y cómodo al puerto serial hardware del Arduino para módulos de comunicación, pines de RX, TX.
• IIO: Conector para los pines SDA, SCL, es decir, para comunicación I2C, conectados a A4 y A5 en el Arduino UNO.
• SD: Los pines SD son para conectar un módulo de tarjeta microSD y poder guardar o leer datos desde el Arduino. Ideal para proyectos que necesiten memoria externa.
• APC220: Conector para conexión rápida de un módulo de comunicación inalámbrica por radiofrecuencia (RF) llamado justamente APC220, desde la seigrafía – sería GND, VCC, NC, TXD, RXD, NC.
• Blutetooth: Está pensado para conectar directamente un módulo Bluetooth serial, como el HC-05 o HC-06, sin tener que cablear pin por pin, desde la serigrafía – sería EN, VCC, GND, TXD, RXD, STATE.

Notas:

• Antes de conectar algún módulo o sensor a alguna de las interfaces (por ejemplo interfaz del sensor ultrasónico o bluetooth) asegúrate de revisar si los pines de tu módulo coinciden con el de la tarjeta de expansión.
• Los pines A6 y A7 son extensiones por si se desean usar, sin embargo, están conectadas a funciones predeterminadas de Arduino, por lo que se tendrán que declarar en código el uso de dichos pines del Arduino.
• No se debe de alimentar la shield a más de 5 VDC esto dañará al Arduino.
