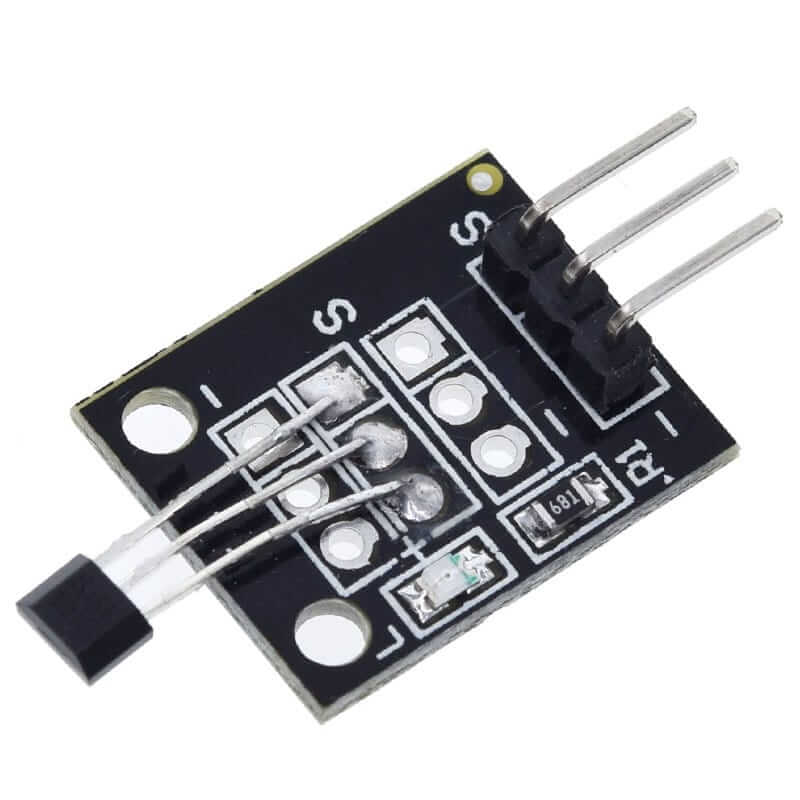

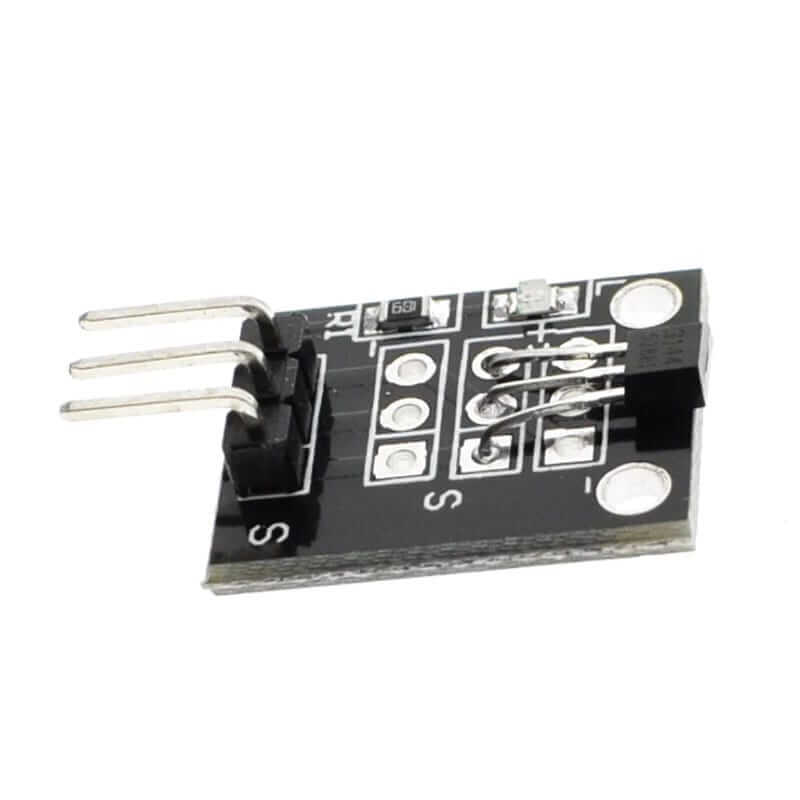

Sensor Magnetico Digital (Efecto Hall) KY-003
$ 14.00
300 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 11.83 |
| 100 piezas | $ 10.29 |
| 200 piezas | $ 8.17 |
Comprados juntos frecuentemente
INFORMACIÓN
El KY-003 Sensor Magnético Digital (Efecto Hall) es un módulo que integra un sensor magnético de Efecto Hall con salida digital. Permite detectar de forma fácil, rápida y precisa campos magnéticos producidos cerca de sensor.
Este tipo de sensor se utiliza en una amplia variedad de aplicaciones, como contadores de revoluciones (RPM), detección de posición o proximidad, sistemas de seguridad, alarmas magnéticas para puertas y ventanas, y en proyectos de automatización y robótica donde se requiere conocer el paso o presencia de un objeto magnético. El KY-003 es compatible con varias tarjetas de desarrollo gracias a su salida digital sencilla, funcionando perfectamente con Arduino UNO, Nano, Mega, así como con ESP8266, ESP32, y Raspberry Pi, lo que lo hace muy versátil para proyectos tanto educativos como profesionales.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de funcionamiento: 3.3V a 5V.
- Consumo de Corriente:
- Reposo: 3 mA.
- Funcionamiento: 8mA.
- Tipo: Sensor magnético de (Efecto Hall).
- Señal de salida: Digital.
- Rango de temperatura de funcionamiento: -25 °C a 85 °C.

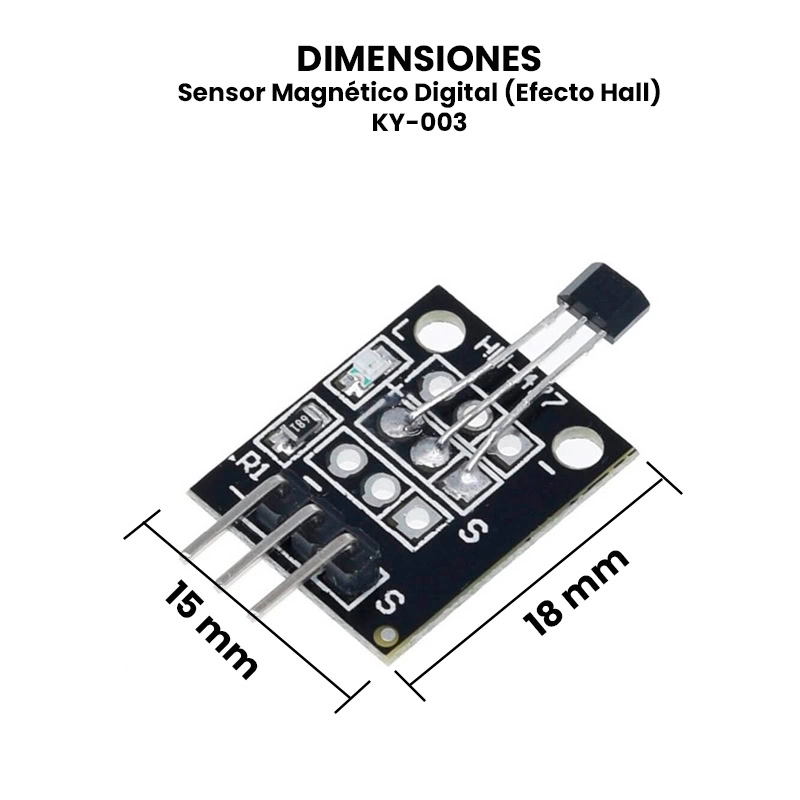

- Dimensiones: 18 mm x 8 mm x 15 mm.
- Peso: 2 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
- Proyecto con Sensor Magnético KY-003 en Arduino – Blog Unit Electronics
- Sencillo control de luz para cajuela utilizando la tarjeta Cocket Nova – Blog Unit Electronics
INFORMACIÓN ADICIONAL
Prueba de funcionamiento
Para visualizar la salida del sensor, conecta el pin marcado con la letra S a un pin digital del microcontrolador de tu preferencia o en su defecto puede conectar el mismo pin a un LED y una resistencia de 270Ω a GND los cuales podrían ser conectados de forma externa al módulo usando una protoboard o soldados al mismo utilizando componentes SMD, dichos componentes los puedes encontrar haciendo clic en alguno de los siguientes enlaces:
¿Cómo funciona el Sensor Magnético?
Este módulo tienen tres terminales, 2 para entrada de voltaje que es VCC – GND y Señal con una salida digital, en esta terminal permite detectar la presencia de un campo magnético y se genera una señal en BAJO “0 o LOW” de lo contrario estará en estado ALTO “0 o HIGH”. Para detectar estos estados puedes utilizar las tarjetas de Arduino y microcontroladores como: PIC, AVR, DSP, STM32, COP, RASPBERRY, etc.
¿Qué es el Efecto Hall?
El efecto Hall es un fenómeno que fue descubierto por Edwin Hall en 1879. Él notó que cuando la corriente fluye a través de un conductor y es expuesta a un campo magnético, la tensión estará presente de forma perpendicular a la corriente y el campo magnético. El descubrimiento de este efecto nos proporcionó una forma fácil de detectar los campos magnéticos.
¿Qué componente usa el KY-003?
El transistor 3144 Serie Hall principio del interruptor de efecto Hall IC, utilizando la tecnología para producir semiconductores magnéticos circuito integrado, que está determinado por el regulador de voltaje, generador de tensión Hall, amplificador diferencial, circuito de compensación de temperatura y el circuito abierto del electrodo colector etapa de salida que consiste en circuito de detección magnética, la entrada para la densidad de flujo magnético, la salida es una señal de voltaje digital.
ENLACES EXTERNOS
| Peso | 0.002 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
