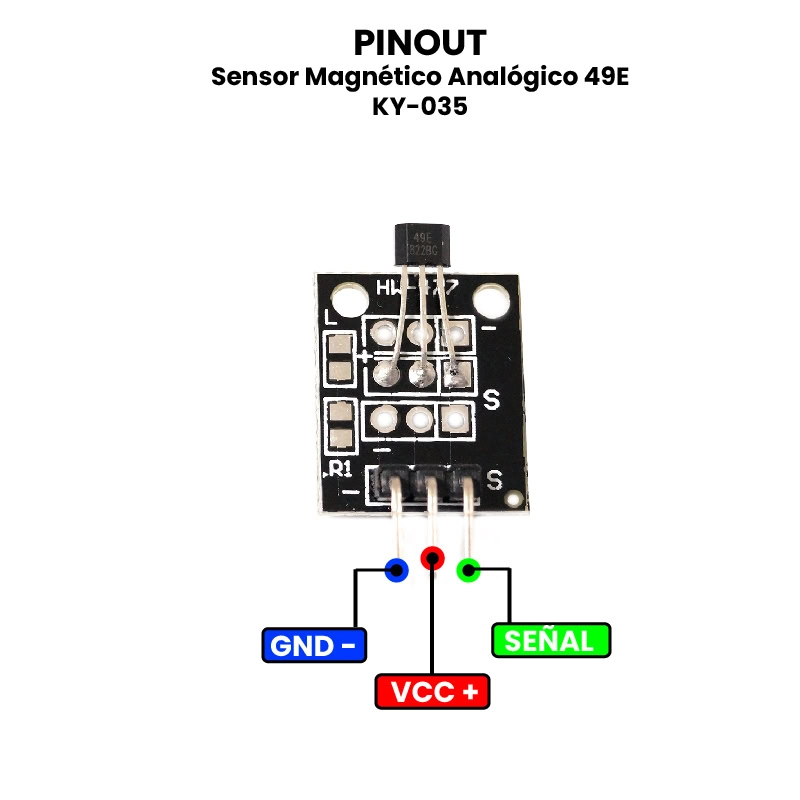

AR0052 - Sensor Magnético Analógico 49E KY-035 PINOUT

Modulo KY-035 Sensor Magnetico Analogico

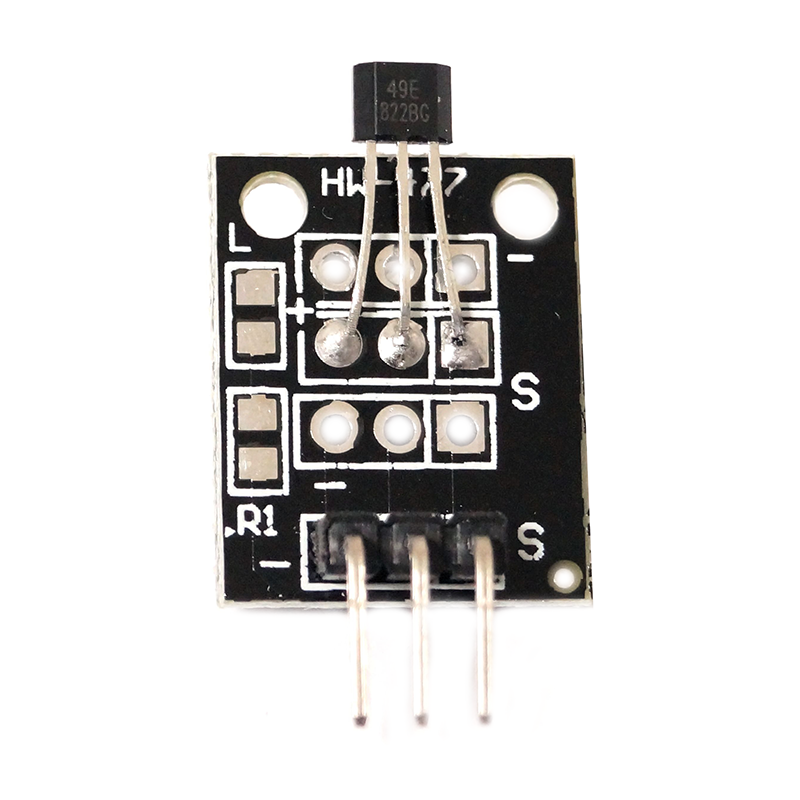

Sensor Magnético Analógico 49E KY-035

$ 16.00

51 disponibles

CANTIDAD	PRECIO
25 piezas	$ 13.23
100 piezas	$ 11.63
200 piezas	$ 9.37

SKU: AR0052 Categorías: KYS, SENSORES Etiquetas: 49e, analogo, efecto, efecto hall, hall, KY-035, magnetico, modulo KY-035, sensor, sensor magnetico

INFORMACIÓN

El sensor magnético analógico 49E KY-035 está basado en el sensor de efecto Hall lineal 49E, que permite detectar la presencia e intensidad de campos magnéticos y genera una salida analógica proporcional a dicha intensidad.

Este sensor se utiliza principalmente en aplicaciones donde se requiere medir la fuerza o cercanía de un campo magnético, como en sistemas de monitoreo de posición, detección de velocidad en motores, sensores de proximidad magnética, y proyectos de robótica o automatización. Su salida analógica lo hace útil para obtener lecturas más precisas que permitan analizar variaciones en el campo magnético. El KY-035 es compatible con tarjetas de desarrollo como Arduino (Uno, Mega, Nano), ESP8266, ESP32 y Raspberry Pi, facilitando su uso en proyectos electrónicos que requieran detección magnética con mayor resolución y sensibilidad.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de alimentación: 3.3V a 5V.
Consumo de energía: 8 mA.
Tipo de Salida: Analógica, Lineal.
Rango de detección: 650 – 1000 Gauss.
Temperatura: -40°C a 85 °C.

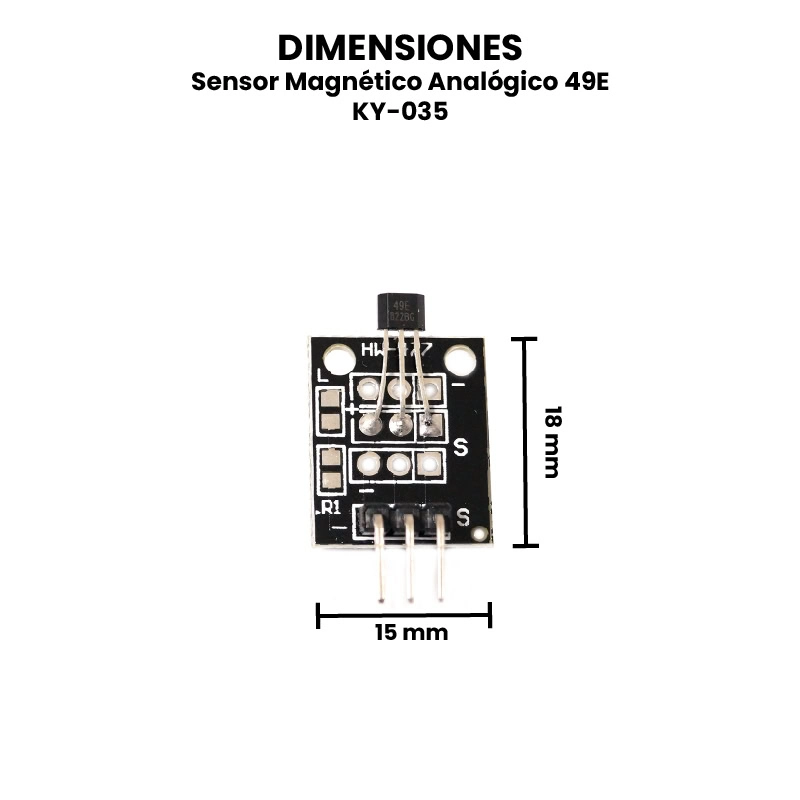

Dimensiones: 18 mm x 15 mm x 6 mm.
Peso: 2 g.

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

INFORMACIÓN ADICIONAL

Prueba de funcionamiento

Para visualizar la salida del sensor, conecta el pin marcado con la letra S a un pin analógico del microcontrolador de tu preferencia o en su defecto puede conectar el mismo pin a un LED y una resistencia de 270Ω a GND los cuales podrían ser conectados de forma externa al módulo usando una protoboard o soldados al mismo utilizando componentes SMD, dichos componentes los puedes encontrar haciendo clic en alguno de los siguientes enlaces:

¿Cómo funciona el módulo KY-035?

El sensor de efecto hall utilizado en el módulo KY-035 utilizado en el AH49E. AH49E puede detectar el polo magnético y la fuerza de un campo magnético. En KY-035, el módulo genera una salida analógica siempre que el módulo se acerca a un campo magnético y produce una salida que se puede leer en un microcontrolador.
